Пружна опора

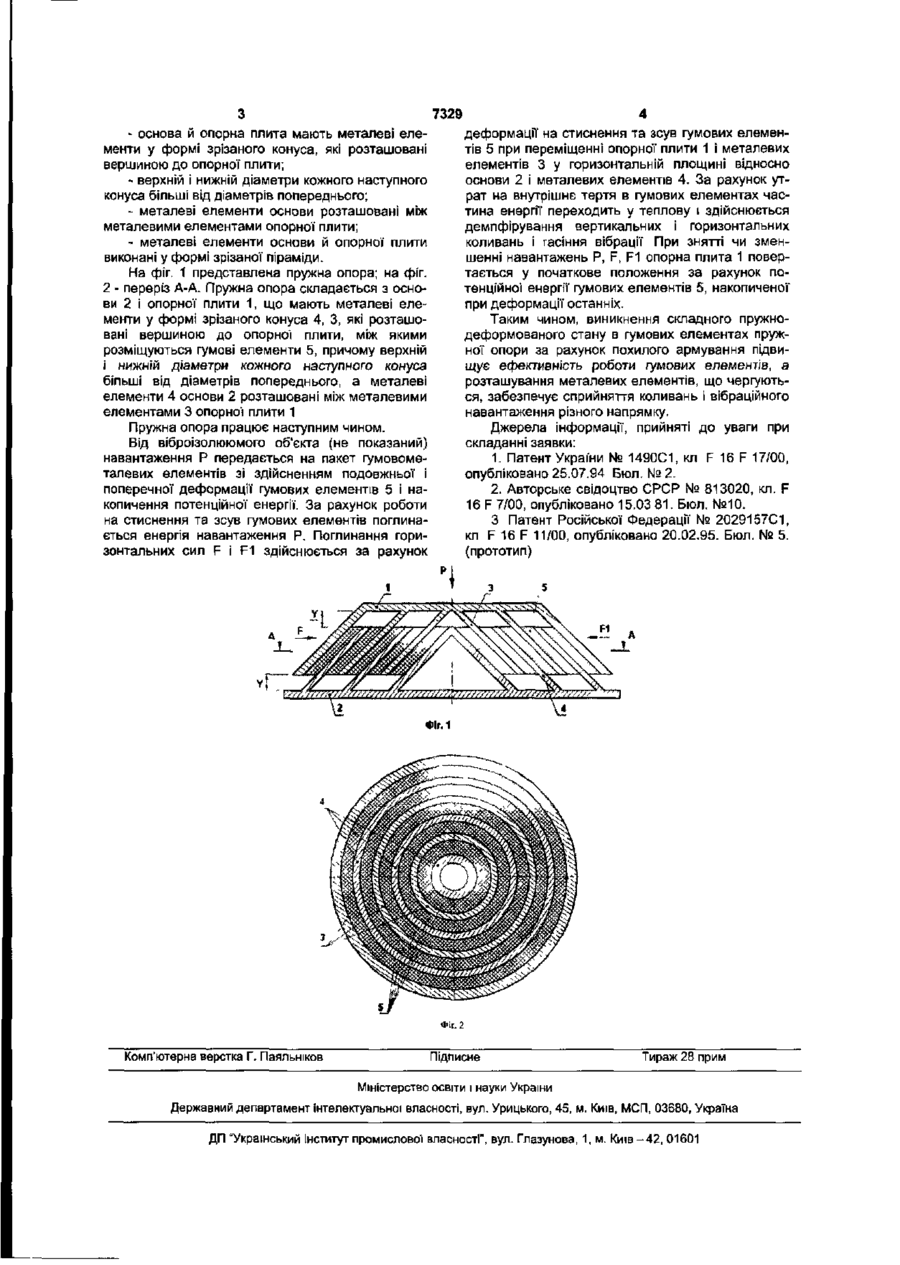

Пружна опора, що містить основу, опорну плиту і розміщені між ними гумові елементи, яка відрізняється тим, що основа й опорна плита мають металеві елементи у формі зрізаного конуса, що розташовані вершиною до опорної плити, при цьому верхній і нижній діаметри кожного наступного конуса більші від діаметрів попереднього, а металеві елементи основи розташовані між металевими елементами опорної плити. ваного між металевими шайбами, одні з яких виконані коробкоподібної форми з вертикальними стінками, а інші з похилими. Дана віброізолююча опора гасить ударні навантаження і вібрацію за рахунок стиску гумових елементів і пружної деформації стінок шайб [3]. Така конструкція не забезпечує поглинання енергії бічної сили і гасіння горизонтальних коливань, також не забезпечується ефективне використання гумових елементів, що працюють тільки в одній площині. Задача корисної моделі - підвищення ефективності роботи гумових елементів за рахунок створення складного пружно-деформованого стану, а також можливість сприйняття вібраційних навантажень і поглинання коливань різного напрямку в умовах стаціонарних машин І механізмів. Ця задача досягається тим, що в опорі основа й опорна плита мають металеві елементи у формі зрізаного конуса, які розташовані вершиною до опорної плити, між якими розміщуються гумові елементи, при цьому верхній і нижній діаметри кожного наступного конуса більше від діаметрів попереднього, а металеві елементи основи розташовані між металевими елементами опорної плити. Виконання похилого армування забезпечує виникнення складного пружно-деформованого стану в гумових елементах пружної опори, а розташування металевих елементів, що чергуються, також дозволяє сприймати вібраційні навантаження і поглинати коливання різного напрямку. Пружна опора має такі відмінності: О СО 7329 деформації на стиснення та зсув гумових елементів 5 при переміщенні опорної плити 1 і металевих елементів 3 у горизонтальній площині відносно основи 2 і металевих елементів 4. За рахунок утрат на внутрішнє тертя в гумових елементах частина енергії переходить у теплову і здійснюється демпфірування вертикальних і горизонтальних коливань і гасіння вібрації При знятті чи зменшенні навантажень Р, F, F1 опорна плита 1 повертається у початкове положення за рахунок потенційної енергії гумових елементів 5, накопиченої' при деформації останніх. Таким чином, виникнення складного пружнодеформованого стану в гумових елементах пружної опори за рахунок похилого армування підвищує ефективність роботи гумових елементів, а розташування металевих елементів, що чергуються, забезпечує сприйняття коливань і вібраційного навантаження різного напрямку. Джерела інформації, прийняті до уваги при складанні заявки: 1. Патент України № 1490С1, кл F 16 F 17/00, опубліковано 25.07.94 Бюл. №2. 2. Авторське свідоцтво СРСР № 813020, кл. F 16 F 7/00, опубліковано 15.03 81. Бюл. №10. З Патент Російської Федерації № 2029157С1, кл F 16 F 11/00, опубліковано 20.02.95. Бюл. № 5. (прототип) - основа й опорна плита мають металеві елементи у формі зрізаного конуса, які розташовані вершиною до опорної плити; - верхній і нижній діаметри кожного наступного конуса більші від діаметрів попереднього; - металеві елементи основи розташовані між металевими елементами опорної плити; - металеві елементи основи й опорної плити виконані у формі зрізаної піраміди. На фіг. 1 представлена пружна опора; на фіг. 2 - переріз А-А. Пружна опора складається з основи 2 і опорної плити 1, що мають металеві елементи у формі зрізаного конуса 4, 3, які розташовані вершиною до опорної плити, між якими розміщуються гумові елементи 5, причому верхній і нижній діаметри кожного наступного конуса більші від діаметрів попереднього, а металеві елементи 4 основи 2 розташовані між металевими елементами 3 опорної плити 1 Пружна опора працює наступним чином. Від віброізолююмого об'єкта (не показаний) навантаження Р передається на пакет гумовометалевих елементів зі здійсненням подовжньої і поперечної деформації гумових елементів 5 і накопичення потенційної енергії. За рахунок роботи на стиснення та зсув гумових елементів поглинається енергія навантаження Р. Поглинання горизонтальних сил F і F1 здійснюється за рахунок Фіг. 1 Фіг. 2 Комп'ютерна верстка Г. Паяльніков Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
