Номер патенту: 60509
Опубліковано: 25.06.2011
Формула / Реферат
Гайка, що виконана у вигляді суцільної деталі, що містить робочу, переважно шестигранної форми, та допоміжну циліндричну частини, розташовані одна на іншій співвісно, всередині яких виконана різьба, яка відрізняється тим, що різьба допоміжної циліндричної частини має діаметр, менший діаметра різьби робочої частини.
Текст

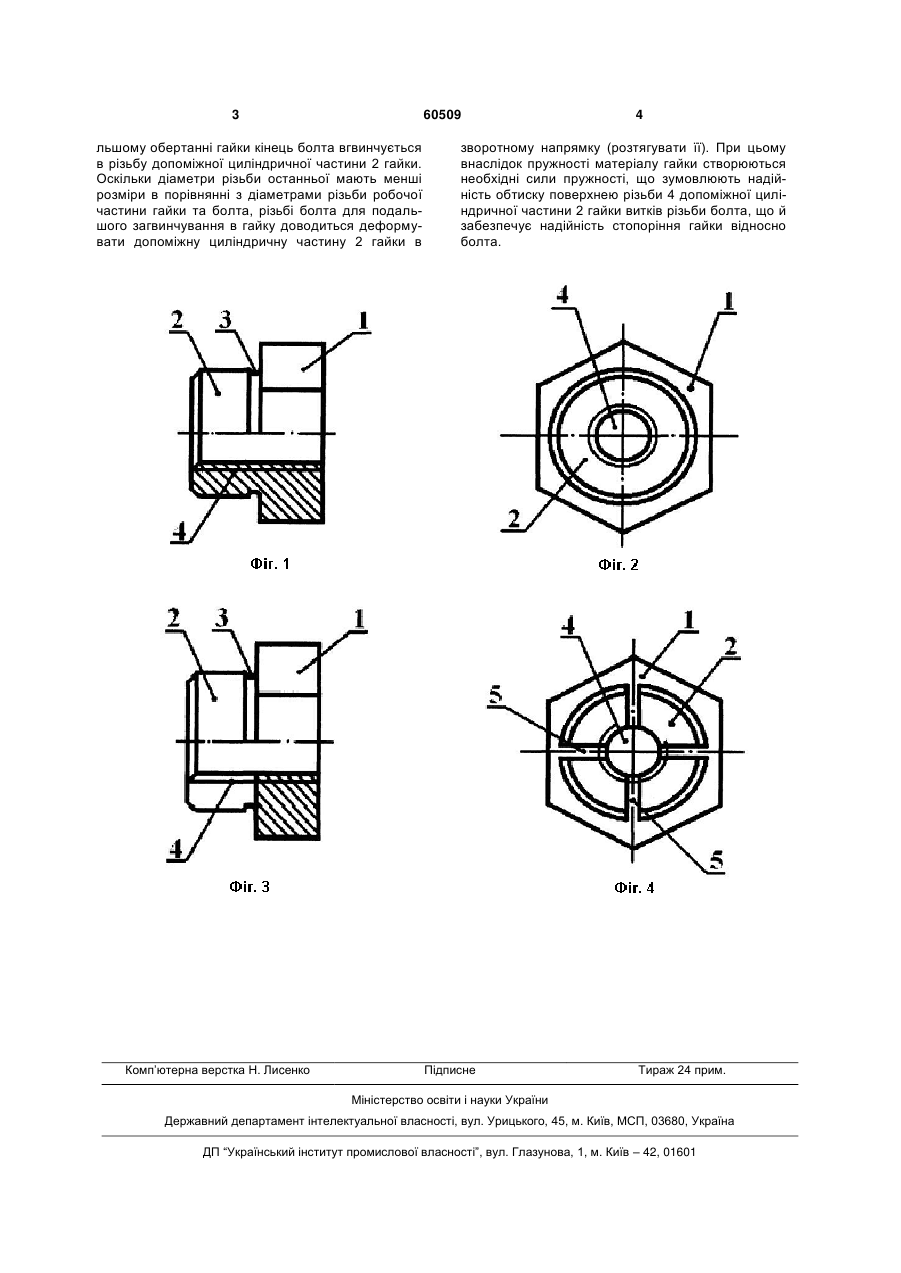

Гайка, що виконана у вигляді суцільної деталі, що містить робочу, переважно шестигранної форми, та допоміжну циліндричну частини, розташовані одна на іншій співвісно, всередині яких виконана різьба, яка відрізняється тим, що різьба допоміжної циліндричної частини має діаметр, менший діаметра різьби робочої частини. (19) (21) u201013353 (22) 10.11.2010 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, МІСЯЦЬ ВОЛОДИМИР ПЕТРОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 60509 льшому обертанні гайки кінець болта вгвинчується в різьбу допоміжної циліндричної частини 2 гайки. Оскільки діаметри різьби останньої мають менші розміри в порівнянні з діаметрами різьби робочої частини гайки та болта, різьбі болта для подальшого загвинчування в гайку доводиться деформувати допоміжну циліндричну частину 2 гайки в Комп’ютерна верстка Н. Лиcенко 4 зворотному напрямку (розтягувати її). При цьому внаслідок пружності матеріалу гайки створюються необхідні сили пружності, що зумовлюють надійність обтиску поверхнею різьби 4 допоміжної циліндричної частини 2 гайки витків різьби болта, що й забезпечує надійність стопоріння гайки відносно болта. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюNut
Автори англійськоюPipa Borys Fedorovych, Misiats Volodymyr Petrovych
Назва патенту російськоюГайка
Автори російськоюПипа Борис Федорович, Мисяц Владимир Петрович
МПК / Мітки
МПК: F16B 27/00
Мітки: гайка
