Лічильник обліку витрати рідини

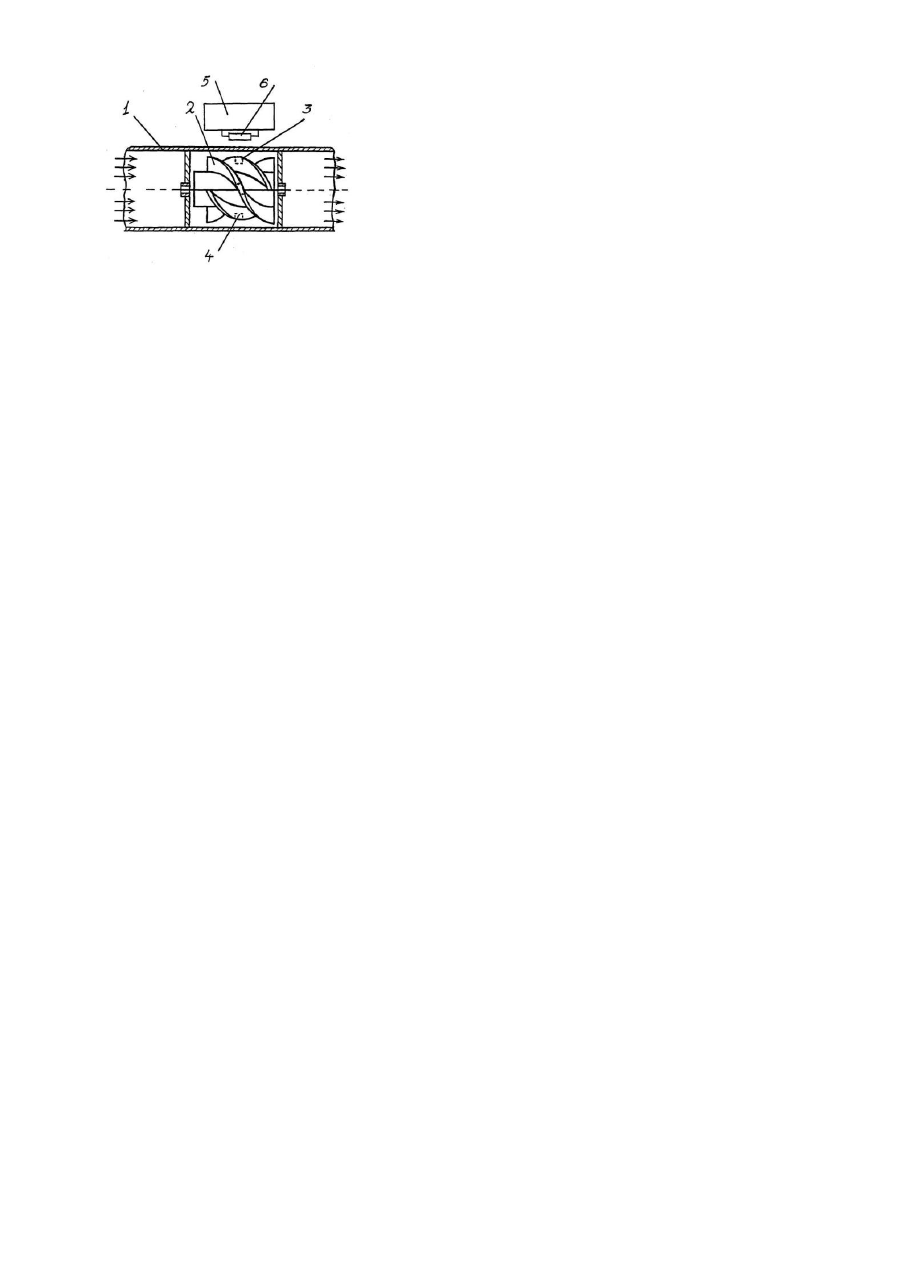

Винахід відноситься до обліку витрати рідин, що протікають в трубах і, зокрема, до обліку води, стічних вод, які течуть у незаповненій трубі по усьому діаметру, агресивних рідин, нафти . Відомі лічильники води по технічному рішенню близькі до запропонованого, які містять корпус у вигляді відрізка труби у якій установлена турбінка, на протилежних лопотях якої збоку у різних площинах установлені постійні магніти, зорієнтовані однойменними полюсами до внутрішньої стінки труби, а зовні корпуса установлений обліковий механізм, який показує число обертів турбінки. Цей обліковий механізм містить полицю типу елемента годинникового анкера, на якій укріплений постійний магніт, зорієнтований однойменним полюсом до магнітів, установлених на турбінці. І при наближенні магнітів турбінки до магніту установленого на полиці, останній разом з полицею відхиляється в один чи другий бік, приводячи в обертальний рух анкерне зубчате колесо і далі на обліковий механізм. Недоліком цього механізму є те, що у випадку великого тиску у труба х, турбінка разом з магнітами, установленими на лопатях її, збільшить обертання її. Але оскільки магніт і поличка має певну масу та й тертя вісі, опір повітря, то ця поличка з магнітом не встигає відхилитесь у певний бік і у цьому випадку обертання турбінки не буде відповідати цифрам облікового механізму. Крім того, магніти, що встановлені діаметрально на лопотях турбінки є недосконалістю у балансировці турбінки, оскільки центр ваги її буде не завжди рівномірним. Недоліком є і те, що у цьому технічному рішенні магніти прикріплені збоку лопатей, що заважає вільному протоку рідини повз лопаті. Недоліком є і те, що магніти відкриті і можуть вступати в реакцію з рідинами, які вимірюються особливо це не бажано, коли рідини ці відносяться до харчових продуктів чи до агресивних рідин. Найбільш близьким аналогом за технічною суттю до запропонованого винаходу є те хнічне рішення деклараційного патенту №30647 України, що містить корпус у вигляді відрізка трубки в середині якого установлена турбінка, на одній з лопатей якої збоку укріплений постійний магніт. Зовні корпусу установлений електронний підсумовуючий пристрій, до чашечки "дорівнює" у якому підключений геркон у площині обертання магніту. Недоліком технічного рішення цього патенту в те, що магніт порушує балансировку обертання турбінки, що особливо негативно позначається при малих тисках рідини, що знижує чутливість обертання турбінки до тиску рідини. Недоліком є і те, що магніт прикріплений збоку лопаті, перешкоджає вільному протоку рідини, а відтак перешкоджає вільному обертання турбінки. Недоліком є і те, що відкритий магніт може вступати в реакцію з агресивними рідинами чи рідинами, які потребують високої чистоти, у тому числі і харчовими рідинами. У результаті чого такий лічильник може бути не допущений, зокрема, до вимірювання агресивних і харчових рідин, а до рідин, що протікають під малим тиском не придатний. Задача запропонованого винаходу є вдосконалення технічного рішення аналогу. І, зокрема, підвищити чутливість лічильника по потоку рідин в корпусі його та забезпечити нейтральність його до рідин, що вимірюються ним. Поставлена задача вирішується тим, що на усіх лопатях турбінки укріплений доважок, який дорівнює вазі магніту, але не з магнітопровід його металу. Нейтральність магніту і доважків забезпечується тим, що вони містяться всередині лопатей турбінки. Розташування доважків, які дорівнюють вазі магніту, урівноважить лопаті і тим підвищить балансировку турбінки в цілому, а відтак і чутливість її до потоку рідин, що вимірюються. Це важливо при малих тисках рідин у тр убах або тоді, коли рідина тече не по усьому діаметру труби, що має місце у тр уба х стічних вод. Розташування магніту і металевих доважків всередині лопатей турбінки забезпечить їх нейтральність до рідин, які вимірюються, зменшить корозію магніту і збільшить міцність Його утримання з лопаттю. Винахід пояснюється схематичним кресленням (Фіг.) подовжньому розрізі. Лічильник обліку витрати рідини містить корпус 1, виконаний із немагнітного матеріалу, у вигляді відрізка трубки, у якому установлена турбінка 2, в середині лопатей якої, у верхні х її частинах запресовані, або закріплені при виготовленні турбінок один магніт 3 і доважки 4, підсумовуючий електронний пристрій 5 обертів турбінки, укріплений на поверхні корпусу, до чашечки "дорівнює" у якому підключений геркон 6, розташований у площині обертання магніту. Лічильник обліку витрат рідин працює так. При протіканні рідин в копусі 1, яким зчленований із водомережею, турбінка 2 здійснює обертання. При цьому магніт 3 наближається до геркона 6 і своїм магнітним полем замикає пластини геркона і тим кожного разу при обертанні збільшує суму цифр електронного пристрою 5, яка відповідає кількості протікання рідини через корпус. Доважки 4 балансують турбінку і підвищують чутливість її до тиску рідин навіть тоді, коли рідина протікає у незаповненій по всьому діаметру тр уби, що у переважній більшості має місце у тр убах стічних вод. Джерела інформації 1. Патент України №17938 - 1996р. МПК6С01F1/10. 2. Патент Російської Федерації №2187076 - 1996р. МПК7CF1/115.
