Переносний нафтозбиральний пристрій пнп-2

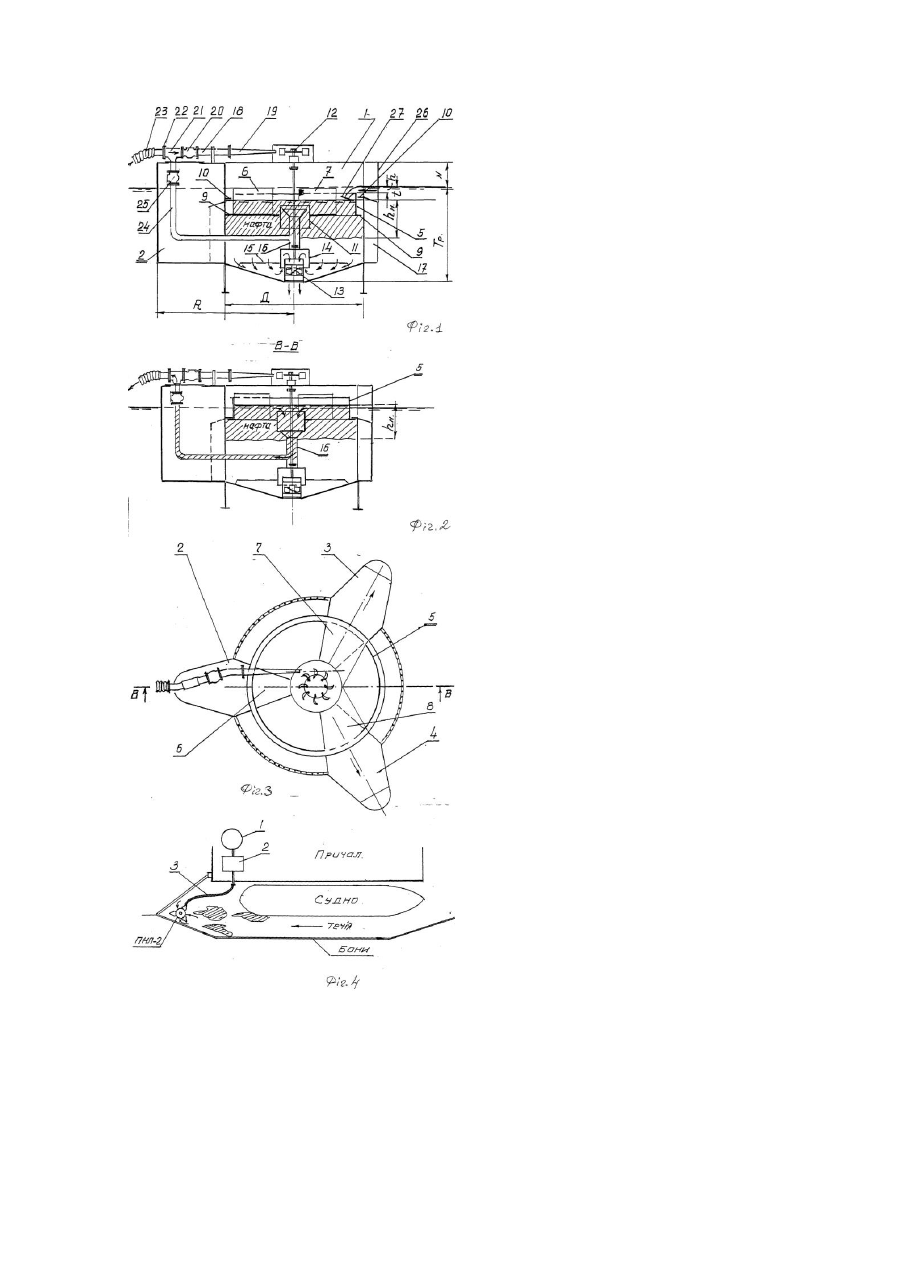

Переносний малогабаритний пристрій призначені для ліквідації аварійних розливів нафтопродуктів з поверхні води. Його можна застосовувати у складі бонового загородження під час бункерування суден та перевантаження нафтопродуктів у морських та річкових портах. Відомий нафтозбиральний пристрій ,,Светломор"[1], працюючий за принципом порогового ефекту, який має два приймальних танка, у які зливається верхній шар води з нафтопродуктами, а зібрані нафтопродукти перекачуються осьовим насосом на берег. Основною вадою цієї конструкції є перебіг зібраних нафтопродуктів у систему водовідливу, що знижує ефективність його роботи. Найбільш близьким по технічній суті є переносний нафтозбиральний пристрій вихрового типу [2], який являє собою конусну воронку з нафтоприймальником у центрі. Конусна воронка з ємністю для акумуляції зібраних нафтопродуктів утримується на воді трьома поплавками, причому верхній край воронки розміщено нижче рівня води. Під час роботи осьового насосу зібрані нафтопродукти акумулюються у центральній частині воронки у вигляді затопленого гідравлічного вальця колової форми, а потім відкачуються у накопичувальну ємність. Основною вадою цієї конструкції є значне зниження ефективності роботи пристрою при наявності поверхневих течій та хвилювання через нестійкість положення вальця, під час чого частина нафтопродуктів перебігає з основним потоком крізь воронку, а у нафтоприймальник надходить вода. В основу винаходу поставлено завдання поліпшення умов акумуляції зібраних нафтопродуктів, у якому верхні шари води з нафтопродуктами зливаються через плаваючий кільцевий водозлив у циліндричну ємність, яка розміщена нижче рівня води, при цьому напір над водозливом установлюється автоматично відповідно з оптимальною витратою води, яка витікає крізь осьовий насос, а спливання водозливу вище рівня води за пристроєм у процесі відкачки зібраних нафтопродуктів з ємності, за рахунок чого забезпечуються сприятливі умови для акумуляції нафтопродуктів у циліндричній, ємності та наступної їх відкачки у накопичувальну ємність. Переносний нафтозбиральний пристій являє собою малогабаритний несамохідний нафтозбирач, який складається з відкритої циліндричної ємності, розміщеної на трьох поплавках нижче рівня води, причому ємність утримує всередині плаваючий циліндричний водозливний поріг, що влаштований з можливістю вільного пересування по вертикалі, а також ківшову турбіну, яка розміщена на одному валу з осьовим насосом, вище вхідного отвор у якого розміщений кільцевий відхилювач потоку, закріплений до водопроникненого днища. Суть винаходу пояснюється кресленнями. На Фіг.1, 2 та 3 наведено загальний вид переносного нафтозбирального пристрою у режимі збирання нафтопродуктів та відкачки зібраної нафти. Ha Фіг.4 показана схема застосування пристрою у складі бонового загородження. Переносний нафтозбиральний пристрій складається з відкритої циліндричної ємності 1, яка утримується на плаву трьома поплавками 2, 3 та 4 (Фіг.1, 2, 3). Усередині циліндричної ємності розміщений плаваючий водозливний поріг 5, який утримується на плаву трьома поплавками 6, 7 та 8 з можливістю пересування по вертикалі. У нижній частині водозливного порогу розміщений кільцевий упор 9. Аналогічне упорне кільце 10 закріплено до внутрішньої стінки ємності. У центрі до порогу 5 закріплений циліндричний обмежувач нафтоприймальника 11. У верхній частині ємності розміщена ківшова турбіна 12, а у нижній частині осьовий насос 13 на одному валу з колесом ківшової турбіни. Вище вхідного отвору осьового насосу розміщений циліндричний відхилювач потоку, який закріплений до водопроникненого днища 15. Понад відпилювачем потоку 14 розміщена труба 16 з дифузором у верхній частині. На зовнішньому боці циліндричної ємності проміж поплавками 2, 3 та 4 розміщені ємності 17 для додаткової плавучості. На поплавці 2 розміщено напірний трубопровід 18, на якому знаходиться сопло 19 для подання води на ківшову турбіну, зворотний клапан 20, трійник 21 та фланець 22 для стикування гнучкого шлангу 23. Усередині поплавка 2 розміщено всмоктуючий трубопровід 24, який поєднаний до вертикальної труби 16, та зворотний клапан 25. Перед круговим водозливом розміщені грати 26, поза водозливом - кільцевий гаситель енергії падаючого струменя 27. До комплекту ПНП-2 входить приймальна вакуумна ємність 1 (Фіг.4), система управління пристроєм 2, яка складається з ежектору для створення вакуум у та центр обіжного насосу для подання води на ківшову турбіну 12 (Фіг.1), та гн учкий напірно-всмоктуючий шланг 3. Переносний нафтозбиральний пристрій працює таким чином. Перебіг поверхневих шарів води з нафтопродуктами у ємність 1 через плавучий кільцевий водозлив 5 відбувається при зниженні рівня води у ємності та одночасному опусканні кільцевого водозливу через відкачку води з ємності за допомогою осьового насосу. Під час цього встановлюється баланс витрати води, яка надходить у ємність через кругові водозливи, та води, яка відкачується осьовим насосом, при цьому витрати води, яка відкачується, приймається оптимальною, що виключає витікання зібраних нафтопродуктів через осьовий насос униз. Таким чином автоматично регулюється напір понад краєм кільцевого водозливу. Після заповнення ємності нафтопродуктами до критичного положення межи нафта-вода зібрані нафтопродукти відкачуються у приймальну вакуумну ємність 1 (Фіг.4), яка розміщена на причалі або палубі буксира. Підчас відкачки зібраних нафтопродуктів подання води на ківшову турбіну припиняється, верхній край порогу спливає вище рівня води за пристроєм, кільцеві упори стикуються, при цьому не виникає витікання нафти з ємності 1 на поверхню води. Верхній край циліндричного обмежувача 11 підіймається і влаштовується нижче рівня нафти, що забезпечує відкачку усіх зібраних нафтопродуктів з ємності. Після відкачки нафтопродуктів поновлюється режим збирання через включення центр обіжного насосу та подання води на турбіну 12. При наявності двох гн учких шлангів проміж системи управління 2 та ПНП-2 процес відкачки можна здійснювати без зупинок. Один гнучкий шланг буде працювати у напорному режимі, а другий - у всмоктуючому. Пристрій повністю відповідає вимогам пожежної безпеки та не вимагає обслуговуючого персоналу. Література: 1. Нунупаров С.М. “Предотвращение загрязнения моря с су-дов” (учебное пособие для ВУЗов ММФ). - Μ.: Транспорт, 1985г. 2. Технические средства ликвидации аварийных разливов нефти (альбом технических средств зарубежных фирм), Одесса, ОИИМФ, 1989г.
