Переносний нагрівальний пристрій

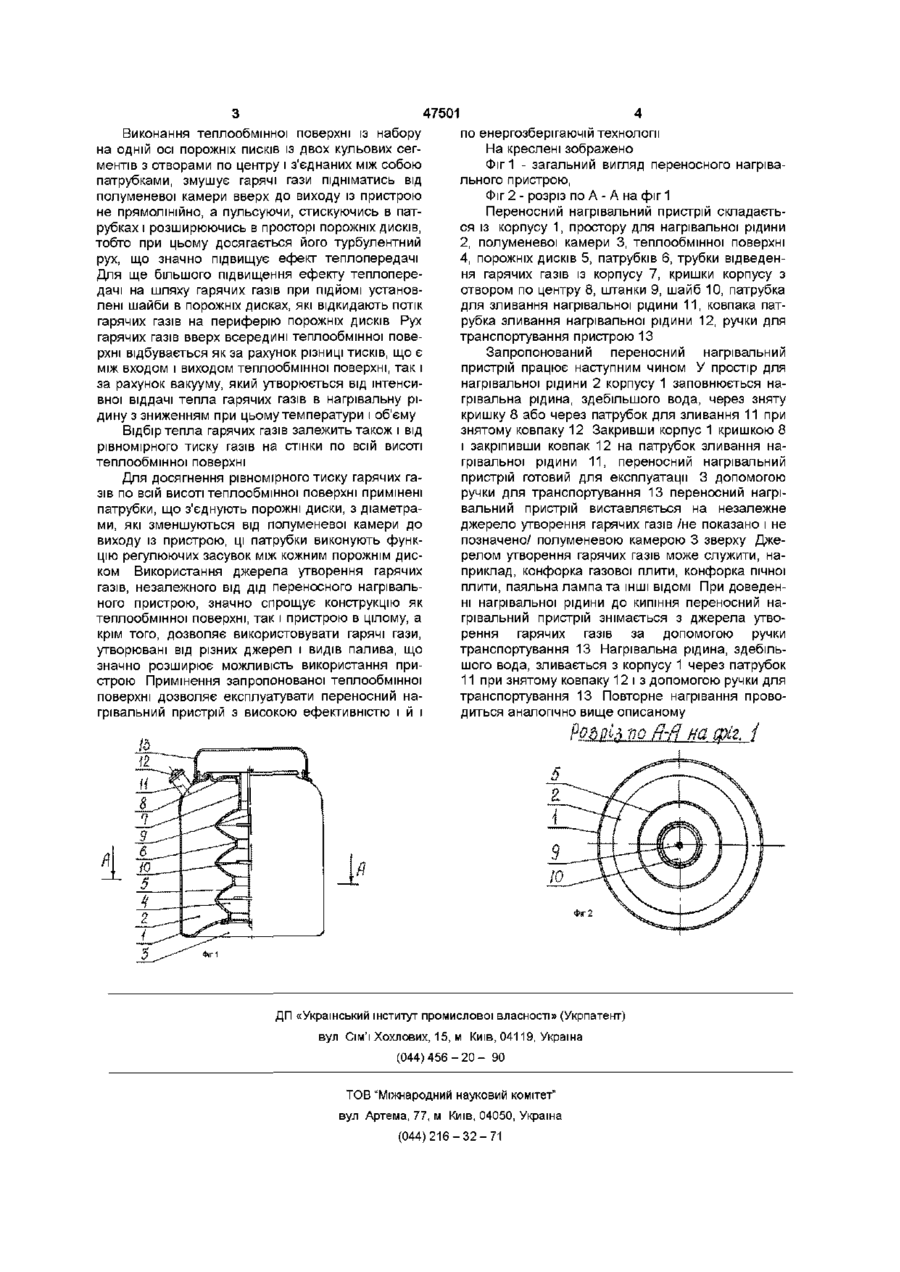

1 Переносний нагрівальний пристрій, який вміщує корпус, що охолоджується нагрівальною рідиною, здебільшого водою, теплообмінну поверхню, встановлену по осі корпусу всередині, що нагрівається гарячими газами, який відрізняється тим, що теплообмінна поверхня одним кінцем з'єднана з розміщеною в дні корпусу полуменевою Переносний нагрівальний пристрій належить до теплоенергетики і може використовуватись в нагрівальних пристроях для нагрівання гарячої води в побуті Відомий переносний нагрівальний пристрій, який вміщує охолоджувальний корпус, теплообмінну трубну поверхню, що розміщена всередині і з'єднану з димовою трубою /Див патент Великобританії №2178145, кл С24Н1/00,опубл 1987/ Недоліком відомого пристрою є низька ефективність роботи, зумовлена недосконалою поверхнею нагрівання Найбільш близьким технічним рішенням до запропонованого є переносний нагрівальний пристрій, який вміщує охолоджувальний корпус, теплообміну трубну поверхню, з'єднану з димовою трубою, теплопередаючи проволочні елементи, що розміщені між корпусом і трубною поверхнею та додаткові теплопередаючі елементи, виконані у вигляді пальців, встановлених в пази трубної теплообмінної поверхні /Див патент Російської федерації №2024797, кл 5F24H1/06, бюл №23, 1994/ Недоліком відомого пристрою є низька ефективність роботи, зумовлена недосконалою і складною поверхнею нагрівання В основу винаходу поставлено задачу удосконалення переносного нагрівального пристрою за рахунок зміни конструкції основних вузлів і в результаті цього отримання слідуючого результату спрощення конструкції теплообмінної поверхні камерою, повязаною з незалежним джерелом гарячих газів, а другим кінцем через добавлену трубку вільно виходить із корпусу в отвір по центру кришки і виконана із набору на одній осі порожніх дисків, складених, наприклад із двох кульових сегментів з отворами по центру, сполучених між собою патрубками, окрім того, всередині теплообмінної поверхні закріплена штанга з шайбами в порожніх дисках, а на поверхні корпусу встановлений патрубок для зливання нагрівальної рідини та ручка для транспортування 2 Переносний нагрівальний пристрій по п 1, який відрізняється тим, що діаметр патрубків, які з'єднують порожні диски, зменшується від полуменевоі камери до виходу із пристрою за рахунок відокремлення від переносного нагрівального пристрою джерела утворення гарячих газів, удосконалення конструкції теплообмінної поверхні і отримання за рахунок цього ефекту пульсуючого руху гарячих газів до виходу із пристрою з рівномірним тиском на стінки по всій висоті, та підвищення теплопередачі, роботу пристрою по енергозберігаючій технології з більшою ефективністю, Поставлена задача вирішується таким чином в переносному нагрівальному пристрою, що містить корпус, заповнений нагрівальною рідиною, здебільшого водою, теплообмінну поверхню, яка встановлена по осі корпусу всередині і нагрівається гарячими газами, теплообмінна поверхня одним кінцем з'єднана з розміщеною в дні корпусу полуменевою камерою, пов'язаною з незалежним джерелом гарячих газів, а другим кінцем через добавлену трубку вільно виходить із корпусу в отвір по центру кришки, виконана із набору на одній осі порожніх дисків, складених, наприклад, із двох кульових сегментів з отворами по центру і з'єднаних між собою патрубками, всередині якої по тій же осі закріплена штанга з шайбами в порожніх дисках, а на поверхні корпусу установлений патрубок для зливання нагрівальної рідини та ручка для транспортування Окрім того, патрубки, що з'єднують порожні диски, зменшуються в діаметрі від полуменевої камери до виходу із пристрою О о ю 47501 Виконання теплообмінної поверхні із набору на одній осі порожніх писків із двох кульових сегментів з отворами по центру і з'єднаних між собою патрубками, змушує гарячі гази підніматись від полуменевої камери вверх до виходу із пристрою не прямолінійно, а пульсуючи, стискуючись в патрубках і розширюючись в просторі порожніх дисків, тобто при цьому досягається його турбулентний рух, що значно підвищує ефект теплопередачі Для ще більшого підвищення ефекту теплопередачі на шляху гарячих газів при ПІДЙОМІ установ лені шайби в порожніх дисках, які відкидають потік гарячих газів на периферію порожніх дисків Рух гарячих газів вверх всередині теплообмінної поверхні відбувається як за рахунок різниці тисків, що є між входом і виходом теплообмінної поверхні, так і за рахунок вакууму, який утворюється від інтенсивної віддачі тепла гарячих газів в нагрівальну рідину з зниженням при цьому температури і об'єму Відбір тепла гарячих газів залежить також і від рівномірного тиску газів на стінки по всій висоті теплообмінної поверхні Для досягнення рівномірного тиску гарячих газів по всій висоті теплообмінної поверхні примшені патрубки, що з'єднують порожні диски, з діаметрами, які зменшуються від полуменевої камери до виходу із пристрою, ці патрубки виконують функцію регулюючих засувок між кожним порожнім диском Використання джерела утворення гарячих газів, незалежного від дід переносного нагрівального пристрою, значно спрощує конструкцію як теплообмінної поверхні, так і пристрою в цілому, а крім того, дозволяє використовувати гарячі гази, утворювані від різних джерел і видів палива, що значно розширює можливість використання пристрою Примшення запропонованої теплообмінної поверхні дозволяє експлуатувати переносний нагрівальний пристрій з високою ефективністю і й і по енергозберігаючій технології На креслені зображено Фіг 1 - загальний вигляд переносного нагрівального пристрою, Фіг 2 - розріз по А - А на фіг 1 Переносний нагрівальний пристрій складається із корпусу 1, простору для нагрівальної рідини 2, полуменевої камери 3, теплообмінної поверхні 4, порожніх дисків 5, патрубків 6, трубки відведення гарячих газів із корпусу 7, кришки корпусу з отвором по центру 8, штанки 9, шайб 10, патрубка для зливання нагрівальної рідини 1 1 , ковпака патрубка зливання нагрівальної рідини 12, ручки для транспортування пристрою 13 Запропонований переносний нагрівальний пристрій працює наступним чином У простір для нагрівальної рідини 2 корпусу 1 заповнюється нагрівальна рідина, здебільшого вода, через зняту кришку 8 або через патрубок для зливання 11 при знятому ковпаку 12 Закривши корпус 1 кришкою 8 і закріпивши ковпак 12 на патрубок зливання нагрівальної рідини 11, переносний нагрівальний пристрій готовий для експлуатації 3 допомогою ручки для транспортування 13 переносний нагрівальний пристрій виставляється на незалежне джерело утворення гарячих газів /не показано і не позначено/ полуменевою камерою 3 зверху Джерелом утворення гарячих газів може служити, наприклад, конфорка газової плити, конфорка пічної плити, паяльна лампа та ІНШІ ВІДОМІ При доведенні нагрівальної рідини до кипіння переносний нагрівальний пристрій знімається з джерела утворення гарячих газів за допомогою ручки транспортування 13 Нагрівальна рідина, здебільшого вода, зливається з корпусу 1 через патрубок 11 при знятому ковпаку 12 і з допомогою ручки для транспортування 13 Повторне нагрівання проводиться аналогічно вище описаному /7-/7 нашіг. / ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
