Обмотувальний провід з емалево-скловолокнистою ізоляцією

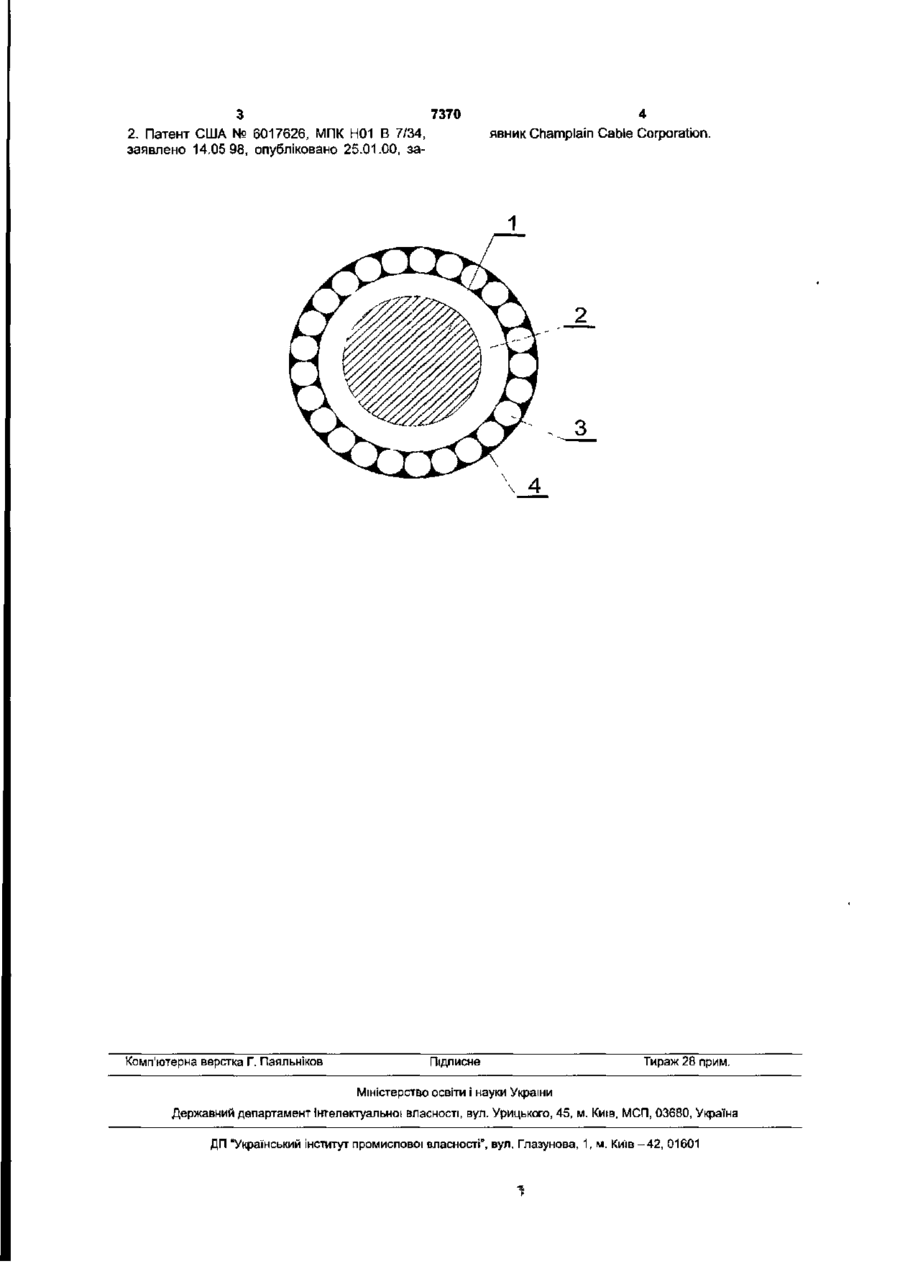

Обмотувальний провід з емалевоскловолокнистою ізоляцією, який містить струмоп ровідну жилу та ізоляцію, який відрізняється тим, що ізоляція являє собою двошарову оболонку, перший шар якої виготовлено з емалевої плівки, а другий шар виготовлений з нанесеного по спіралі в одному напрямку та насиченого гліфталевим або кремнієорганічним лаком скловолокна, причому лак спечений так, що оболонка не відокремлюється від струм о провідної жили при вигинаннях і разом з нею утворює суцільну водостійку струмопровідну конструкцію. Корисна модель відноситься до електричних кабелів і проводів. Відомий електричний провід, який містить струмопровідну жилу та ізоляцію з полівінілхлоридного пластикату. Його недоліком є недостатня теплостійкість [1]. Найбільш близьким до запропонованої' корисної моделі є високотемпературний провід з Ізоляцією з фторвуглецю та радіаційно-зшитого поліолефіну. Його недоліком є небезпечність технології радіаційного зшивання [2]. Задачею корисної моделі є забезпечення теплостійкості проводу при його безпечному виготовленні. Поставлена задача вирішується взаємозв'язком елементів та матеріалів конструкції і технології безпечного виготовлення проводу. Згідно корисної моделі ізоляція проводу являє собою двошарову оболонку, перший шар якої виготовлено з емалевої плівки, а другий шар виготовлений з нанесеного по спіралі в одному напрямку та насиченого гліфталевим або кремнієорганічним лаком скловолокна, причому лак спечений так, що оболонка не відокремлюється від струмопровідної жили при вигинаннях і разом з нею утворює суцільну, водостійку струмопровідну конструкцію. На кресленні наведено схематичне зображення проводу. Провід містить струмопровідну жилу 1, емалеву плівку 2 та нанесеного поверх неї по спіралі суцільний шар скловолокна 3, заповнений гліфталевим або кремнієорганічним лаком 4. Провід виготовляють так. Струмопровідна жила 1 виготовлена в перерізі круглою або прямокутною з м'якої' або твердої міді. На неї з допомогою калібрів послідовно нанесено 15-20 шарів нагрівостійкого лаку так, що кожний шар його спечений з попереднім шаром за рахунок руху через термічну піч і утворює суцільну емалеву плівку 2. Скловолокно 3 нанесено по спіралі методом обмотування без проміжків, заповнено кремнієорганічним або гліфталевим лаком 4 і спечено шляхом руху проводу через термічну піч. Температурний режим спікання підібрано так, що лак спікає емалеву плівку і скловолокно разом, завдяки чому утворюється суцільна водостійка та термостійка оболонка, яка не відокремлюється від струмопровідної' жили при її вигинаннях. Виготовлені зразки проводу діаметром 0.5...1.25мм з товщиною оболонки 0.19...0.32мм мав пробивну напругу 0.9...1KB та відносне видовження до розриву 4...22%. Провід придатний для виготовлення обмоток електричних машин водостійкого виконання і може працювати при температурі -60... +180°С згідно ТУ 16.К71-020-96. Джерела інформації 1. Корисна модель РФ № 12485, МПК Н01 В 7Ю2, заявлено 02.07 99, опубліковано 10.01.00, заявник Григорьев В.А З 7370 явник Champlain Cable Corporation. 2. Патент США № 6017626, МПК Н01 В 7/34, заявлено 14.05 98, опубліковано 25.01.00, за Комп'ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
