Обмотувальний провід з адгезією

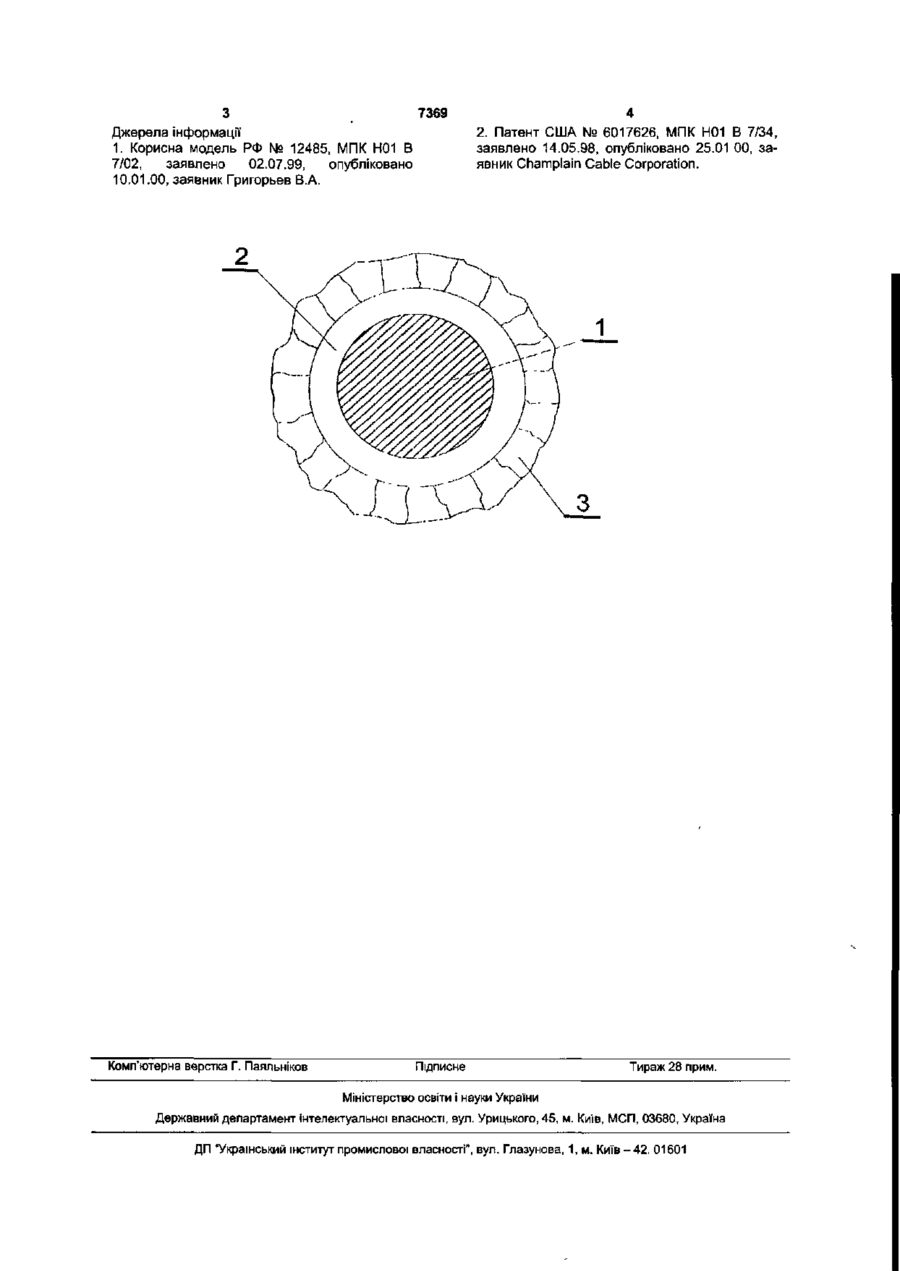

Обмотувальний провід з адгезією, який містить струмопровідну жилу та ізоляцію, який відрі Корисна модель відноситься до електричних кабелів і проводів. Відомий електричний провід, який містить струмопровідну жилу та ізоляцію з полівінілхлорид ного пластикату. Його недоліком є недостатня теплостійкість [1]. Найбільш близьким до запропонованої корисної моделі є високотемпературний провід з ізоляцією з фторвуглецю та радіаційно-зшитого полюлефіну. Його недоліком є небезпечність технології радіаційного зшивання [2]. Задачею корисної моделі є забезпечення теплостійкості проводу при його безпечному виготовленні. Поставлена задача вирішується взаємозв'язком елементів та матеріалів конструкції і технологи безпечного виготовлення проводу. Згідно корисної моделі ізоляція виготовлена з суцільної емалевої плівки, поверх якої, методом обмотування, в одному напрямку, накладено принаймні один суцільний шар, спечених гліфталовим або кремнієорганічним лаком, поліефірних ниток, причому струмопровідна жила виготовлена з круглої мідної відпаленої' дротини, а шар поліефірних ниток спечений відразу після їх накладання так, що він зберігає адгезію до подальшої' дії рідких електроізоляційних компаундів без відокремлення від емалевої плівки. На кресленні наведено схематичне зображення проводу. зняється тим, що ізоляція виготовлена з суцільної емалевої плівки, поверх якої, методом обмотування, в одному напрямку, накладено принаймні один суцільний шар, спечених гліфталевим або кремнійорганічним лаком, поліефірних ниток, причому струмопровідна жила виготовлена з круглої мідної відпаленої дротини, а шар поліефірних ниток спечений відразу після їх накладання так, що він зберігає адгезію до подальшої дії рідких електроізоляційних компаундів без відокремлення від емалевої плівки. Провід виготовлять так. Струмопровідна жила виготовлена з круглої відпаленої мідної дротини, на яку накладають емалеву плівку у вигляді 15-20 шарів термостійкого електроізоляційного лаку, причому кожний шар лаку, після його нанесення в калібрах, спікається потім за рахунок проводу через термічну піч так, що утворюється суцільна плівка 2, шари якої не злущаються при вигинанні проводу. Термічна обробка проводу додатково сприяє відпаленню струмопровідної жили, що забезпечує належне його видовження без порушення цілісності емалевої плівки. На емалеву плівку методом обмотування накладено суцільний шар поліефірних ниток, який насичено після обмотування гліфталевим або кремнієорганічним лаком і спечено в термічній печі шляхом руху проводу через неї так, що зовнішня поверхня проводу зостається шорсткою і зберігає властивість адгезії до рідких електроізоляційних компаундів при виготовленні обмоток електропри строїв. При затвердінні рідких електроізоляційних компаундів утворюється суцільна ізоляція з високими електромеханічними властивостями, яка не відокремлюється від мідної дротини. Виготовлені зразки проводів діаметром струмопровідноі жили 0.355 . 1 25мм та загальною товщиною шару ізоляції 0 11 ... 0.14мм мали пробивну напругу 1.2 .. 1.5КВ, відносне видовження 20 - 25% і після затвердіння виявили придатність для роботи при температурі -60°С ... +130°С згідно ТУ 16.К71 -118-91. о (О 00 ш З 7369 Джерела інформації 1. Корисна модель РФ № 12485, МПК Н01 В 7/02, заявлено 02.07.99, опубліковано 10.01.00, заявник Григорьев В.А. Комп'ютерна верстка Г. Паяльніков 2. Патент США № 6017626, МПК Н01 В 7/34, заявлено 14.05.98, опубліковано 25.01 00, заявник Champlatn Cable Corporation. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
