Різець

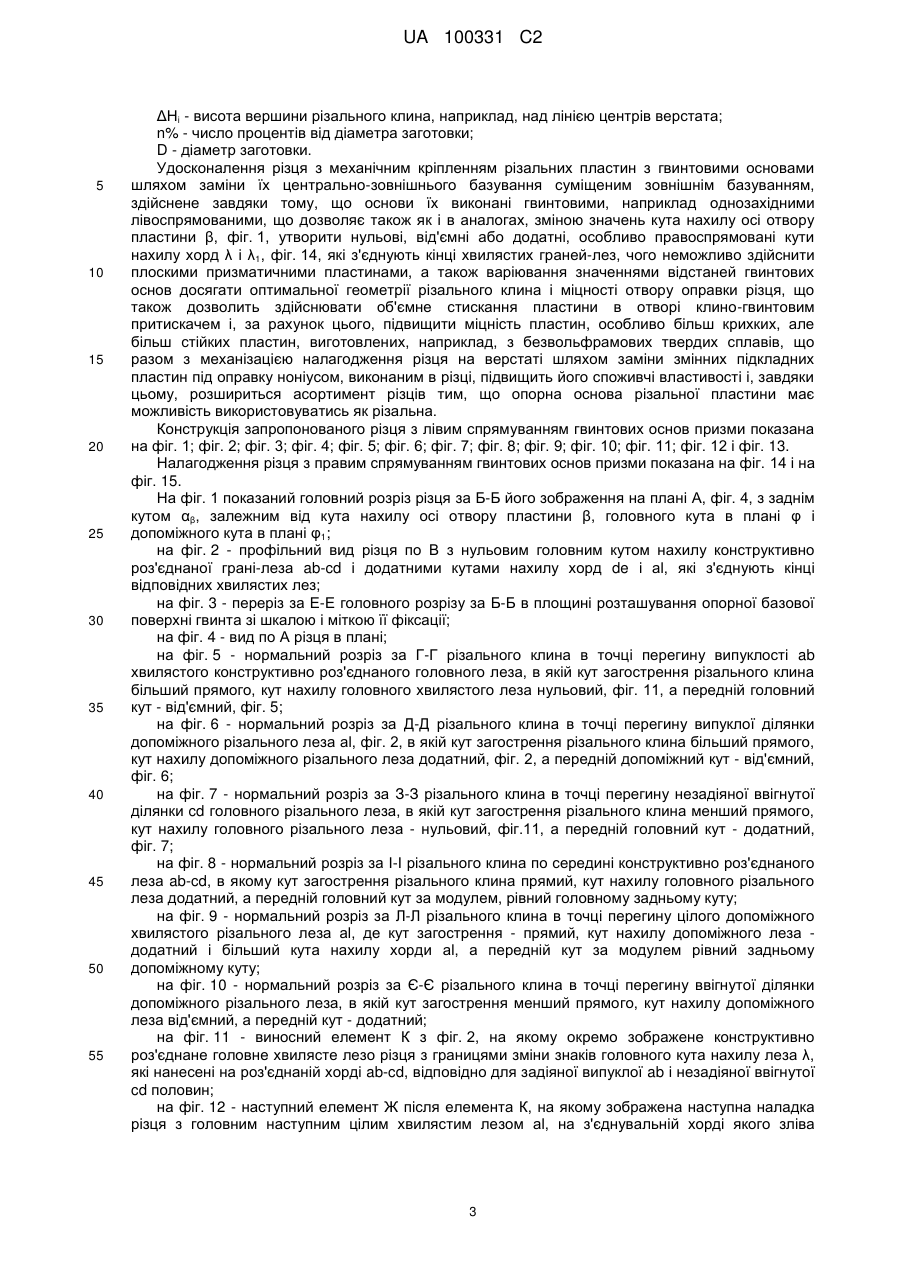

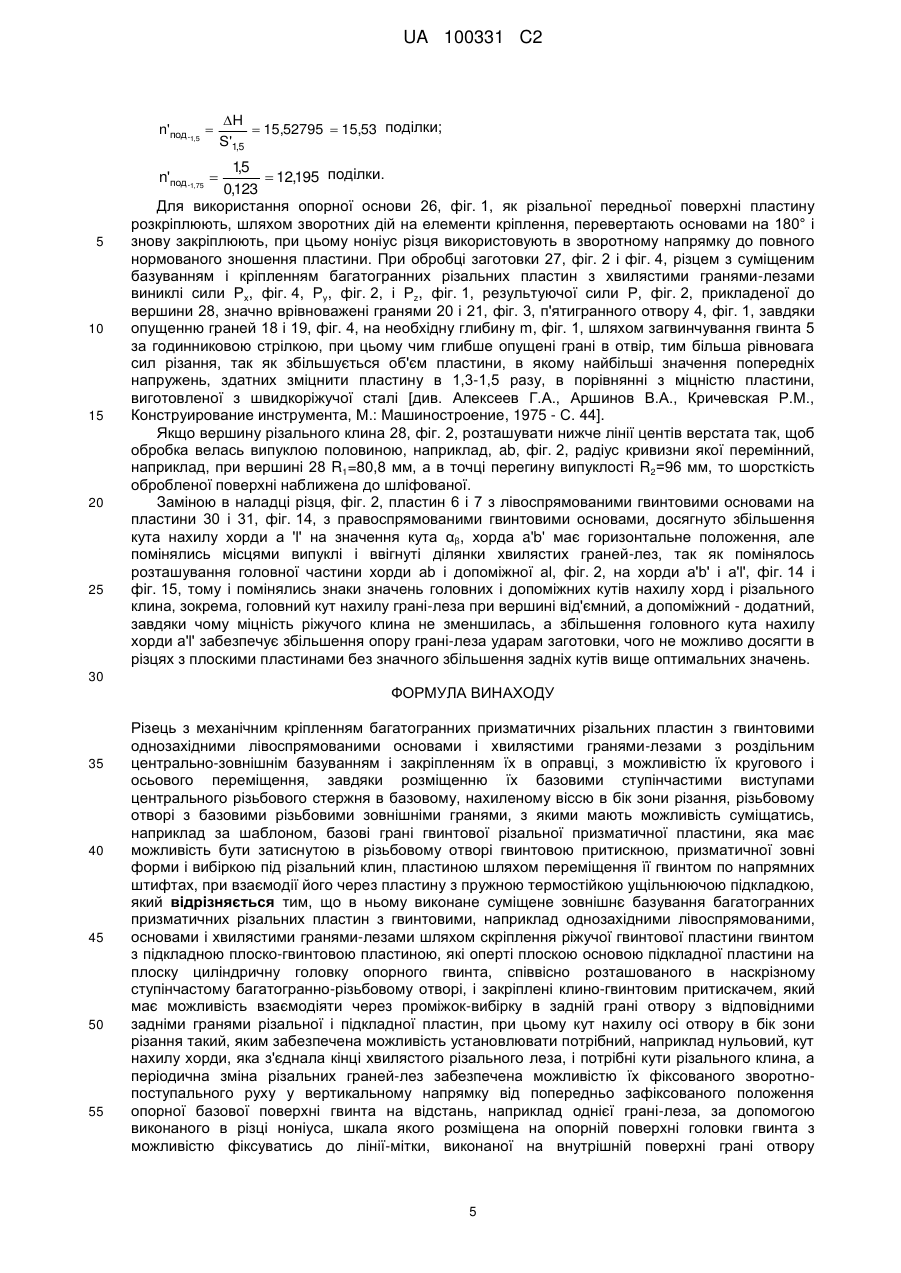

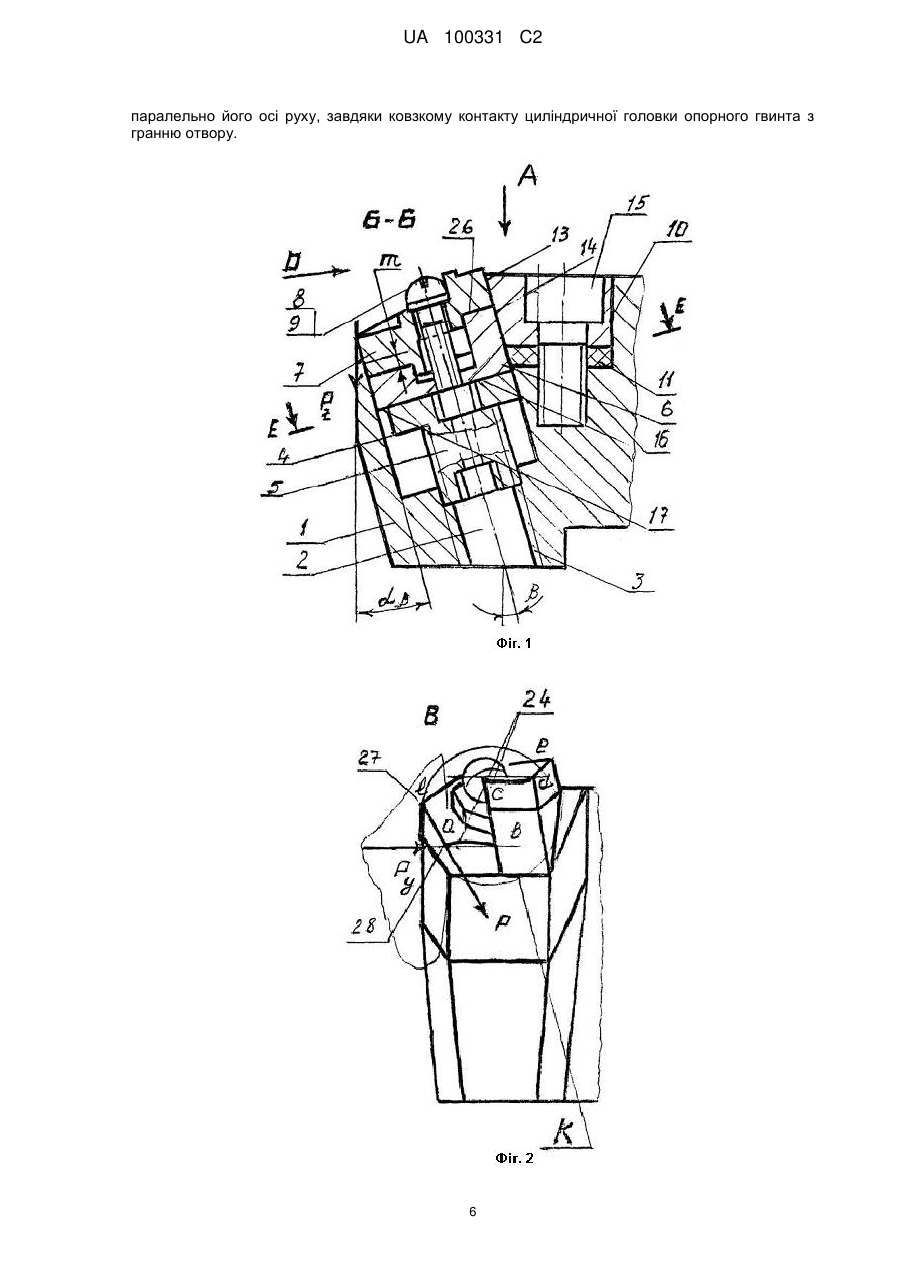

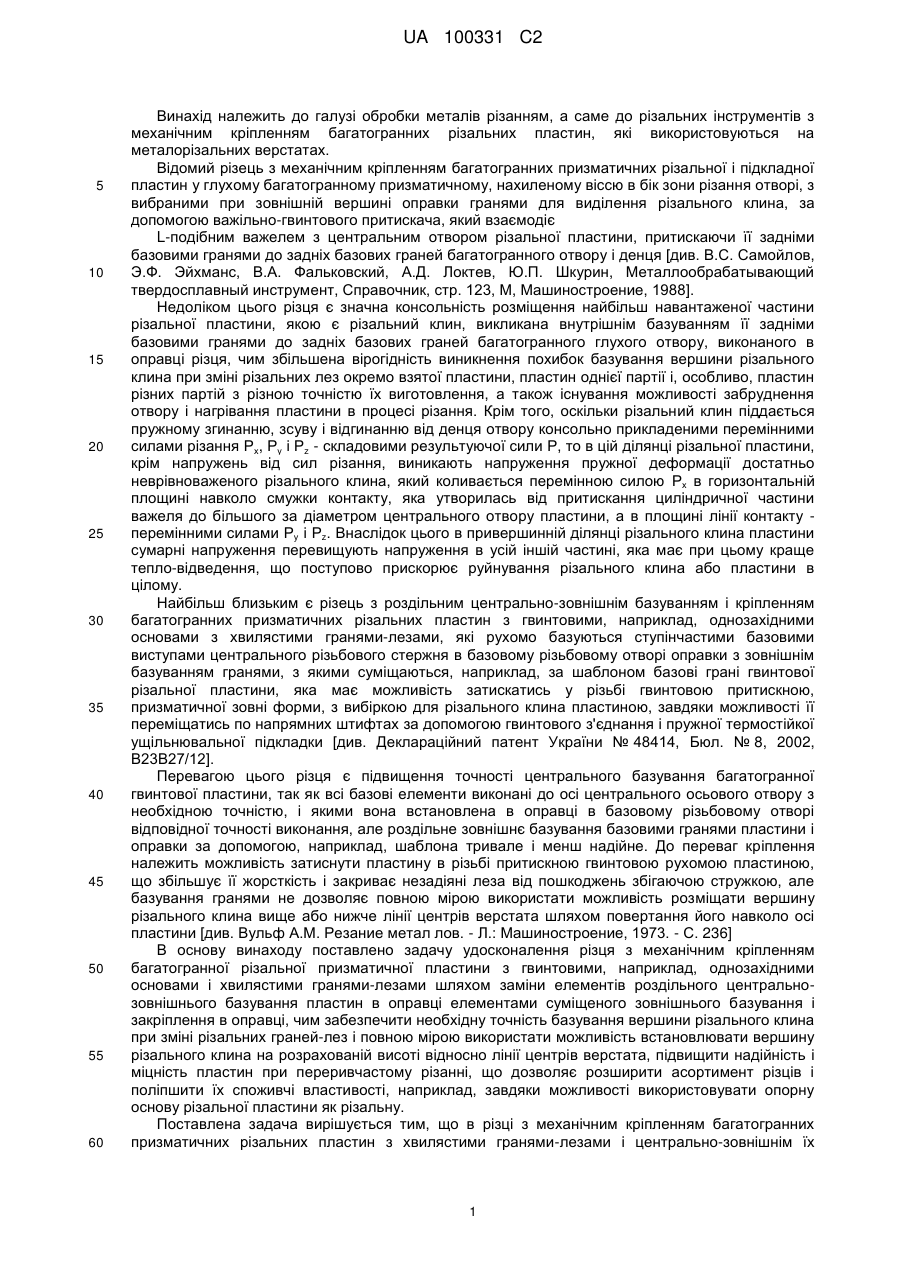

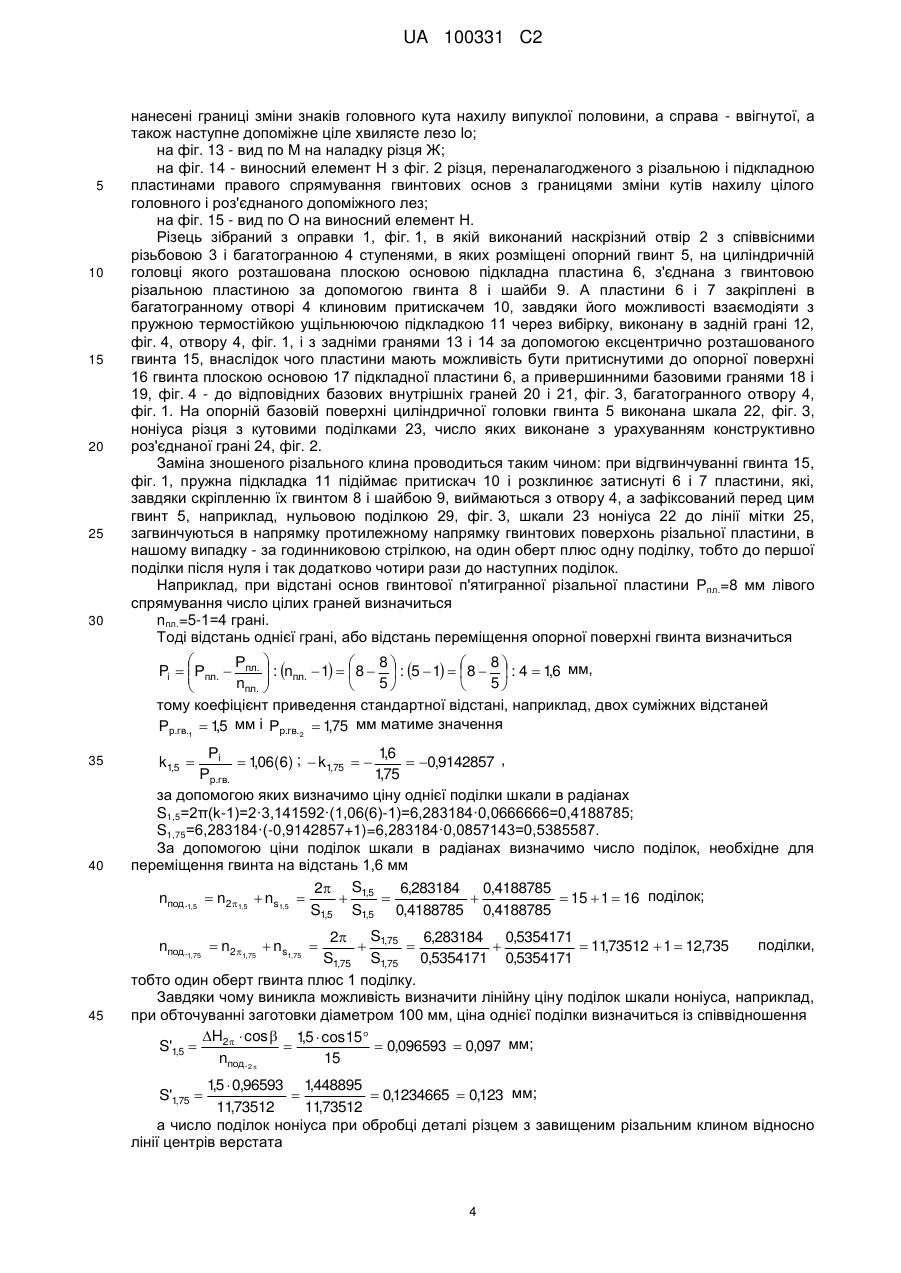

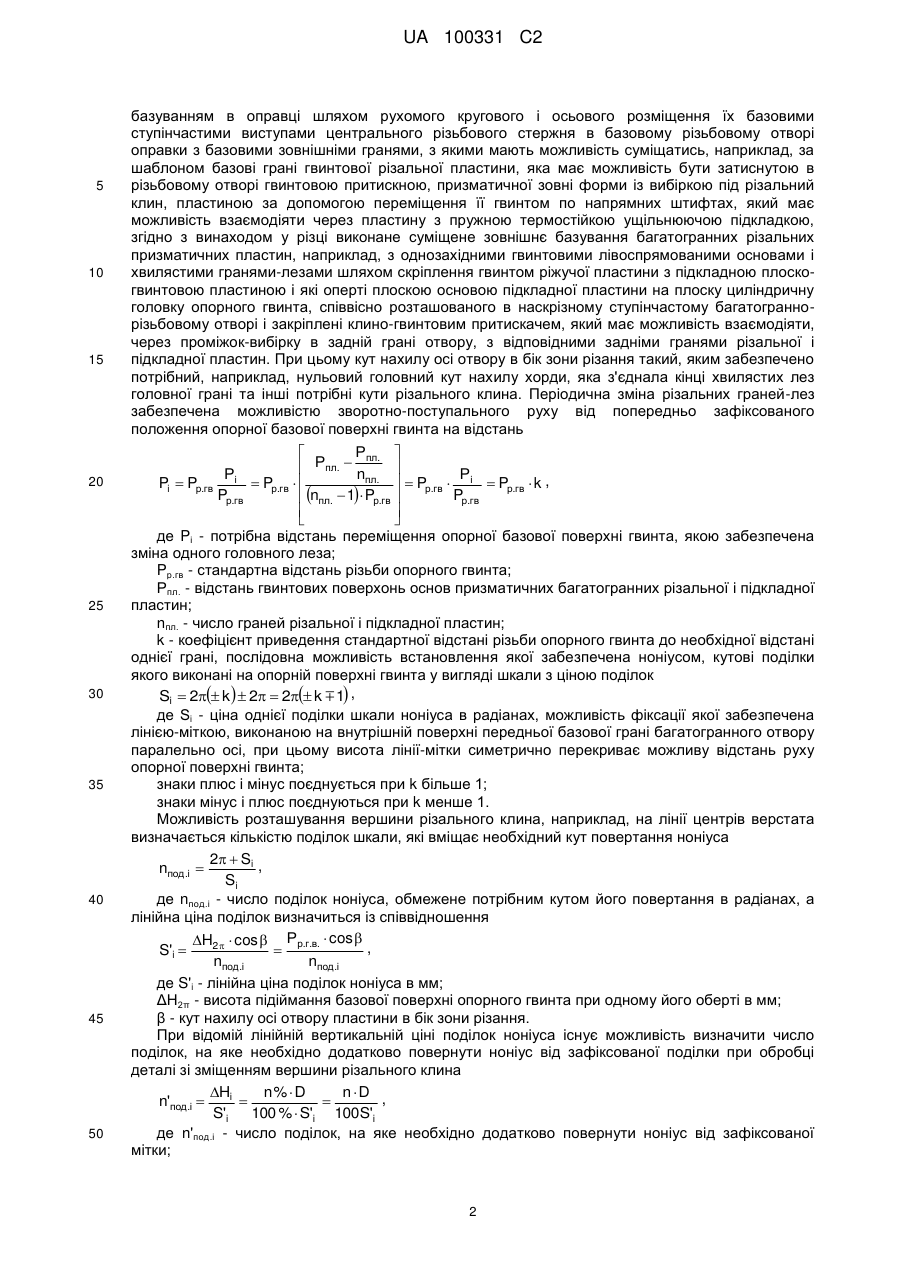

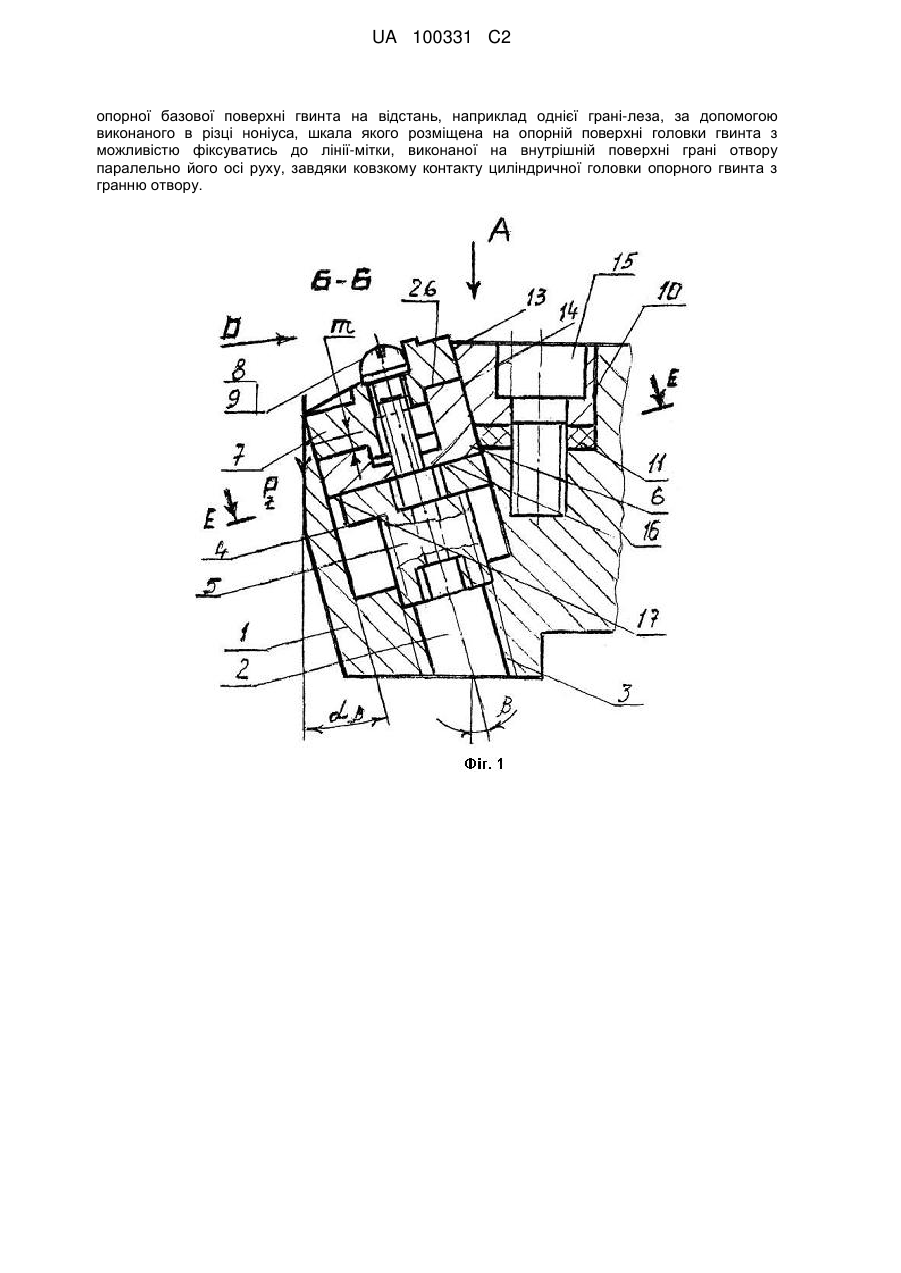

Реферат: Різець з механічним кріпленням багатогранних призматичних різальних пластин з гвинтовими однозахідними лівоспрямованими основами і хвилястими гранями-лезами з роздільним центрально-зовнішнім базуванням і закріпленням їх в оправці, з можливістю їх кругового і осьового переміщення, завдяки розміщенню їх базовими ступінчастими виступами центрального різьбового стержня в базовому, нахиленому віссю в бік зони різання, різьбовому отворі з базовими різьбовими зовнішніми гранями, з якими мають можливість суміщатись, наприклад за шаблоном, базові грані гвинтової різальної призматичної пластини, яка має можливість бути затиснутою в різьбовому отворі гвинтовою притискною, призматичної зовні форми і вибіркою під різальний клин, пластиною шляхом переміщення її гвинтом по напрямних штифтах, при взаємодії його через пластину з пружною термостійкою ущільнюючою підкладкою. У різці виконане суміщене зовнішнє базування багатогранних призматичних різальних пластин з гвинтовими, наприклад однозахідними лівоспрямованими, основами і хвилястими гранями-лезами шляхом скріплення ріжучої гвинтової пластини гвинтом з підкладною плоско-гвинтовою пластиною, які оперті плоскою основою підкладної пластини на плоску циліндричну головку опорного гвинта, співвісно розташованого в наскрізному ступінчастому багатогранно-різьбовому отворі, і закріплені клино-гвинтовим притискачем, який має можливість взаємодіяти через проміжок-вибірку в задній грані отвору з відповідними задніми гранями різальної і підкладної пластин. Кут нахилу осі отвору в бік зони різання такий, яким забезпечена можливість установлювати потрібний, наприклад нульовий, кут нахилу хорди, яка з'єднала кінці хвилястого різального леза, і потрібні кути різального клина. Періодична зміна різальних граней-лез забезпечена можливістю їх фіксованого зворотнопоступального руху у вертикальному напрямку від попередньо зафіксованого положення UA 100331 C2 (12) UA 100331 C2 опорної базової поверхні гвинта на відстань, наприклад однієї грані-леза, за допомогою виконаного в різці ноніуса, шкала якого розміщена на опорній поверхні головки гвинта з можливістю фіксуватись до лінії-мітки, виконаної на внутрішній поверхні грані отвору паралельно його осі руху, завдяки ковзкому контакту циліндричної головки опорного гвинта з гранню отвору. UA 100331 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі обробки металів різанням, а саме до різальних інструментів з механічним кріпленням багатогранних різальних пластин, які використовуються на металорізальних верстатах. Відомий різець з механічним кріпленням багатогранних призматичних різальної і підкладної пластин у глухому багатогранному призматичному, нахиленому віссю в бік зони різання отворі, з вибраними при зовнішній вершині оправки гранями для виділення різального клина, за допомогою важільно-гвинтового притискача, який взаємодіє L-подібним важелем з центральним отвором різальної пластини, притискаючи її задніми базовими гранями до задніх базових граней багатогранного отвору і денця [див. B.C. Самойлов, Э.Ф. Эйхманс, В.А. Фальковский, А.Д. Локтев, Ю.П. Шкурин, Металлообрабатывающий твердосплавный инструмент, Справочник, стр. 123, М, Машиностроение, 1988]. Недоліком цього різця є значна консольність розміщення найбільш навантаженої частини різальної пластини, якою є різальний клин, викликана внутрішнім базуванням її задніми базовими гранями до задніх базових граней багатогранного глухого отвору, виконаного в оправці різця, чим збільшена вірогідність виникнення похибок базування вершини різального клина при зміні різальних лез окремо взятої пластини, пластин однієї партії і, особливо, пластин різних партій з різною точністю їх виготовлення, а також існування можливості забруднення отвору і нагрівання пластини в процесі різання. Крім того, оскільки різальний клин піддається пружному згинанню, зсуву і відгинанню від денця отвору консольно прикладеними перемінними силами різання Рх, Ру і Рz - складовими результуючої сили Р, то в цій ділянці різальної пластини, крім напружень від сил різання, виникають напруження пружної деформації достатньо неврівноваженого різального клина, який коливається перемінною силою Рх в горизонтальній площині навколо смужки контакту, яка утворилась від притискання циліндричної частини важеля до більшого за діаметром центрального отвору пластини, а в площині лінії контакту перемінними силами Ру і Рz. Внаслідок цього в привершинній ділянці різального клина пластини сумарні напруження перевищують напруження в усій іншій частині, яка має при цьому краще тепло-відведення, що поступово прискорює руйнування різального клина або пластини в цілому. Найбільш близьким є різець з роздільним центрально-зовнішнім базуванням і кріпленням багатогранних призматичних різальних пластин з гвинтовими, наприклад, однозахідними основами з хвилястими гранями-лезами, які рухомо базуються ступінчастими базовими виступами центрального різьбового стержня в базовому різьбовому отворі оправки з зовнішнім базуванням гранями, з якими суміщаються, наприклад, за шаблоном базові грані гвинтової різальної пластини, яка має можливість затискатись у різьбі гвинтовою притискною, призматичної зовні форми, з вибіркою для різального клина пластиною, завдяки можливості її переміщатись по напрямних штифтах за допомогою гвинтового з'єднання і пружної термостійкої ущільнювальної підкладки [див. Деклараційний патент України № 48414, Бюл. № 8, 2002, В23В27/12]. Перевагою цього різця є підвищення точності центрального базування багатогранної гвинтової пластини, так як всі базові елементи виконані до осі центрального осьового отвору з необхідною точністю, і якими вона встановлена в оправці в базовому різьбовому отворі відповідної точності виконання, але роздільне зовнішнє базування базовими гранями пластини і оправки за допомогою, наприклад, шаблона тривале і менш надійне. До переваг кріплення належить можливість затиснути пластину в різьбі притискною гвинтовою рухомою пластиною, що збільшує її жорсткість і закриває незадіяні леза від пошкоджень збігаючою стружкою, але базування гранями не дозволяє повною мірою використати можливість розміщати вершину різального клина вище або нижче лінії центрів верстата шляхом повертання його навколо осі пластини [див. Вульф А.М. Резание метал лов. - Л.: Машиностроение, 1973. - С. 236] В основу винаходу поставлено задачу удосконалення різця з механічним кріпленням багатогранної різальної призматичної пластини з гвинтовими, наприклад, однозахідними основами і хвилястими гранями-лезами шляхом заміни елементів роздільного центральнозовнішнього базування пластин в оправці елементами суміщеного зовнішнього базування і закріплення в оправці, чим забезпечити необхідну точність базування вершини різального клина при зміні різальних граней-лез і повною мірою використати можливість встановлювати вершину різального клина на розрахованій висоті відносно лінії центрів верстата, підвищити надійність і міцність пластин при переривчастому різанні, що дозволяє розширити асортимент різців і поліпшити їх споживчі властивості, наприклад, завдяки можливості використовувати опорну основу різальної пластини як різальну. Поставлена задача вирішується тим, що в різці з механічним кріпленням багатогранних призматичних різальних пластин з хвилястими гранями-лезами і центрально-зовнішнім їх 1 UA 100331 C2 5 10 15 20 25 30 35 40 45 50 базуванням в оправці шляхом рухомого кругового і осьового розміщення їх базовими ступінчастими виступами центрального різьбового стержня в базовому різьбовому отворі оправки з базовими зовнішніми гранями, з якими мають можливість суміщатись, наприклад, за шаблоном базові грані гвинтової різальної пластини, яка має можливість бути затиснутою в різьбовому отворі гвинтовою притискною, призматичної зовні форми із вибіркою під різальний клин, пластиною за допомогою переміщення її гвинтом по напрямних штифтах, який має можливість взаємодіяти через пластину з пружною термостійкою ущільнюючою підкладкою, згідно з винаходом у різці виконане суміщене зовнішнє базування багатогранних різальних призматичних пластин, наприклад, з однозахідними гвинтовими лівоспрямованими основами і хвилястими гранями-лезами шляхом скріплення гвинтом ріжучої пластини з підкладною плоскогвинтовою пластиною і які оперті плоскою основою підкладної пластини на плоску циліндричну головку опорного гвинта, співвісно розташованого в наскрізному ступінчастому багатограннорізьбовому отворі і закріплені клино-гвинтовим притискачем, який має можливість взаємодіяти, через проміжок-вибірку в задній грані отвору, з відповідними задніми гранями різальної і підкладної пластин. При цьому кут нахилу осі отвору в бік зони різання такий, яким забезпечено потрібний, наприклад, нульовий головний кут нахилу хорди, яка з'єднала кінці хвилястих лез головної грані та інші потрібні кути різального клина. Періодична зміна різальних граней-лез забезпечена можливістю зворотно-поступального руху від попередньо зафіксованого положення опорної базової поверхні гвинта на відстань Рпл.    Рпл.  n  Р Р пл.  Pi  Pр.гв і  Pр.гв    P  і  P k , nпл.  1  Pр.гв  р.гв Pр.гв р.гв Pр.гв      де Pі - потрібна відстань переміщення опорної базової поверхні гвинта, якою забезпечена зміна одного головного леза; Pр.гв - стандартна відстань різьби опорного гвинта; Рпл. - відстань гвинтових поверхонь основ призматичних багатогранних різальної і підкладної пластин; nпл. - число граней різальної і підкладної пластин; k - коефіцієнт приведення стандартної відстані різьби опорного гвинта до необхідної відстані однієї грані, послідовна можливість встановлення якої забезпечена ноніусом, кутові поділки якого виконані на опорній поверхні гвинта у вигляді шкали з ціною поділок Si  2 k   2  2 k  1 , де Si - ціна однієї поділки шкали ноніуса в радіанах, можливість фіксації якої забезпечена лінією-міткою, виконаною на внутрішній поверхні передньої базової грані багатогранного отвору паралельно осі, при цьому висота лінії-мітки симетрично перекриває можливу відстань руху опорної поверхні гвинта; знаки плюс і мінус поєднується при k більше 1; знаки мінус і плюс поєднуються при k менше 1. Можливість розташування вершини різального клина, наприклад, на лінії центрів верстата визначається кількістю поділок шкали, які вміщає необхідний кут повертання ноніуса 2  Si , nпод.і  Si де nпод.і - число поділок ноніуса, обмежене потрібним кутом його повертання в радіанах, а лінійна ціна поділок визначиться із співвідношення H2  cos  Рр.г.в.  cos  , S'i   nпод.і nпод.і де S'i - лінійна ціна поділок ноніуса в мм; ΔН2π - висота підіймання базової поверхні опорного гвинта при одному його оберті в мм; β - кут нахилу осі отвору пластини в бік зони різання. При відомій лінійній вертикальній ціні поділок ноніуса існує можливість визначити число поділок, на яке необхідно додатково повернути ноніус від зафіксованої поділки при обробці деталі зі зміщенням вершини різального клина Hi n%  D nD , n'под.і    S'i 100 %  S'i 100S'i де n'под.і - число поділок, на яке необхідно додатково повернути ноніус від зафіксованої мітки; 2 UA 100331 C2 5 10 15 20 25 30 35 40 45 50 55 ΔНi - висота вершини різального клина, наприклад, над лінією центрів верстата; n% - число процентів від діаметра заготовки; D - діаметр заготовки. Удосконалення різця з механічним кріпленням різальних пластин з гвинтовими основами шляхом заміни їх центрально-зовнішнього базування суміщеним зовнішнім базуванням, здійснене завдяки тому, що основи їх виконані гвинтовими, наприклад однозахідними лівоспрямованими, що дозволяє також як і в аналогах, зміною значень кута нахилу осі отвору пластини β, фіг. 1, утворити нульові, від'ємні або додатні, особливо правоспрямовані кути нахилу хорд λ і λ1, фіг. 14, які з'єднують кінці хвилястих граней-лез, чого неможливо здійснити плоскими призматичними пластинами, а також варіювання значеннями відстаней гвинтових основ досягати оптимальної геометрії різального клина і міцності отвору оправки різця, що також дозволить здійснювати об'ємне стискання пластини в отворі клино-гвинтовим притискачем і, за рахунок цього, підвищити міцність пластин, особливо більш крихких, але більш стійких пластин, виготовлених, наприклад, з безвольфрамових твердих сплавів, що разом з механізацією налагодження різця на верстаті шляхом заміни змінних підкладних пластин під оправку ноніусом, виконаним в різці, підвищить його споживчі властивості і, завдяки цьому, розшириться асортимент різців тим, що опорна основа різальної пластини має можливість використовуватись як різальна. Конструкція запропонованого різця з лівим спрямуванням гвинтових основ призми показана на фіг. 1; фіг. 2; фіг. 3; фіг. 4; фіг. 5; фіг. 6; фіг. 7; фіг. 8; фіг. 9; фіг. 10; фіг. 11; фіг. 12 і фіг. 13. Налагодження різця з правим спрямуванням гвинтових основ призми показана на фіг. 14 і на фіг. 15. На фіг. 1 показаний головний розріз різця за Б-Б його зображення на плані А, фіг. 4, з заднім кутом αβ, залежним від кута нахилу осі отвору пластини β, головного кута в плані φ і допоміжного кута в плані φ1; на фіг. 2 - профільний вид різця по В з нульовим головним кутом нахилу конструктивно роз'єднаної грані-леза ab-cd і додатними кутами нахилу хорд de і аl, які з'єднують кінці відповідних хвилястих лез; на фіг. 3 - переріз за Е-Е головного розрізу за Б-Б в площині розташування опорної базової поверхні гвинта зі шкалою і міткою її фіксації; на фіг. 4 - вид по А різця в плані; на фіг. 5 - нормальний розріз за Г-Г різального клина в точці перегину випуклості ab хвилястого конструктивно роз'єднаного головного леза, в якій кут загострення різального клина більший прямого, кут нахилу головного хвилястого леза нульовий, фіг. 11, а передній головний кут - від'ємний, фіг. 5; на фіг. 6 - нормальний розріз за Д-Д різального клина в точці перегину випуклої ділянки допоміжного різального леза аl, фіг. 2, в якій кут загострення різального клина більший прямого, кут нахилу допоміжного різального леза додатний, фіг. 2, а передній допоміжний кут - від'ємний, фіг. 6; на фіг. 7 - нормальний розріз за З-З різального клина в точці перегину незадіяної ввігнутої ділянки cd головного різального леза, в якій кут загострення різального клина менший прямого, кут нахилу головного різального леза - нульовий, фіг.11, а передній головний кут - додатний, фіг. 7; на фіг. 8 - нормальний розріз за I-I різального клина по середині конструктивно роз'єднаного леза ab-cd, в якому кут загострення різального клина прямий, кут нахилу головного різального леза додатний, а передній головний кут за модулем, рівний головному задньому куту; на фіг. 9 - нормальний розріз за Л-Л різального клина в точці перегину цілого допоміжного хвилястого різального леза аl, де кут загострення - прямий, кут нахилу допоміжного леза додатний і більший кута нахилу хорди аl, а передній кут за модулем рівний задньому допоміжному куту; на фіг. 10 - нормальний розріз за Є-Є різального клина в точці перегину ввігнутої ділянки допоміжного різального леза, в якій кут загострення менший прямого, кут нахилу допоміжного леза від'ємний, а передній кут - додатний; на фіг. 11 - виносний елемент К з фіг. 2, на якому окремо зображене конструктивно роз'єднане головне хвилясте лезо різця з границями зміни знаків головного кута нахилу леза λ, які нанесені на роз'єднаній хорді ab-cd, відповідно для задіяної випуклої ab і незадіяної ввігнутої cd половин; на фіг. 12 - наступний елемент Ж після елемента К, на якому зображена наступна наладка різця з головним наступним цілим хвилястим лезом аl, на з'єднувальній хорді якого зліва 3 UA 100331 C2 5 10 15 20 25 30 нанесені границі зміни знаків головного кута нахилу випуклої половини, а справа - ввігнутої, а також наступне допоміжне ціле хвилясте лезо lо; на фіг. 13 - вид по М на наладку різця Ж; на фіг. 14 - виносний елемент Н з фіг. 2 різця, переналагодженого з різальною і підкладною пластинами правого спрямування гвинтових основ з границями зміни кутів нахилу цілого головного і роз'єднаного допоміжного лез; на фіг. 15 - вид по О на виносний елемент Н. Різець зібраний з оправки 1, фіг. 1, в якій виконаний наскрізний отвір 2 з співвісними різьбовою 3 і багатогранною 4 ступенями, в яких розміщені опорний гвинт 5, на циліндричній головці якого розташована плоскою основою підкладна пластина 6, з'єднана з гвинтовою різальною пластиною за допомогою гвинта 8 і шайби 9. А пластини 6 і 7 закріплені в багатогранному отворі 4 клиновим притискачем 10, завдяки його можливості взаємодіяти з пружною термостійкою ущільнюючою підкладкою 11 через вибірку, виконану в задній грані 12, фіг. 4, отвору 4, фіг. 1, і з задніми гранями 13 і 14 за допомогою ексцентрично розташованого гвинта 15, внаслідок чого пластини мають можливість бути притиснутими до опорної поверхні 16 гвинта плоскою основою 17 підкладної пластини 6, а привершинними базовими гранями 18 і 19, фіг. 4 - до відповідних базових внутрішніх граней 20 і 21, фіг. 3, багатогранного отвору 4, фіг. 1. На опорній базовій поверхні циліндричної головки гвинта 5 виконана шкала 22, фіг. 3, ноніуса різця з кутовими поділками 23, число яких виконане з урахуванням конструктивно роз'єднаної грані 24, фіг. 2. Заміна зношеного різального клина проводиться таким чином: при відгвинчуванні гвинта 15, фіг. 1, пружна підкладка 11 підіймає притискач 10 і розклинює затиснуті 6 і 7 пластини, які, завдяки скріпленню їх гвинтом 8 і шайбою 9, виймаються з отвору 4, а зафіксований перед цим гвинт 5, наприклад, нульовою поділкою 29, фіг. 3, шкали 23 ноніуса 22 до лінії мітки 25, загвинчуються в напрямку протилежному напрямку гвинтових поверхонь різальної пластини, в нашому випадку - за годинниковою стрілкою, на один оберт плюс одну поділку, тобто до першої поділки після нуля і так додатково чотири рази до наступних поділок. Наприклад, при відстані основ гвинтової п'ятигранної різальної пластини Рпл.=8 мм лівого спрямування число цілих граней визначиться nпл.=5-1=4 грані. Тоді відстань однієї грані, або відстань переміщення опорної поверхні гвинта визначиться  Р  8 8   Pi   Рпл.  пл.  : nпл.  1   8   : 5  1   8   : 4  1 6 мм, ,  nпл.  5 5     тому коефіцієнт приведення стандартної відстані, наприклад, двох суміжних відстаней Рр.гв.  15 мм і Рр.гв.  175 мм матиме значення , , 1 35 40 2 Рі 16 ,  106(6) ;  k1,75   ,  0,9142857 , Рр.гв. 175 , за допомогою яких визначимо ціну однієї поділки шкали в радіанах S1,5=2π(k-1)=2·3,141592·(1,06(6)-1)=6,283184·0,0666666=0,4188785; S1,75=6,283184·(-0,9142857+1)=6,283184·0,0857143=0,5385587. За допомогою ціни поділок шкали в радіанах визначимо число поділок, необхідне для переміщення гвинта на відстань 1,6 мм 2 S1,5 6,283184 0,4188785 nпод.1,5  n21,5  ns1,5      15  1  16 поділок; S1,5 S1,5 0,4188785 0,4188785 k1,5  S 2 6,283184 0,5354171 поділки,  1,75    11,73512  1  12,735 S1,75 S1,75 0,5354171 0,5354171 тобто один оберт гвинта плюс 1 поділку. Завдяки чому виникла можливість визначити лінійну ціну поділок шкали ноніуса, наприклад, при обточуванні заготовки діаметром 100 мм, ціна однієї поділки визначиться із співвідношення H2  cos  15  cos 15 , S'1,5    0,096593  0,097 мм; nпод.2  15 nпод.1,75  n21,75  ns1,75  45 15  0,96593 1448895 , ,   0,1234665  0,123 мм; 11,73512 11,73512 а число поділок ноніуса при обробці деталі різцем з завищеним різальним клином відносно лінії центрів верстата S'1,75  4 UA 100331 C2 n'под.1,5  H  15,52795  15,53 поділки; S'1,5 15 ,  12,195 поділки. 0,123 Для використання опорної основи 26, фіг. 1, як різальної передньої поверхні пластину розкріплюють, шляхом зворотних дій на елементи кріплення, перевертають основами на 180° і знову закріплюють, при цьому ноніус різця використовують в зворотному напрямку до повного нормованого зношення пластини. При обробці заготовки 27, фіг. 2 і фіг. 4, різцем з суміщеним базуванням і кріпленням багатогранних різальних пластин з хвилястими гранями-лезами виниклі сили Рх, фіг. 4, Ру, фіг. 2, і Рz, фіг. 1, результуючої сили Р, фіг. 2, прикладеної до вершини 28, значно врівноважені гранями 20 і 21, фіг. 3, п'ятигранного отвору 4, фіг. 1, завдяки опущенню граней 18 і 19, фіг. 4, на необхідну глибину m, фіг. 1, шляхом загвинчування гвинта 5 за годинниковою стрілкою, при цьому чим глибше опущені грані в отвір, тим більша рівновага сил різання, так як збільшується об'єм пластини, в якому найбільші значення попередніх напружень, здатних зміцнити пластину в 1,3-1,5 разу, в порівнянні з міцністю пластини, виготовленої з швидкоріжучої сталі [див. Алексеев Г.А., Аршинов В.А., Кричевская P.M., Конструирование инструмента, М.: Машиностроение, 1975 - С. 44]. Якщо вершину різального клина 28, фіг. 2, розташувати нижче лінії центів верстата так, щоб обробка велась випуклою половиною, наприклад, ab, фіг. 2, радіус кривизни якої перемінний, наприклад, при вершині 28 R1=80,8 мм, а в точці перегину випуклості R2=96 мм, то шорсткість обробленої поверхні наближена до шліфованої. Заміною в наладці різця, фіг. 2, пластин 6 і 7 з лівоспрямованими гвинтовими основами на пластини 30 і 31, фіг. 14, з правоспрямованими гвинтовими основами, досягнуто збільшення кута нахилу хорди а 'l' на значення кута αβ, хорда a'b' має горизонтальне положення, але помінялись місцями випуклі і ввігнуті ділянки хвилястих граней-лез, так як помінялось розташування головної частини хорди аb і допоміжної аl, фіг. 2, на хорди а'b' і а'l', фіг. 14 і фіг. 15, тому і помінялись знаки значень головних і допоміжних кутів нахилу хорд і різального клина, зокрема, головний кут нахилу грані-леза при вершині від'ємний, а допоміжний - додатний, завдяки чому міцність ріжучого клина не зменшилась, а збільшення головного кута нахилу хорди а'l' забезпечує збільшення опору грані-леза ударам заготовки, чого не можливо досягти в різцях з плоскими пластинами без значного збільшення задніх кутів вище оптимальних значень. n'под.1,75  5 10 15 20 25 30 ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 Різець з механічним кріпленням багатогранних призматичних різальних пластин з гвинтовими однозахідними лівоспрямованими основами і хвилястими гранями-лезами з роздільним центрально-зовнішнім базуванням і закріпленням їх в оправці, з можливістю їх кругового і осьового переміщення, завдяки розміщенню їх базовими ступінчастими виступами центрального різьбового стержня в базовому, нахиленому віссю в бік зони різання, різьбовому отворі з базовими різьбовими зовнішніми гранями, з якими мають можливість суміщатись, наприклад за шаблоном, базові грані гвинтової різальної призматичної пластини, яка має можливість бути затиснутою в різьбовому отворі гвинтовою притискною, призматичної зовні форми і вибіркою під різальний клин, пластиною шляхом переміщення її гвинтом по напрямних штифтах, при взаємодії його через пластину з пружною термостійкою ущільнюючою підкладкою, який відрізняється тим, що в ньому виконане суміщене зовнішнє базування багатогранних призматичних різальних пластин з гвинтовими, наприклад однозахідними лівоспрямованими, основами і хвилястими гранями-лезами шляхом скріплення ріжучої гвинтової пластини гвинтом з підкладною плоско-гвинтовою пластиною, які оперті плоскою основою підкладної пластини на плоску циліндричну головку опорного гвинта, співвісно розташованого в наскрізному ступінчастому багатогранно-різьбовому отворі, і закріплені клино-гвинтовим притискачем, який має можливість взаємодіяти через проміжок-вибірку в задній грані отвору з відповідними задніми гранями різальної і підкладної пластин, при цьому кут нахилу осі отвору в бік зони різання такий, яким забезпечена можливість установлювати потрібний, наприклад нульовий, кут нахилу хорди, яка з'єднала кінці хвилястого різального леза, і потрібні кути різального клина, а періодична зміна різальних граней-лез забезпечена можливістю їх фіксованого зворотнопоступального руху у вертикальному напрямку від попередньо зафіксованого положення опорної базової поверхні гвинта на відстань, наприклад однієї грані-леза, за допомогою виконаного в різці ноніуса, шкала якого розміщена на опорній поверхні головки гвинта з можливістю фіксуватись до лінії-мітки, виконаної на внутрішній поверхні грані отвору 5 UA 100331 C2 паралельно його осі руху, завдяки ковзкому контакту циліндричної головки опорного гвинта з гранню отвору. 6 UA 100331 C2 7 UA 100331 C2 8 UA 100331 C2 9 UA 100331 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
