Пилосистема маневреного котла

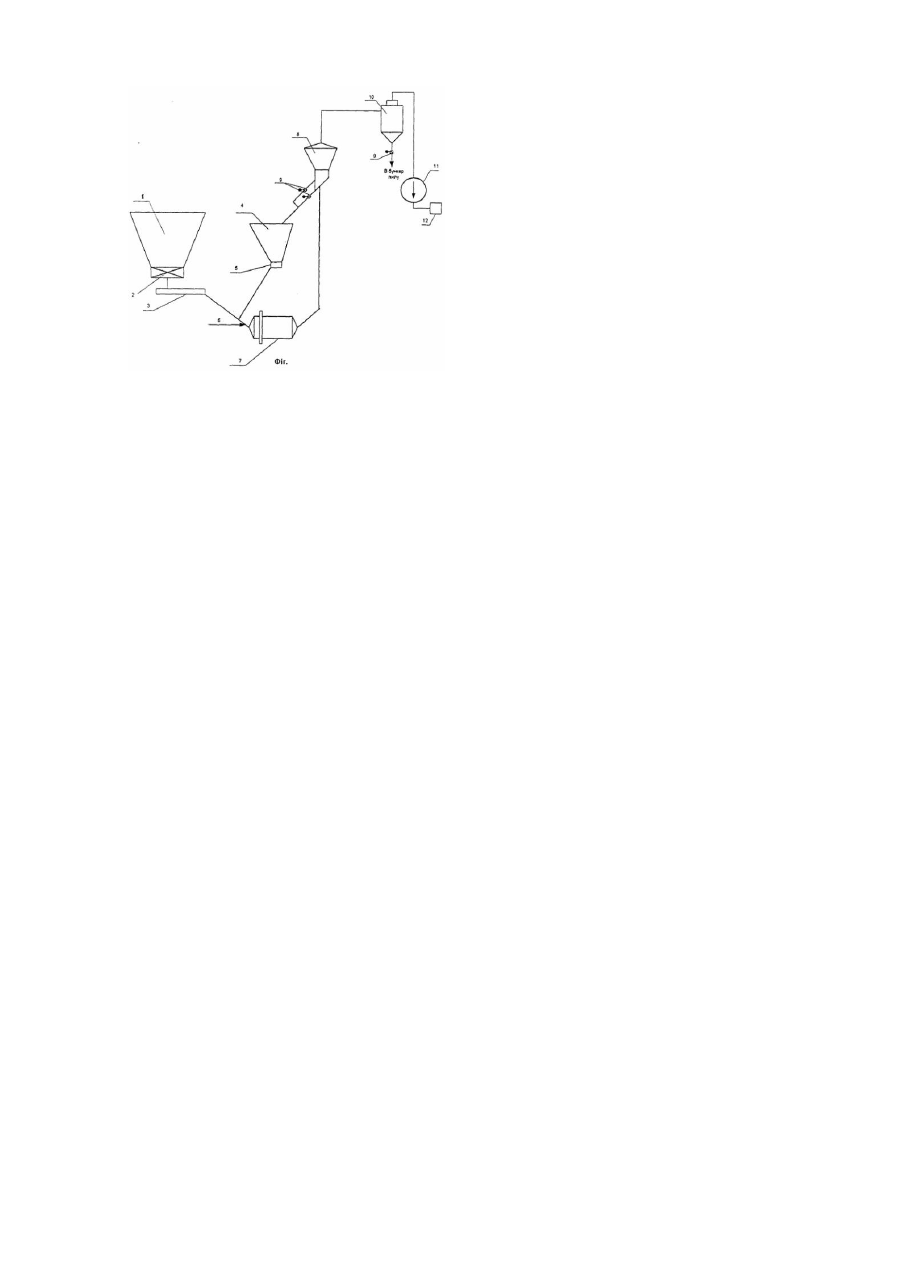

Пристрій стосується теплоенергетики, зокрема, пристроїв для підготовки палива для спалювання в топках котлів на теплових електростанціях. Відома пилосистема маневреного котла вміщає бункер сирого вугілля з відсічним шибером в нижній його частині, який через живильник сирого вугілля з'єднаний трубопроводами з вхідною горловиною барабанного вентильованого млина, до якої також під'єднано трубопровід подачі гарячого повітря. Вихідною горловиною через трубопроводи, барабанний вентильований млин під'єднаний до сепаратора, який в свою чергу з'єднаний з циклоном, під'єднаним трубопроводами через млиновий вентилятор зі скидними пальниками, і трубопроводом повернення недомелу, оснащеного мигалками, з вхідною горловиною барабанного вентильованого млина. [А.С. СССР №976224, F23К1/00, Б.И., №43, 1982 (найближчий аналог)]. Однак відома пилосистема має низьку економічність і маневреність у зв'язку з постійною подачею у барабанний вентильований млин сирого вугілля та повернутого недомелу сепаратора. Крім того, в режимах швидкого навантаження котла, а також в режимах перевантажень при спалюванні палива погіршеної якості відома пилосистема працює неефективно. Значна кількість готового пилу, яка міститься в повернутому недомелі із сепаратора, приводить до заповнення значної частини робочого об'єму барабанного вентильованого млина пилом, а відповідно і до збільшення його аеродинамічного опору і, як наслідок, до зниження його продуктивності, економічності і маневреності. В основу винаходу поставлене завдання підвищення продуктивності барабанного вентильованого млина в режимах пікових навантажень в денні години робочої доби, що вплинуло б на маневреність пилосистеми, а також на підвищення її продуктивності. Поставлене завдання вирішується тим, що на лінії повернення недомелу із сепаратора в барабанний вентильований млин додатково встановлений бункер повернення недомелу із сепаратора з живильниками, пилопроводами, з'єднаними послідовно з сепаратором і барабанним вентильованим млином. Таким чином, запропонована пилосистема маневреного котла має підвищену продуктивність барабанного вентильованого млина в режимах пікових навантажень чи в денні години робочої доби, а також підвищує маневреність енергоблоку в цілому, за рахунок додатково встановленого бункера повернення пилу із сепаратора, накопичення в бункері повернення пилу із сепаратора і періодичного його скиду. На Фіг. схематично зображена пилосистема маневреного котла. Пилосистема маневреного котла містить: бункер сирого вугілля 1 з відсічним шибером 2 в нижній його частині, який через живильник сирого вугілля 3 з'єднаний трубопроводами з вхідною горловиною барабанного вентильованого млина 7, до якої також під'єднано трубопровід подачі гарячого повітря 6. Вихідною горловиною через трубопроводи барабанний вентильований млин 7 під'єднаний до сепаратора 8, який в свою чергу з'єднаний з циклоном 10, під'єднаним трубопроводами через млиновий вентилятор 11 зі скидними пальниками 12, і трубопроводом повернення недомелу, оснащеним мигалками 9, і через бункер 4 повернення недомелу з живильником 5 пилопроводами з'єднаний з вхідною горловиною барабанного вентильованого млина 7. Пилосистема працює таким чином. Паливо з бункера сирого вугілля 1 через відсічний шибер 2 потрапляє на живильник сирого вугілля 3 і далі у барабанний вентильований млин 7. По трубопроводу 6 в барабанний вентильований млин 7 потрапляє гаряче повітря, за допомогою якого пил із барабанного вентильованого млина 7 по трубопроводу виноситься в сепаратор 8 і підсушується. У сепараторі 8 пил розділяється на готовий пил і зворотній. Готовий пил потрапляє в циклон 10, де потоки пилу і повітря розділяються. Готовий пил по трубопроводу потрапляє в бункер пилу, а відпрацьований сушильний агент відсмоктується млиновим вентилятором 11 і далі транспортується в скидні пальники 12. Зворотній пил із сепаратора 8 через мигалки 9 під дією сили тяжіння потрапляє в додатково встановлений бункер повернення пилу 4. Після заповнення бункера повернення пилу 4 зворотнім пилом, в години ранкового чи вечірнього піків електричних навантажень, коли потрібна додаткова електроенергія, відключається живильник сирого вугілля 3 і вже підсушений недомел з бункера повернення пилу 4 живильником звороту пилу 5 подається в барабанний вентильований млин 7. Враховуючи те , що зворотній пил із сепаратора, накопичений в бункері повернення пилу 4, є сухим напівготовим пилом, витрата електроенергії і сушильного агента для його доведення до готового пилу значно знижується, а відповідно продуктивність млина можна значно збільшити понад номінальні значення тим самим, при інших відповідних умовах можна збільшити продуктивність котла і енергоблоку понад номінальні значення. У зв'язку з постачанням на електростанції палива погіршеної якості збільшення продуктивності млинів має вагоме значення. Розмел зворотного пилу можна проводити також періодично по мірі накопичення в бункерах поверненого пилу із сепаратора, незалежно від навантаження котла, тим самим підвищуючи маневреність пилосистеми.
