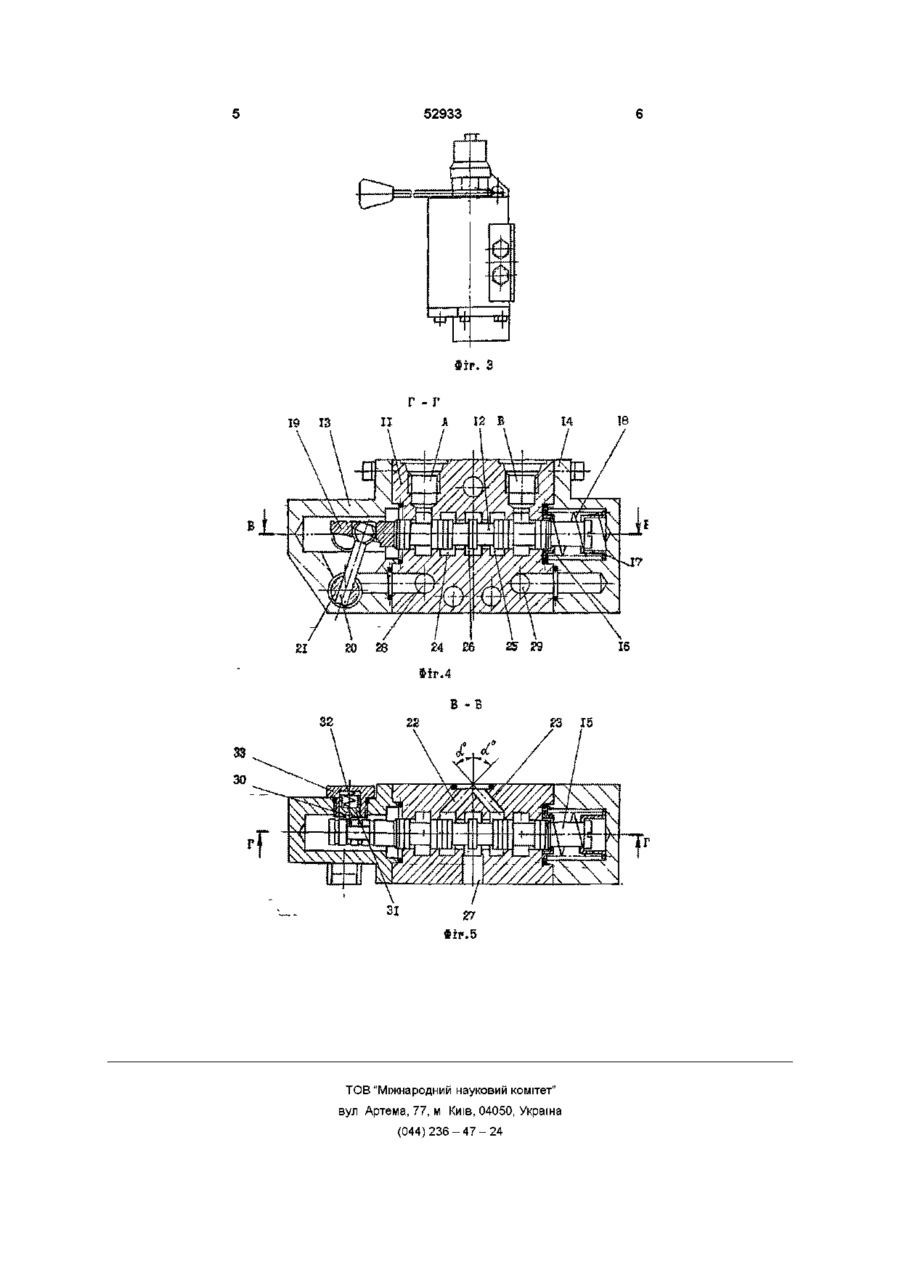

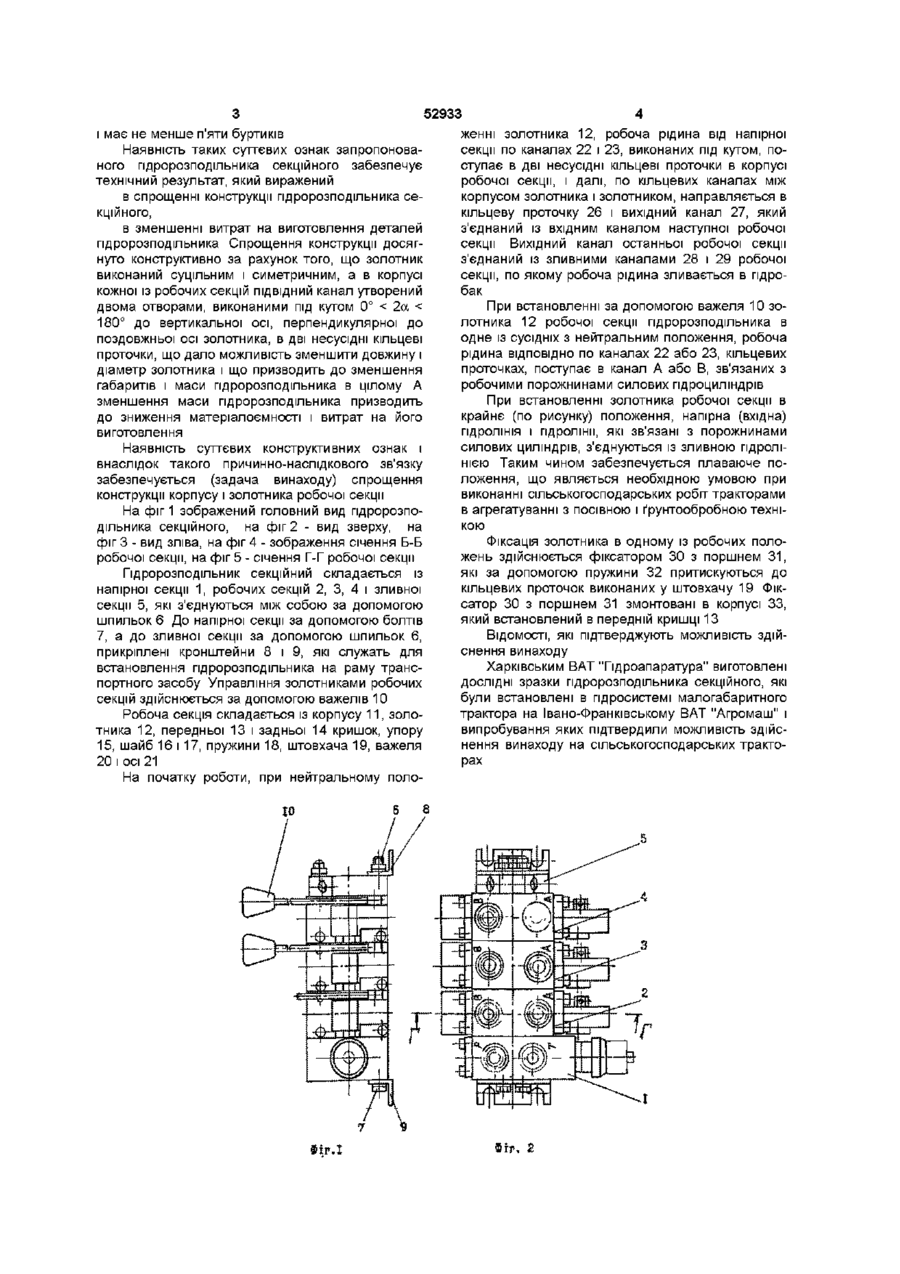

Гідророзподільник секційний

Гідрозподільник секційний, що містить напірну секцію з запобіжним клапаном, зливну секцію і щонайменше одну робочу секцію, кожна з яких складається із корпусу з виконаними в ньому Винахід відноситься до транспортного машинобудування і може бути використаний в гідросистемах транспортних засобів, підйомнотранспортних машин і верстатів Відомий пдророзподільник (Автомобілі БілАЗ, Керівництво з експлуатації, вид "Полим'я", Мінск, 1978р , стор , 140), який призначений для з'єднання гідроліті напірного клапану (напірної секції) з пдролініями підйому або опускання платформи і включає в себе корпус, з виконаним в ньому отвором і кільцевими проточками, золотник з осьовим отвором і буртиками, передньої і задньої кришок і пружин, які фіксують золотник в нейтральному положенні Недоліком даного пдророзподільника є те, що у золотнику виконаний осьовий отвір для проходу робочої рідини, що призводить до збільшення діаметру золотника і пдророзподільника в цілому, а для під'єднання магістральних пдроліній необхідна допоміжна розвідна плита, що також призводить до збільшення маси і габаритних розмірів пдророзподільника Найближчим по технічній суті є секційний пдророзподільник з ручним управлінням (рекламні матеріали по групових пдророзподільниках JR10 1 - JR-16 1, вид Чехословаччина, Йглава), які призначені для управління напрямком і швидкістю потоку робочої рідини в гідравлічних системах сільськогосподарських, будівельних і дорожніх машинах і ІНШІЙ рухомій техніці Гідророзподільник складається із корпусу з ви отворами під золотник і кільцевими проточками, ПІДВІДНИМИ і ВІДВІДНИМИ каналами, золотника з бу ртиками, передньої і задньої кришок і пружини, який відрізняється тим, що робочі секції виконані однаковими, а ПІДВІДНИЙ канал в корпусі кожної із них утворений двома отворами, виконаними під кутом 0 ° < 2 а < 1 8 0 ° до вертикальної осі, перпендикулярної осі золотника, які виходять в дві несуСІДНІ кільцеві проточки корпусу робочої секції, а золотник виконаний суцільним, симетричним і має не менше п'яти буртиків конаним в ньому отвором і кільцевими проточками, золотника, зворотної пружини з опорами, корпусу управління, важіля управління, кришки, яка служить одночасово упором для обмеження ходу золотника Недоліком такого пдророзподільника є те, що вхідний і вихідний канали, які з'єднуються з виконавчим органом (силовими циліндрами), в корпусі перекриваються широкими буртами золотника які рівні діаметру вхідних (або вихідних) каналів, збільшених на ширину перекриття каналів з двох сторін для забезпечення внутрішньої герметичності пдророзподільника В корпусі робочої секції виконані два зливних канали, які розміщені з ЗОВНІШНІХ сторін ПІДВІДНОГО і ВІДВІДНОГО каналів Така конструкція призводить до значного збільшення довжини золотника пдророзподільника, збільшення його маси і габаритних розмірів Технічна задача - шляхом конструктивних змін створити пдророзподільник секційний із спрощеною конструкцією корпусу і золотника робочої секції і зменшенням його матеріалоємності і трудоємності виготовлення Суть заявленого винаходу полягає в тому, що робочі секції виконані одинаковими, а ПІДВІДНИЙ канал, утворений в корпусі кожної з них двома отворами, виконаними під кутом 0° < 2а сч ю 52933 і має не менше п'яти буртиків Наявність таких суттєвих ознак запропонованого пдророзподільника секційного забезпечує технічний результат, який виражений в спрощенні конструкції пдророзподільника секційного, в зменшенні витрат на виготовлення деталей пдророзподільника Спрощення конструкції досягнуто конструктивно за рахунок того, що золотник виконаний суцільним і симетричним, а в корпусі кожної із робочих секцій ПІДВІДНИЙ канал утворений двома отворами, виконаними під кутом 0° < 2а < 180° до вертикальної осі, перпендикулярної до поздовжньої осі золотника, в дві несусідні кільцеві проточки, що дало можливість зменшити довжину і діаметр золотника і що призводить до зменшення габаритів і маси пдророзподільника в цілому А зменшення маси пдророзподільника призводить до зниження матеріалоємності і витрат на його виготовлення Наявність суттєвих конструктивних ознак і внаслідок такого причинно-наслідкового зв'язку забезпечується (задача винаходу) спрощення конструкції корпусу і золотника робочої секції На фіг 1 зображений головний вид пдророзподільника секційного, на фіг 2 - вид зверху, на фіг 3 - вид зліва, на фіг 4 - зображення січення Б-Б робочої секції, на фіг 5 - січення Г-Г робочої секції Гідророзподільник секційний складається із напірної секції 1, робочих секцій 2, 3, 4 і зливної секції 5, які з'єднуються між собою за допомогою шпильок 6 До напірної секції за допомогою болтів 7, а до зливної секції за допомогою шпильок 6, прикріплені кронштейни 8 і 9, які служать для встановлення пдророзподільника на раму транспортного засобу Управління золотниками робочих секцій здійснюється за допомогою важелів 10 Робоча секція складається із корпусу 11, золотника 12, передньої 13 і задньої 14 кришок, упору 15, шайб 16 і 17, пружини 18, штовхача 19, важеля 20 і осі 21 На початку роботи, при нейтральному поло ФІР.І женні золотника 12, робоча рідина від напірної секції по каналах 22 і 23, виконаних під кутом, поступає в дві несусідні кільцеві проточки в корпусі робочої секції, і далі, по кільцевих каналах між корпусом золотника і золотником, направляється в кільцеву проточку 26 і вихідний канал 27, який з'єднаний із вхідним каналом наступної робочої секції Вихідний канал останньої робочої секції з'єднаний із зливними каналами 28 і 29 робочої секції, по якому робоча рідина зливається в пдробак При встановленні за допомогою важеля 10 золотника 12 робочої секції пдророзподільника в одне із сусідніх з нейтральним положення, робоча рідина ВІДПОВІДНО по каналах 22 або 23, кільцевих проточках, поступає в канал А або В, зв'язаних з робочими порожнинами силових гідроциліндрів При встановленні золотника робочої секції в крайнє (по рисунку) положення, напірна (вхідна) пдролінія і пдролінм, які зв'язані з порожнинами силових циліндрів, з'єднуються із зливною пдролінією Таким чином забезпечується плаваюче положення, що являється необхідною умовою при виконанні сільськогосподарських робіт тракторами в агрегатуванні з посівною і ґрунтообробною технікою Фіксація золотника в одному із робочих положень здійснюється фіксатором ЗО з поршнем 31, які за допомогою пружини 32 притискуються до кільцевих проточок виконаних у штовхачу 19 Фіксатор ЗО з поршнем 31 змонтовані в корпусі 33, який встановлений в передній кришці 13 ВІДОМОСТІ, ЯКІ підтверджують можливість здійснення винаходу Харківським ВАТ "Гідроапаратура" виготовлені ДОСЛІДНІ зразки пдророзподільника секційного, які були встановлені в гідросистемі малогабаритного трактора на Івано-Франківському ВАТ "Агромаш" і випробування яких підтвердили можливість здійснення винаходу на сільськогосподарських тракторах Фіг, 2 52933 пх„, #іг. З 19 ІЗ II Л ЇЙ Б ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
