Ділататор

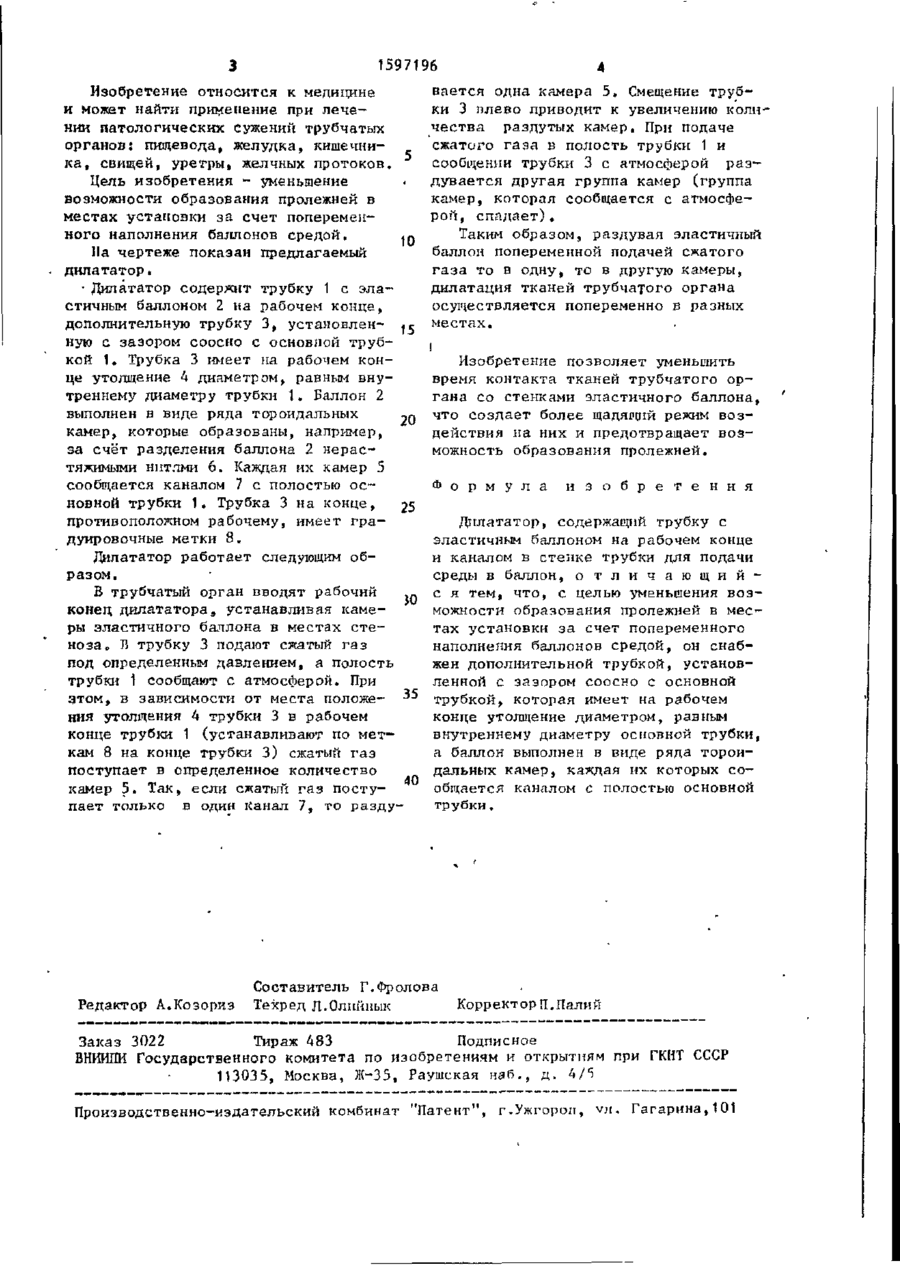

Изобретение относится к медицине и может найти применение при лечении патологических сужении трубчатых органов. С целью уменьшения возможности образования пролежней в мес тах установки яа счет попеременного наполнения баллонов средой дилататор содержит трубку 1 с эластичным баллоном 2 на рабочем конце, дополнительную трубку 3 с утолщением 4 на рабочем конце с диаметром, равш,[м внутреннему диаметру трубки 1. Баллон 2 выполнен в виде ряда тороидальных камер 5. Каждая камера сообщается каналом 7 с полостью основной трубки 1. Дополнительная трубка 3 на протироположном рабочем конце имеет градунровочные метки 8 Дилатация тканей трубчатого органа осуществляется попеременно в разных местах за счет раздувания баллона 2 попеременной подачей сжатого газа то в одну, то в другую камеру. 1 ил. 1597196 Изобретение относится к медицине и может найти применение при лечении патологических сужений трубчатых органов: пищевода, желудка, кишечник а , свищей, уретры» желчных протоков. Цель изобретения - уменьшение возможности образования пролежней в местах установки за счет попеременного наполнения баллонов средой. 10 На чертеже показан предлагаемый дилататор. • Дилататор содержит трубку 1 с эластичным баллоном 2 на рабочем конце, дополнительную трубку 3, установлен- 15 ную с зазором соосно с основной трубкой 1. Трубка 3 имеет на рабочем конце утолщение 4 диаметром, равным внутреннему диаметру трубки 1. Баллон 2 выполнен в виде ряда тороидальных 20 камер, которые образованы, например, за счёт разделения баллона 2 нерастяжимыми нитлми 6. Каждая их камер 5 сообо;ается каналом 7 с полостью о с новной трубки 1. Трубка 3 на конце, 25 противоположном рабочему, имеет г р а дуировочные метки 8. Дилататор работает следующим образом. В трубчатый орган вводят рабочий 1 0 конец дилататора, устанавливая камеры эластичного баллона в местах с т е ноза „ Б трубку 3 подают сжатый газ под определенным давлением, а полость трубки 1 сообщают с атмосферой. При этом, в зависимости от места положе- 35 ния утолщения 4 трубки 3 в рабочем конце трубки 1 (устанавливают по меткам 8 на конце трубки 3) сжатый газ поступает в определенное количество камер 5. Так, если сжатый газ поступает только в один Канал 7, то разду Редактор А.Козориз вается одна камера 5, Смещение трубки 3 плево приводит к увеличению количества раздутых камер. При подаче сжатого газа в полость трубки 1 и сообщении трубки 3 с атмосферой раздувается другая группа камер (группа камер, которая сообщается с атмосферой, спадает). Таким образом, раздувая эластичный баллон попеременной подачей сжатого газа то в одну, то в другую камеры, дилатация тканей трубчатого органа осуществляется попеременно в разных местах. I Изобретение позволяет уменьшить время контакта тканей трубчатого органа со стенками эластичного баллона, что создает более щадящий режим в о з действия на них и предотвращает в о з можность образования пролежней. Ф о р м у л а и з о б р е т е н и я Дилататор, содержащий трубку с эластичным баллоном на рабочем конце и каналом в стенке трубки для подачи среды в баллон, о т л и ч а ю щ и й с я тем, что, с целью уменьшения в о з можности образования пролежней в местах установки за счет попеременного наполнения баллонов средой, он снабжен дополнительной трубкой, установленной с зазором соосно с основной трубкой, которая имеет на рабочем конце утолщение диаметром, равным внутреннему диаметру основной трубки, а баллон выполнен в виде ряда тороидальных камер, каждая их которых с о общается каналом с полостью основной трубки. Составитель Г.Фролова Техред Л.Олиниык КорректорП.Палий Заказ 3022 Тираж 483 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д . 4 Л Производственно-издательский комбинат "Патент", г-Ужгород, VJI . Гагарина,101
