Привід педально-кулачковий ланцюговий
Номер патенту: 74856
Опубліковано: 15.02.2006
Автори: Онищенко Євген Євгенович, Онищенко Євген Євгенович (молодший), Онищенко Володимир Євгенович
Формула / Реферат
1. Привід педально-кулачковий ланцюговий, що містить привідну зірочку, посаджену на один вал з педалями, ведену зірочку, ланцюг, накинутий на них, та підпружинений натяжний пристрій на неробочій гілці ланцюга, який відрізняється тим, що на одному валу з привідною зірочкою та педалями встановлено кулачок, виконаний у вигляді еліпса, мала вісь якого розташована уздовж осі важелів педалей, та який за допомогою двоплечого важеля взаємодіє з робочою гілкою ланцюга.
2. Привід за п. 1, який відрізняється тим, що вісь коливання двоплечого важеля виконана з можливістю переміщення і фіксації вибраного положення.
3. Привід за п. 1, який відрізняється тим, що двоплечий важіль виконаний з можливістю зміни співвідношення між плечима, наприклад зміни довжини одного з них.
Текст

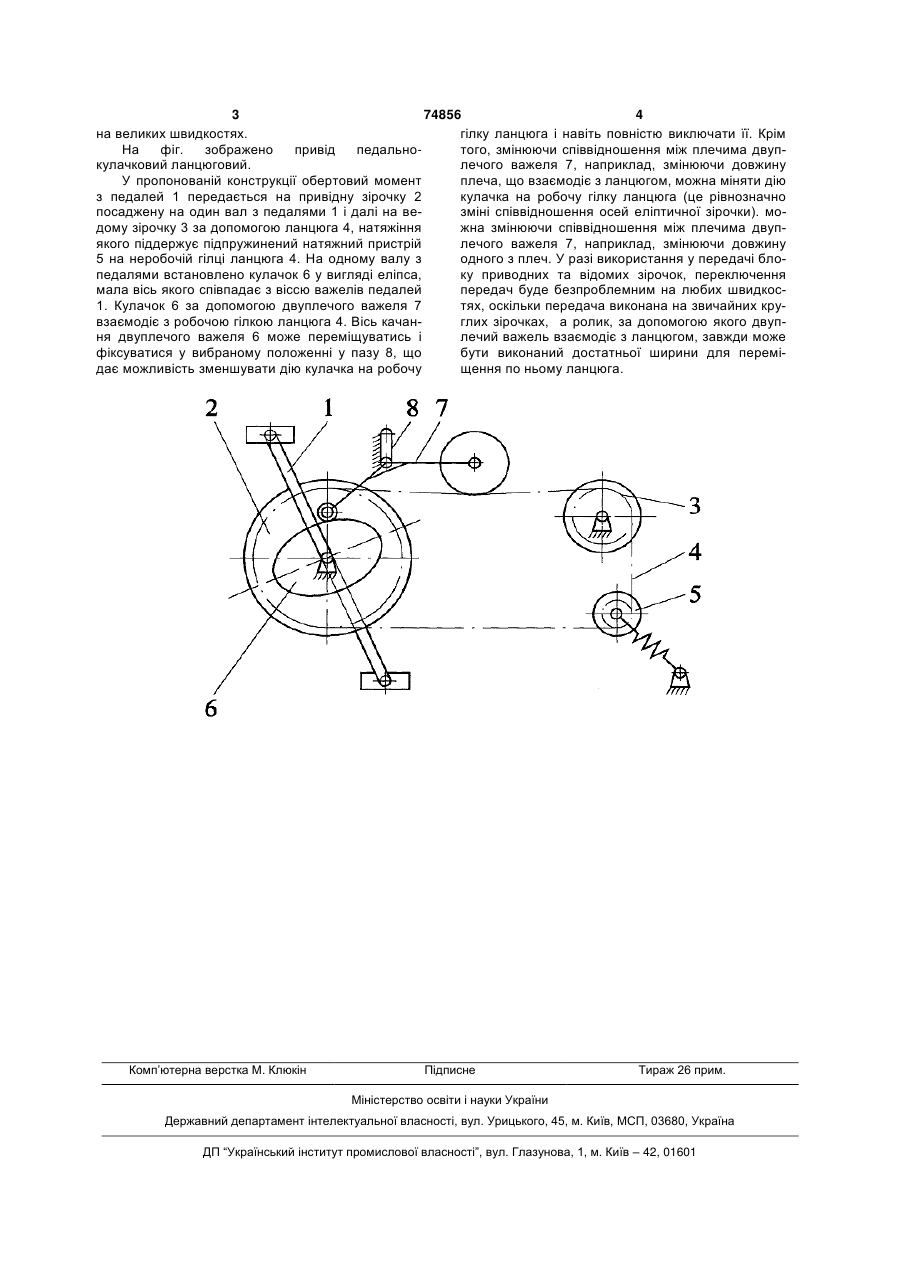

1. Привід педально-кулачковий ланцюговий, що містить привідну зірочку, посаджену на один вал з педалями, ведену зірочку, ланцюг, накинутий на них, та підпружинений натяжний пристрій на 3 74856 4 на великих швидкостях. гілку ланцюга і навіть повністю виключати її. Крім На фіг. зображено привід педальнотого, змінюючи співвідношення між плечима двупкулачковий ланцюговий. лечого важеля 7, наприклад, змінюючи довжину У пропонованій конструкції обертовий момент плеча, що взаємодіє з ланцюгом, можна міняти дію з педалей 1 передається на привідну зірочку 2 кулачка на робочу гілку ланцюга (це рівнозначно посаджену на один вал з педалями 1 і далі на везміні співвідношення осей еліптичної зірочки). модому зірочку 3 за допомогою ланцюга 4, натяжіння жна змінюючи співвідношення між плечима двупякого піддержує підпружинений натяжний пристрій лечого важеля 7, наприклад, змінюючи довжину 5 на неробочій гілці ланцюга 4. На одному валу з одного з плеч. У разі використання у передачі блопедалями встановлено кулачок 6 у вигляді еліпса, ку приводних та відомих зірочок, переключення мала вісь якого співпадає з віссю важелів педалей передач буде безпроблемним на любих швидкос1. Кулачок 6 за допомогою двуплечого важеля 7 тях, оскільки передача виконана на звичайних крувзаємодіє з робочою гілкою ланцюга 4. Вісь качанглих зірочках, а ролик, за допомогою якого двупня двуплечого важеля 6 може переміщуватись і лечий важель взаємодіє з ланцюгом, завжди може фіксуватися у вибраному положенні у пазу 8, що бути виконаний достатньої ширини для перемідає можливість зменшувати дію кулачка на робочу щення по ньому ланцюга. Комп’ютерна верстка M. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTreadle-cam chain drive
Назва патенту російськоюПривод педально-кулачковый цепной
МПК / Мітки
МПК: B62M 11/00
Мітки: ланцюговий, педально-кулачковий, привід
Код посилання
