Ланцюговий робочий орган

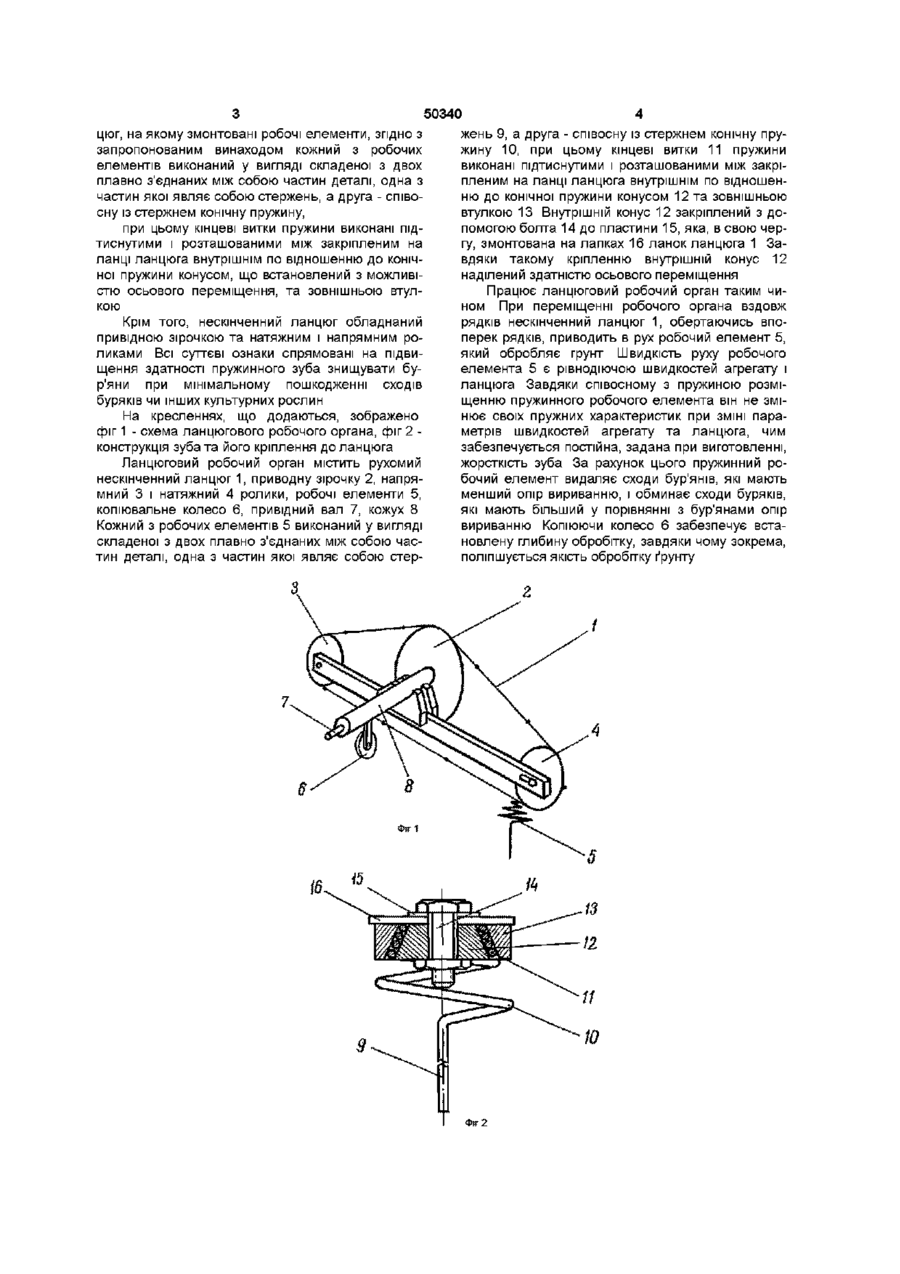

1 Ланцюговий робочий орган для поверхневого оброблювання ґрунту, що містить копіювальне колесо, а також рухомий впоперек напрямку руху агрегату нескінченний ланцюг, на якому закріплені робочі елементи, який відрізняється тим, що кожний з робочих елементів виконаний у вигляді складеної з двох плавно з'єднаних між собою частин деталі, одна з частин якої являє собою стрижень, а друга - співвісну із стрижнем конічну пружину, при цьому кінцеві витки пружини виконані підтиснутими і розташованими між закріпленим на ланці ланцюга внутрішнім по відношенню до конічної пружини конусом, що встановлений з можливістю осьового переміщення, та зовнішньою втулкою 2 Ланцюговий робочий орган для поверхневого оброблювання ґрунту за п 1, який відрізняється тим, що нескінченний ланцюг оснащений привідною зірочкою та натяжним і напрямним роликами Винахід належить до галузі сільськогосподарського машинобудування і може бути застосований для поверхневого обробітку ґрунту, при якому знищуються бур'яни при мінімальному пошкодженні сходів буряків та інших культурних рослин Відома борона з пружинними зубами [Див заявка №98073553 від 07 07 1998 А01В19/02], яка містить раму та пружинні зуби, що являють собою прямолінійні подовження крайніх витків циліндричної пружини кручення і розташовані перпендикулярно до осі пружини Недоліком такої борони з пружинними зубами є забивання зубів рослинними рештками і ґрунтом, відсутність можливості регулювання глибини обробітку та неминучість руху тракторного агрегату впоперек рядків культурних рослин, що призводить до погіршення якості обробітку ПОСІВІВ Найбільш близьким за технічною суттю до ланцюгового робочого органа, що заявляється, є робочий орган проріджувача сходів рослин, який містить копіювальні колеса та рухомий впоперек руху агрегату нескінченний ланцюг, на якому встановлені робочі елементи, наприклад, різальні лапки [Див А С СРСР №234021 А01В41/04, 1967р ] Завдяки вказаній конструкції забезпечується самоочищення робочих елементів від рослинних решток і ґрунту, відбувається регулювання глибини обробітку ґрунту та машина набуває здатності виконувати робочий процес, рухаючись вздовж рядків, в результаті чого значно поліпшується якість обробітку ПОСІВІВ При використанні в якості робочих елементів пружинних зубів ланцюговий робочий орган набуває здатності знищувати бур'яни при мінімальному пошкодженні сходів буряків та інших культурних рослин При цьому недоліком пружинних зубів, встановлених на нескінченному ланцюгу, є непостійність кута між напрямками руху агрегату та зуба через непостійність швидкості руху агрегату А непостійність кута між напрямками руху призводить до такої ситуації, коли стає можливим тертя витків пружини між собою А тертя між витками збільшує жорсткість зуба і, як наслідок, погіршує здатність його знищувати бур'яни при мінімальному пошкодженні сходів буряків та інших культурних рослин В основу винаходу поставлене завдання у відомому робочому органі проріджувача сходів рослин шляхом зміни конструкції отримати новий технічний результат, що полягає у набутті здатності знищення бур'янів при мінімізації пошкодження сходів культурних рослин Поставлена задача вирішується наступним чином у відповідному ланцюговому робочому органі для поверхневого оброблювання ґрунту, що містить копіювальне колесо, а також рухомий впоперек напрямку руху агрегату нескінченний лан со о Ю 50340 цюг, на якому змонтовані робочі елементи, згідно з запропонованим винаходом кожний з робочих елементів виконаний у вигляді складеної з двох плавно з'єднаних між собою частин деталі, одна з частин якої являє собою стержень, а друга - співосну із стержнем конічну пружину, при цьому кінцеві витки пружини виконані підтиснутими і розташованими між закріпленим на ланці ланцюга внутрішнім по відношенню до конічної пружини конусом, що встановлений з можливістю осьового переміщення, та зовнішньою втулкою Крім того, нескінченний ланцюг обладнаний привідною зірочкою та натяжним і напрямним роликами Всі суттєві ознаки спрямовані на підвищення здатності пружинного зуба знищувати бур'яни при мінімальному пошкодженні сходів буряків чи інших культурних рослин На кресленнях, що додаються, зображено фіг 1 - схема ланцюгового робочого органа, фіг 2 конструкція зубата його кріплення до ланцюга Ланцюговий робочий орган містить рухомий нескінченний ланцюг 1, приводну зірочку 2, напрямний 3 і натяжний 4 ролики, робочі елементи 5, копіювальне колесо 6, привідний вал 7, кожух 8 Кожний з робочих елементів 5 виконаний у вигляді складеної з двох плавно з'єднаних між собою частин деталі, одна з частин якої являє собою стер жень 9, а друга - співосну із стержнем конічну пружину 10, при цьому кінцеві витки 11 пружини виконані підтиснутими і розташованими між закріпленим на ланці ланцюга внутрішнім по відношенню до конічної пружини конусом 12 та зовнішньою втулкою 13 Внутрішній конус 12 закріплений з допомогою болта 14 до пластини 15, яка, в свою чергу, змонтована на лапках 16 ланок ланцюга 1 Завдяки такому кріпленню внутрішній конус 12 наділений здатністю осьового переміщення Працює ланцюговий робочий орган таким чином При переміщенні робочого органа вздовж рядків нескінченний ланцюг 1, обертаючись впоперек рядків, приводить в рух робочий елемент 5, який обробляє грунт Швидкість руху робочого елемента 5 є рівнодіючою швидкостей агрегату і ланцюга Завдяки співосному з пружиною розміщенню пружинного робочого елемента він не змінює своїх пружних характеристик при ЗМІНІ параметрів швидкостей агрегату та ланцюга, чим забезпечується постійна, задана при виготовленні, жорсткість зуба За рахунок цього пружинний робочий елемент видаляє сходи бур'янів, які мають менший опір вириванню, і обминає сходи буряків, які мають більший у порівнянні з бур'янами опір вириванню Копіюючи колесо 6 забезпечує встановлену глибину обробітку, завдяки чому зокрема, поліпшується якість обробітку ґрунту ФІГ 2 50340 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
