Редуктор хвильовий ланцюговий

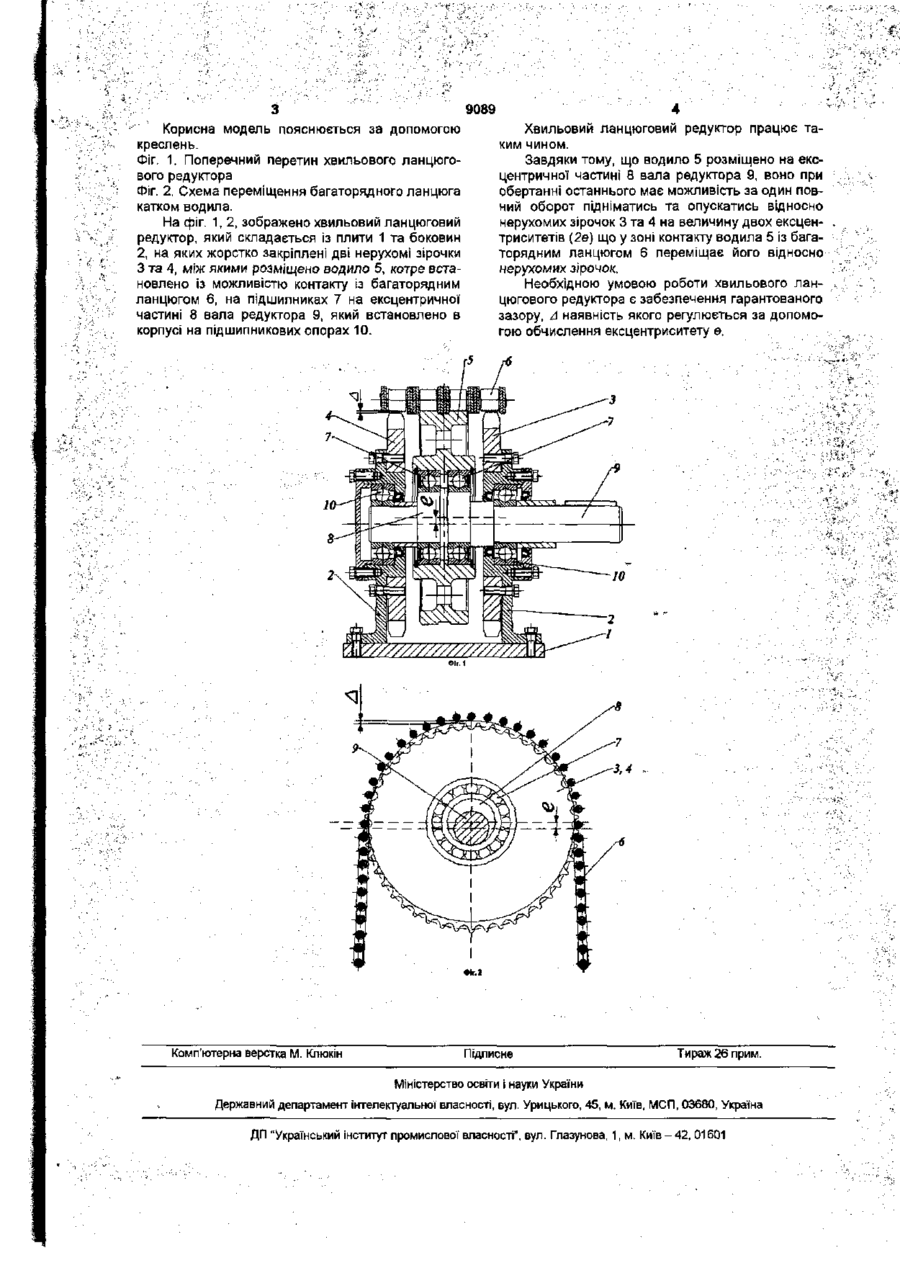

Редуктор хвильовий ланцюговий, до складу якого входить корпус, в якому розташовані дві нерухомі зірочки, СПІВВІСНО з якими та між якими розміщено водило, що складається з двох Корисна модель відноситься до галузі техніки, а саме конструкцій хвильових ланцюгових редукторів, які використовуються для передавання обертового руху від привода на ведені зірочки за допомогою багаторядного ланцюга Відома конструкція хвильового ланцюгового редуктора [див Е А Степанов, В С Шнюков, В Г Крупко, АФСыщенко, Кантователь круглых поковок, авторское свидетельство СССР № 1338954 Бюлетень № 35 от 23 09 87г ], до складу яких входять корпус, в якому розташовані дві нерухомі зірочки СПІВВІСНО З зірочками та між ними розміщено водило, що складається з двох фланців, які встановлюються на валу, закріпленому у корпусі на підшипникових опорах Між фланцями водила розміщені робочі ролики на осях, закріплених на фланцях водила Робочі ролики встановлені з можливістю контакту з серединною ділянкою багаторядного ланцюга, наслідком чого є його переміщення при обертанні водила Недоліком такої конструкції є неможливість передавання значних потужностей Відома також конструкція хвильового ланцюгового редуктора [див Дорохов М Ю , Крукпо В Г Хвильовий ланцюговий редуктор -Деклараційний патент на винахід № 68716 Бюл № 8 від 16 08 2004р ] до складу якого виходить корпус, в якому розташовані дві нерухомі зірочки, СПІВВІСНО З якими та між ними розміщено водило що складається з двох фланців, яке встановлене на валу, закріпленому у корпусі на опорах, а між фланцями фланців, яке встановлене на валу, закріпленому у корпусі на опорах, а між фланцями водила розміщені два робочих ролики на осях, які закріплені на фланцях водила, який відрізняється тим, що на валу редуктора ексцентрично встановлено два підшипники, на яких розташовано водило такого діаметра, щоб забезпечити безпосередній контакт із серединною частиною багаторядного ланцюга водила розміщені два робочих ролика на осях, які закріплені на фланцях водила Внаслідок того, що типорозмір ПІДШИПНИКІВ катків водила залежить від діаметра осі, а також обмежується кількістю рядів ланцюга, що знаходяться у контакті з катками, а також шириною фланців, можливо у конструкції катків водила використати тільки підшипники з невеликим внутрішнім діаметром та невеликої ширини (особо легка або легка серія) Таким чином, потужність, яку може передавати хвильовий ланцюговий редуктор, обмежується несучою спроможністю ПІДШИПНИКІВ катків водила В основу корисної моделі поставлена задача підвищення потужності яку може передавати хвильовий ланцюговий редуктор Поставлена задача досягається тим, що на валу редуктора ексцентричне встановлено два підшипника, на яких розташовано водило такого діаметра, щоб забезпечити безпосередній контакт із серединною частиною багаторядного ланцюга Завдяки тому, що діаметр ексцентричної частини вала під підшипники водила значно більше діаметра осей, на яких було встановлено підшипники катків водила, а також відсутності фланців водила можливо використання у конструкції ПІДШИПНИКІВ середньої широкої або важкої серн, запропонована конструкція забезпечує підвищення навантажень, що сприймають підшипники катка водила, що в свою чергу забезпечує підвищення потужності, яку може передавати хвильовий ланцюговий редуктор 00 о 9089 Корисна модель пояснюється за допомогою креслень. Фіг. 1. Поперечний перетин хвильового ланцюгового редуктора Фіг. 2. Схема переміщення багаторядного ланцюга катком водила. На фіг. 1, 2, зображено хвильовий ланцюговий редуктор, який складається із плити 1 та боковин 2, на яких жорстко закріплені дві нерухомі зірочки З та 4, між якими розміщено водило 5, котре встановлено із можливістю контакту із багаторядним ланцюгом 6, на підшипниках 7 на ексцентричної частині 8 вала редуктора 9, який встановлено в корпусі на підшипникових опорах 10. Хвильовий ланцюговий редуктор працює таким чином. Завдяки тому, що водило 5 розміщено на ексцентричної частині 8 вала редуктора 9, воно при обертанні останнього має можливість за один повний оборот підніматись та опускатись відносно нерухомих зірочок 3 та 4 на величину двох ексцентриситетів (2е) що у зоні контакту водила 5 із багаторядним ланцюгом 6 переміщає його відносно нерухомих зірочок. Необхідною умовою роботи хвильового ланцюгового редуктора є забезпечення гарантованого зазору, Л наявність якого регулюється за допомогою обчислення ексцентриситету є. У////////////////////, Комп'ютерна верстка М. Кпюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
