Теплоакумулюючий матеріал

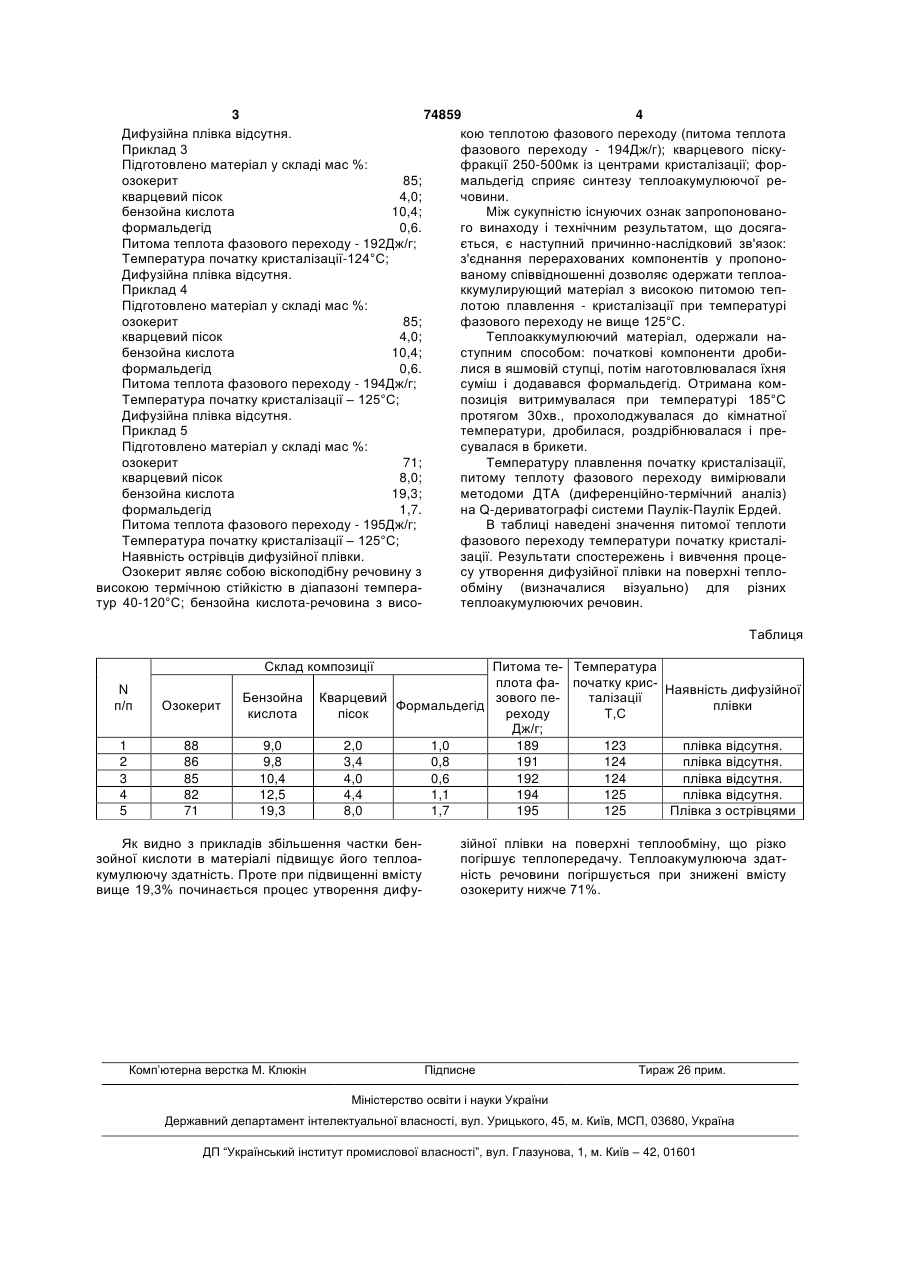

Теплоакумулюючий матеріал, на основі органічної речовини, який відрізняється тим, що як органічну речовину містить озокерит і додатково містить бензойну кислоту, кварцовий пісок і формальдегід при такому співвідношенні компонентів, мас. %: озокерит 71-88 бензойна кислота 9,0-19,3 кварцевий пісок 2,0-8,0 формальдегід 1,0-1,7. (19) (21) 2003076186 (22) 03.07.2003 (24) 15.02.2006 (46) 15.02.2006, Бюл. № 2, 2006 р. (72) Гресько Олександр Павлович, Галух Володимир Іванович, Падєрін Володимир Миколаевич (73) КРИМСЬКИЙ ДЕРЖАВНИЙ ІНЖЕНЕРНОПЕДАГОГІЧНИЙ УНІВЕРСИТЕТ (56) RU 2066337, C1, 10.09.1996 US 20020060063, A, 23.05.2002 RU 2190656, C1, 10.10.2002 RU 2176260, C2, 27.11.2001 3 74859 4 Дифузійна плівка відсутня. кою теплотою фазового переходу (питома теплота Приклад 3 фазового переходу - 194Дж/г); кварцевого піскуПідготовлено матеріал у складі мас %: фракції 250-500мк із центрами кристалізації; форозокерит 85; мальдегід сприяє синтезу теплоакумулюючої рекварцевий пісок 4,0; човини. бензойна кислота 10,4; Між сукупністю існуючих ознак запропонованоформальдегід 0,6. го винаходу і технічним результатом, що досягаПитома теплота фазового переходу - 192Дж/г; ється, є наступний причинно-наслідковий зв'язок: Температура початку кристалізації-124°С; з'єднання перерахованих компонентів у пропоноДифузійна плівка відсутня. ваному співвідношенні дозволяє одержати теплоаПриклад 4 ккумулирующий матеріал з високою питомою тепПідготовлено матеріал у складі мас %: лотою плавлення - кристалізації при температурі озокерит 85; фазового переходу не вище 125°С. кварцевий пісок 4,0; Теплоаккумулюючий матеріал, одержали набензойна кислота 10,4; ступним способом: початкові компоненти дробиформальдегід 0,6. лися в яшмовій ступці, потім наготовлювалася їхня Питома теплота фазового переходу - 194Дж/г; суміш і додавався формальдегід. Отримана комТемпература початку кристалізації – 125°С; позиція витримувалася при температурі 185°С Дифузійна плівка відсутня. протягом 30хв., прохолоджувалася до кімнатної Приклад 5 температури, дробилася, роздрібнювалася і преПідготовлено матеріал у складі мас %: сувалася в брикети. озокерит 71; Температуру плавлення початку кристалізації, кварцевий пісок 8,0; питому теплоту фазового переходу вимірювали бензойна кислота 19,3; методоми ДТА (диференційно-термічний аналіз) формальдегід 1,7. на Q-дериватографі системи Паулік-Паулік Ердей. Питома теплота фазового переходу - 195Дж/г; В таблиці наведені значення питомої теплоти Температура початку кристалізації – 125°С; фазового переходу температури початку кристаліНаявність острівців дифузійної плівки. зації. Результати спостережень і вивчення процеОзокерит являє собою віскоподібну речовину з су утворення дифузійної плівки на поверхні тепловисокою термічною стійкістю в діапазоні темпераобміну (визначалися візуально) для різних тур 40-120°С; бензойна кислота-речовина з висотеплоакумулюючих речовин. Таблиця Склад композиції N п/п Озокерит Бензойна кислота 1 2 3 4 5 88 86 85 82 71 9,0 9,8 10,4 12,5 19,3 Питома те- Температура плота фа- початку крисНаявність дифузійної зового петалізації Кварцевий плівки Формальдегід реходу Т,С пісок Дж/г; 2,0 1,0 189 123 плівка відсутня. 3,4 0,8 191 124 плівка відсутня. 4,0 0,6 192 124 плівка відсутня. 4,4 1,1 194 125 плівка відсутня. 8,0 1,7 195 125 Плівка з острівцями Як видно з прикладів збільшення частки бензойної кислоти в матеріалі підвищує його теплоакумулюючу здатність. Проте при підвищенні вмісту вище 19,3% починається процес утворення дифу Комп’ютерна верстка M. Клюкін зійної плівки на поверхні теплообміну, що різко погіршує теплопередачу. Теплоакумулююча здатність речовини погіршується при знижені вмісту озокериту нижче 71%. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
