Формула / Реферат

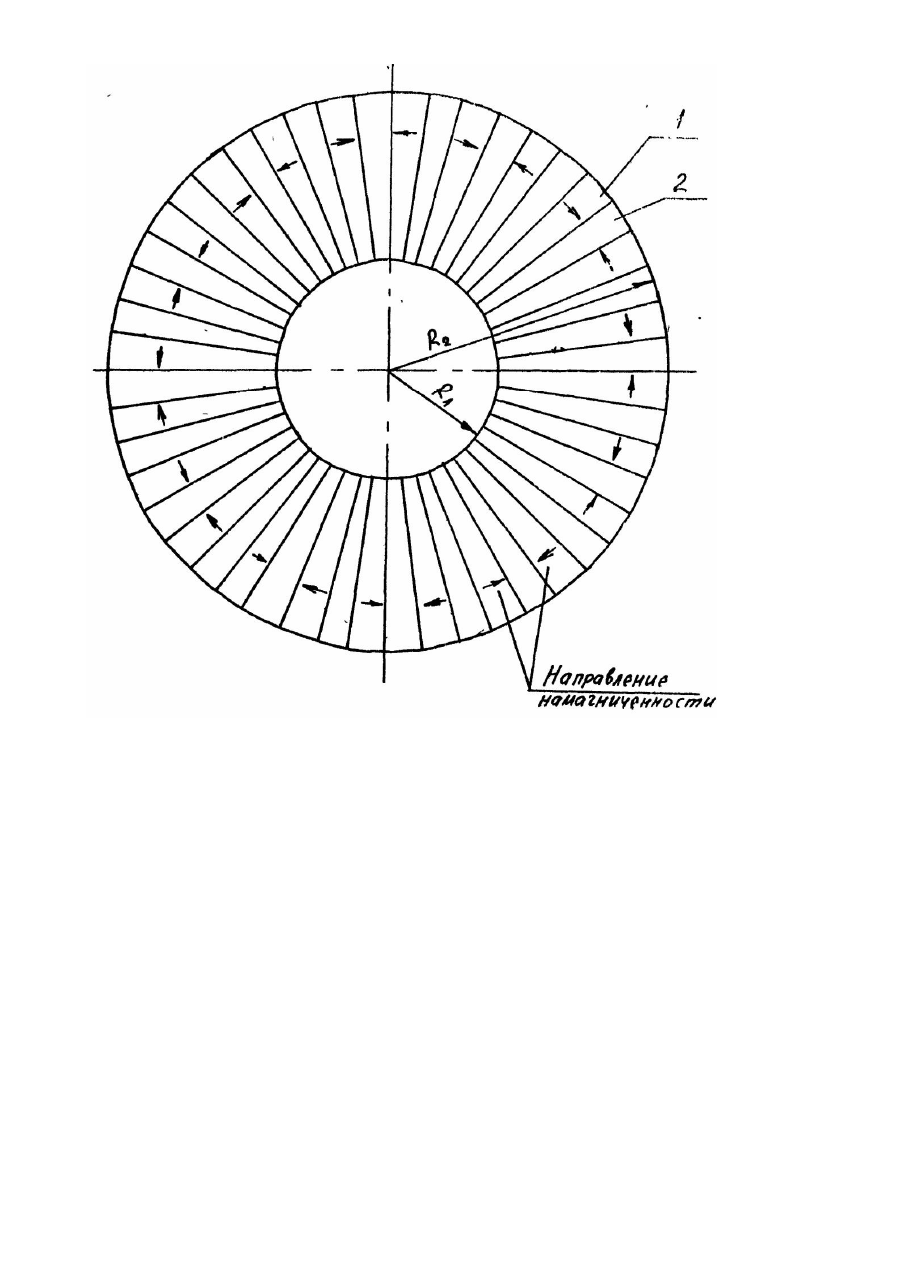

Индуктор для намагничивания многополюсных роторных магнитов, содержащий N полюсных участков (N  4 - число полюсов), выполненных из магнитомягкого материала, и N межполюсных участков, выполненных из анизотропного магнитотвердого материала с прямолинейной магнитокристаллической текстурой, причем полюсные и межполюсныё участки имеют в сечении форму равнобедренной трапеции, текстура материала межполюсных участков в сечении параллельна их основаниям, отличающийся тем, что внутренняя граница индуктора в сечении имеет вид правильного 2N - угольника.

Текст

Изобретение относится к электротехнике и может быть использовано для намагничивания постоянных роторных магнитов электрических машин. Известно устройство [1], содержащее индуктор, ярмо которого выполнено из магнитомягкого материала, а полюса - из магнитотвердого. Устройство снабжено намагничивающими обмотками, одна из которых размещена на полюсах индуктора, вторая - по внутренней расточке намагничиваемого магнита, и генератором импульсов тока, электрически соединенным с обмотками. Недостаток известного устройства заключается в том, что наличие внешней и внутренней намагничивающих токовых обмоток хотя и позволяет увеличить поле в рабочей зоне, но существенно усложняет конструкцию и требует постоянных затрат электроэнергии. Кроме того между участками из постоянных магнитов есть воздушные промежутки, размеры которых сравнимы с размерами самых магнитов, поэтому значительная часть магнитного потока рассеивается на магнитомягкое ярмо, что ведет к уменьшению величины магнитного потока в рабочей зоне индуктора. Наиболее близким по технической сущности к предлагаемому индуктору является устройство [2], содержащее полюсные участки, выполненные из магнитомягкого материала и межполюсные участки, выполненные из анизотропного магниготвердого материла с прямолинейной магнитокристаллической текстурой. Полюсные и межполюсные участки индуктора имеют в сечении форму равнобедренной трапеции, текстура материала межполюсных участков в сечении параллельна их основаниям. Поток магнитной энергии рассеивается меньше, однако форма полюсных и межполюсных участков такова, что магнитотвердый и магнитомягкий материалы используются неэффективно, т.к. сегменты, составляющие внутреннюю границу индуктора в работе последнего практически не участвуют. В основу изобретения поставлена задача усовершенствовать индуктор для намагничивания роторных магнитов, путем оптимизаций формы полюсных и межполюсных участков, за счет чего достигается повышение эффективности использования магнитных материалов и улучшается качество намагничивания многополюеных роторов. Поставленная задача решается тем, что в индукторе для намагничивания роторных магнитов, содержащем N полюсных участков (N £ 4 - число полюсов), выполненных из магнитомягкого материала, и N межполюсных участков, выполненных из анизотропного магнитотвердого материала с прямолинейной магнитокристаллической текстурой, причем полюсные и межполюсные участки имеют в сечении форуму равнобедренной трапеции, текстура материала межполюсных участков в сечении параллельна их основаниям, согласно изобретению, внутренняя граница индуктора в сечении имеет вид правильного 2N-угольника. Повышение эффективности использования магнитных материалов за счет проведенной оптимизации формы участков позволяет экономить дорогостоящий магнитотвердый материал при изготовлении индуктора. Улучшение качества намагничивания многополюсных роторов обуславливает повышение использования материала магнитов в объеме ротора. Сечение предлагаемого 24-полюсного ротора с изображением ориентации вектора намагниченности представлено на чертеже, оси магнитокристаллической текстуры магнитотвердого материала в сечении параллельны соответствующим основаниям трапеций участков [1]. Предлагаемое устройство содержит N ³ 4 участков (1). выполненных из анизотропного магнитотвердого материала с прямолинейной магнитокристаллической текстурой, и N ³ 4 участков (2), выполненных из магнитомягкого материала, все участки в.сечении имеют форму равнобедренной трапеции; магнитокристаллическая текстура материала межполюсного участка в сечении параллельна основаниям трапеции, внутренняя граница индуктора в сечении имеет вид правильного 2N-угольника. описывающего окружность радиуса R1 с внешней стороны сечение индуктора ограничено 2N угольником, вписанным в окружность радиуса R2. Индуктор изготавливается и работает следующим образом. Из магнитотвердого материала, имеющего прямолинейную магнитокристаллическую текстур у, например, из материалов, содержащих редкоземельные элементы (сплав КС37), или из сплава неодим-железо-бор, изготавливают цилиндрические участки с направлением осей легкого намагничивания, параллельным в сечении основаниям трапеций. После изготовления эти участки намагничивают в направлении осей легкого намагничивания каждый в отдельности в обычном намагничивающем устройстве. Из магнитомягкого материала, имеющего большую индукцию насыщения, например, изсплавов на железокобальтовой основе (пермендюр, марка 49К2ФВИ), изготавливают цилиндрические участки. Затем все участки скрепляются, например, склеиваются. Предназначенный для намагничивания магнит помещают в индуктор. При этом магнит намагничивается.

Дивитися

Додаткова інформація

Назва патенту англійською

Inductor for rotor magnet magnification

Автори англійською

Stadnik Ivan Petrovych, Horska Iryna Yuriivna, Miliukov Viktor Vasyliovych, Kosov Yevhen Dmytrovych

Назва патенту російською

Индуктор для намагничивания роторных магнитов

Автори російською

Стадник Иван Петрович, Горская Ирина Юрьевна, Милюков Виктор Васильевич, Косов Евгений Дмитриевич

МПК / Мітки

МПК: H01F 13/00
