1. Дешламатор, включающий корпус с уста­новленным в верхней части загрузочным приспособ­лением в виде обращенного большим основанием к днищу корпуса усеченного конуса с отражателем, установленным под ним и соосно ему, установлен­ные в верхней и нижней части корпуса приспособле­ния для разгрузки продуктов разделения, отличающийся тем, что, с целью повышения произ­водительности и качества разделения за счет оптимизации условий разделения, загрузочное приспособление в нижней части снабжено системой из двух соосных этому приспособлению соединенных меньшими основаниями полых усеченных конусов, при этом нижнее основание нижнего полого усечен­ного конуса расположено на глубине 0,4-0,8 высо­ты корпуса, а отражатель установлен на выходе из нижнего полого усеченного конуса соосно ему и выполнен в виде конуса, расположенного верши­ной вверх.

2. Дешламатор по п. 1, отличающийся тем, что диаметр меньшего основания усеченных конусов системы составляет 0,5-1,1 диаметра меньшего ос­нования загрузочного приспособления.

3. Дешламатор по ли. 1 и 2, отличающийся тем, что отражатель установлен с возможностью пере­мещения по вертикали.

Текст

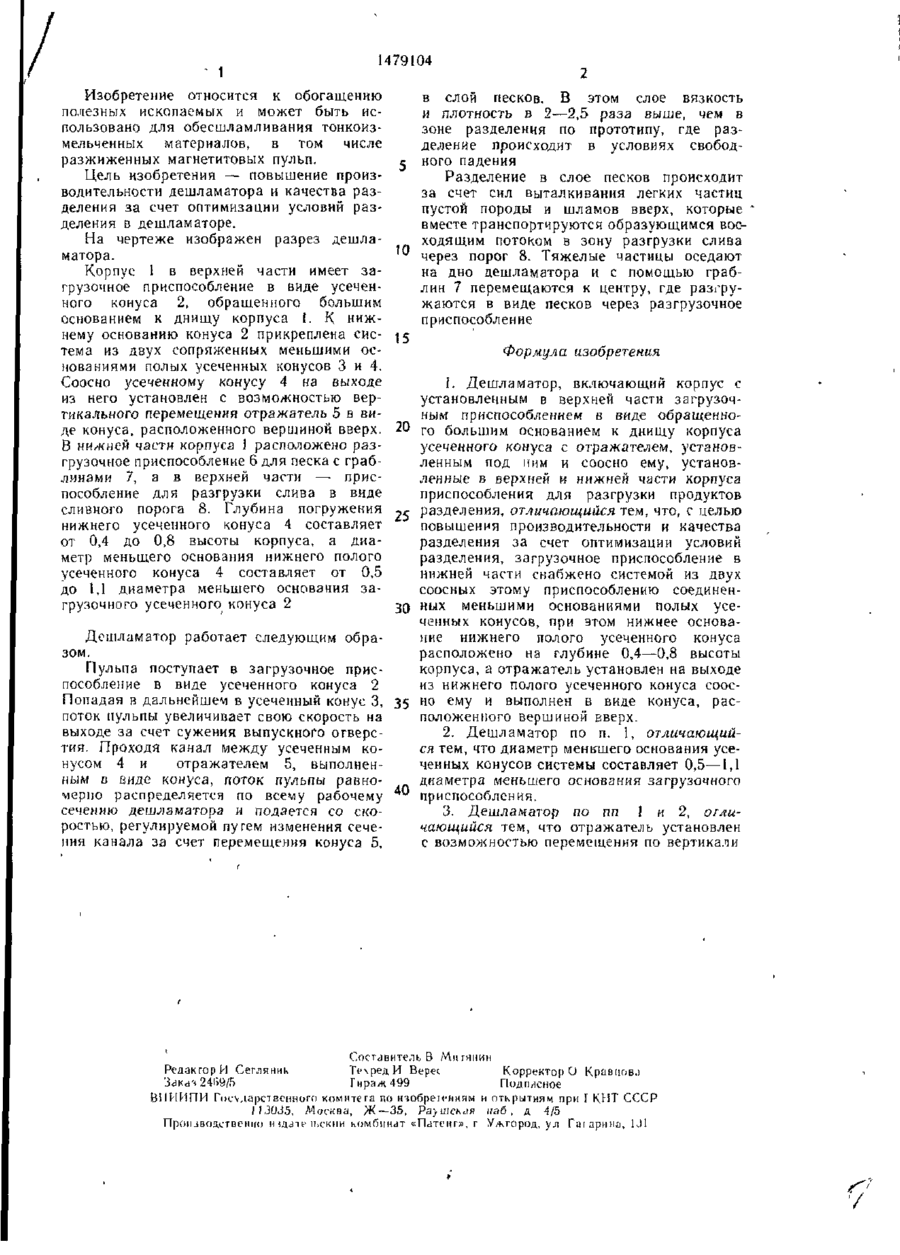

Изобретение относится к обогащению полезных ископаемых, в частности к обесшламливанию тонкоизмельченных материалов Цель — повышение производитель ности и качества разделения за счет оптимизации условий разделения Дешламатор состоит из корпуса I, загрузоч СО о Пески 1 1479104 Изобретение относится к обогащению полезных ископаемых и может быть использовано для обесшламливания тонкоизмельченных материалов, в том числе разжиженных магнетитовых пульп. Цель изобретения — повышение производительности дешламатора и качества разделения за счет оптимизации условий разделения в дешламаторе. На чертеже изображен разрез дешла10 матора. Корпус 1 в верхней части имеет загрузочное приспособление в виде усеченного конуса 2, обращенного большим основанием к днищу корпуса I. К нижнему основанию конуса 2 прикреплена сис- 15 тема из двух сопряженных меньшими основаниями полых усеченных конусов 3 и 4. Соосно усеченному конусу 4 на выходе из него установлен с возможностью вертикального перемещения отражатель 5 в виде конуса, расположенного вершиной вверх. 20 В нижней части корпуса J расположено разгрузочное приспособление 6 для песка с граблинами 7, а в верхней части — приспособление для разгрузки слива в виде сливного порога 8. Глубина погружения __ нижнего усеченного конуса 4 составляет от 0,4 до 0,8 высоты корпуса, а диаметр меньшего основания нижнего полого усеченного конуса 4 составляет от 0,5 до 1,1 диаметра меньшего основания загрузочного усеченного конуса 2 30 Дешламатор работает следующим образом. Иульпа поступает в загрузочное приспособление в виде усеченного конуса 2 Попадая в дальнейшем в усеченный конус 3, 35 поток пульпы увеличивает свою скорость на выходе за счет сужения выпускного отверстия. Проходя канал между усеченным конусом 4 и отражателем 5, выполненным о виде конуса, поток пульпы равномерно распределяется по всему рабочему 40 сечению дешламатора и подается со скоростью, регулируемой пугем изменения сечения канала за счет перемещения конуса 5, в слой песков. В этом слое вязкость и плотность в 2—2,5 раза выше, чем в зоне разделения по прототипу, где разделение происходит в условиях свободного падения Разделение в слое песков происходит за счет сил выталкивания легких частиц пустой породы и шламов вверх, которые вместе транспортируются образующимся восходящим потоком в зону разгрузки слива через порог 8. Тяжелые частицы оседают на дно дешламатора и с помощью граблин 7 перемещаются к центру, где разгружаются в виде песков через разгрузочное приспособление Формула изобретения I. Дешламатор, включающий корпус с установленным в верхней части загрузочным приспособлением в виде обращенного большим основанием к днищу корпуса усеченного конуса с отражателем, установленным под ним и соосно ему, установленные в верхней и нижней части корпуса приспособления для разгрузки продуктов разделения, отличающийся тем, что, с целью повышения производительности и качества разделения за счет оптимизации условий разделения, загрузочное приспособление в нижней части снабжено системой из двух соосных этому приспособлению соединенных меньшими основаниями полых усеченных конусов, при этом нижнее основание нижнего полого усеченного конуса расположено на глубине 0,4—0,8 высоты корпуса, а отражатель установлен на выходе из нижнего полого усеченного конуса соосно ем У и выполнен в виде конуса, расположенного вершиной вверх, 2. Дешламатор по п. 1, отличающийся тем, что диаметр меньшего основания усеченных конусов системы составляет 0,5—1,1 диаметра меньшего основания загрузочного приспособления. 3. Дешламатор по пп і и 2, отличающийся тем, что отражатель установлен с возможностью перемещения по вертикали Составитель В Мигянин РедакгорИ Сегляник Техред И Верес Корректор О Кравцов.) 3dKd4 241)9/5 Тираж 499 Подписное В І І И И П И Государственного комитета по ичобреіениям н открытиям при [ КИТ СССР I 13035. Москва, Ж —35, Раушская чаб , д 4/5 Производственно и man- и.екни комбинат «Патент», г Ужгород, ул Гагарина, 1J1 Ґ''
