Магнітний дешламатор

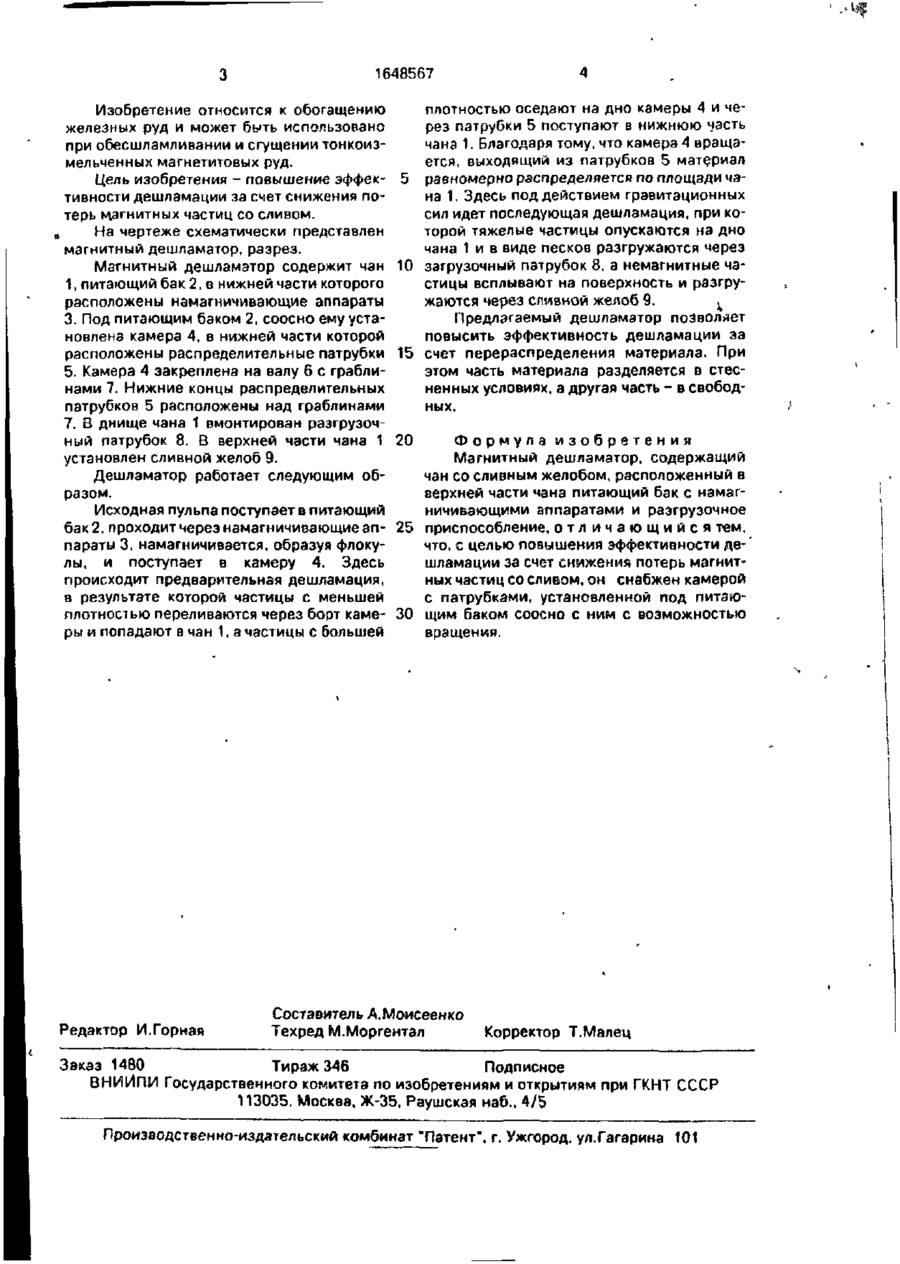

гою І com к ГОЦИЛЛИСТИЧГСКИХ В 03 С 1/02 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4688042/03 (22)03.05 39 (46) 15 05 91. Бюл.г*18 (71) Научно-исследовательский и проектиый институт по обогащению и агломерации руд черных металлов "Мехэнобочермет" (72) В.Д.Потапов, Л.АЛомовцев, Н.Л Колесниченко. В,М.Мясоедов, Л.Б.Минухин и А Е.Рахманов (53)621.928.89(088 8) (56) Авторское свидетельство СССР № 770514, кл. В 03 С 1/08, 1979, Авторское свидетельство СССР N?1278027, кл. В 03 В 5/62, 1984. (54) МАГНИТНЫЙ ДЕШЛАМАТОР (57) Изобретение относится к дешламации тонкоизмельчеиных магнетитовых руд. Цель - повышение эффективности дешламации зз счет снижения потерь магнитных частиц со сливом. Дешламатор содержит чан 1 со сливным желобом 9. В верхней части чана 1 расположен питающий бак 2 с намагничивающими аппаратами 3. На оалу 6 закреплена камера (К) 4 с распределительными патрубками (П) 5 В нижней части чана 1 находится разгрузочное приспособление 8. На валу 6 закреплены также граблины 7 Пульпа из бака 2 через намагничивающие аппараты 3 поступает в К 4 Здесь происходит предварительная дешламэция. Тяжелые частицы оседают на дно К 4 и через пульпы П 5 поступают в нижнюю часть чана 1. Благодаря вращению П 5 осевший материал равномерно распределяется по площади чана 1. Здесь осуществляется дальнейшая дешламацмя Пески разгружаются через приспособленке 8, а шламы всплывают к слианому желобу. Легкая часть пульпы переливается через край К 4 и попадает в чан 1. Здесь в условиях меньшей плотности пульпы происходит оседание тяжелой фракции и слив легкой. 1 ил. I .. с 1648567 Изобретение относится к обогащению железных руд и может быть использовано при обесшламливании и сгущении тонкоизмельченных магнетитових руд. Цель изобретения - повышение эффективности дешламации за счет снижения потерь магнитных частиц со сливом. На чертеже схематически представлен магнитный дешламатор, разрез. Магнитный дешламатор содержит чан 1, питающий бак 2, в нижней части которого расположены намагничивающие аппараты 3. Под питающим баком 2, соосно ему установлена камера 4, в нижней части которой расположены распределительные патрубки 5. Камера 4 закреплена на валу 6 с граблинами 7. Нижние концы распределительных патрубков 5 расположены над граблинами 7. В днище чана 1 вмонтирован разгрузочный патрубок 8. В верхней части чана 1 установлен сливной желоб 9. Дешламатор работает следующим образом. Исходная пульпа поступает в питающий бак 2, проходит через намагничивающие anпараты 3. намагничивается, образуя флокулы, и поступает в камеру 4. Здесь происходит предварительная дешламация, в результате которой частицы с меньшей ллотносіью переливаются через борт камеры и попадают в чан 1, а частицы с большей Редактор И.Горная плотностью оседают на дно камеры 4 и через патрубки 5 поступают в нижнюю часть чана 1. Благодаря тому, что камера А вращается, выходящий из патрубков 5 материал 5 равномерно распределяется по площади чана 1. Здесь под действием гравитационных сил идет последующая дешламация, при которой тяжелые частицы опускаются на дно чана 1 и в виде песков разгружаются через 10 загрузочный патрубок 8. а немагнитные частицы всплывают на поверхность и разгружаются через сливной желоб 9. ^ Предлагаемый дешлэматор позволяет повысить эффективность дешламации за 15 счет перераспределения материала. При этом часть материала разделяется в стесненных условиях, а другая часть - в свободных. 20 Формула изобретения Магнитный дешламатор, содержащий чан со сливным желобом, расположенный в верхней части чана питающий бак с намагничивающими аппаратами и разгрузочное 25 приспособление, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности дешламации за счет снижения потерь магнитных частиц со сливом, он снабжен камерой с патрубками, установленной под питаю30 щим баком соосно с ним с возможностью вращения. Составитель А.Моисеенко Техред М.Моргентэл Корректор Т.Малец Заказ 1480 Тираж 346 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина 101
