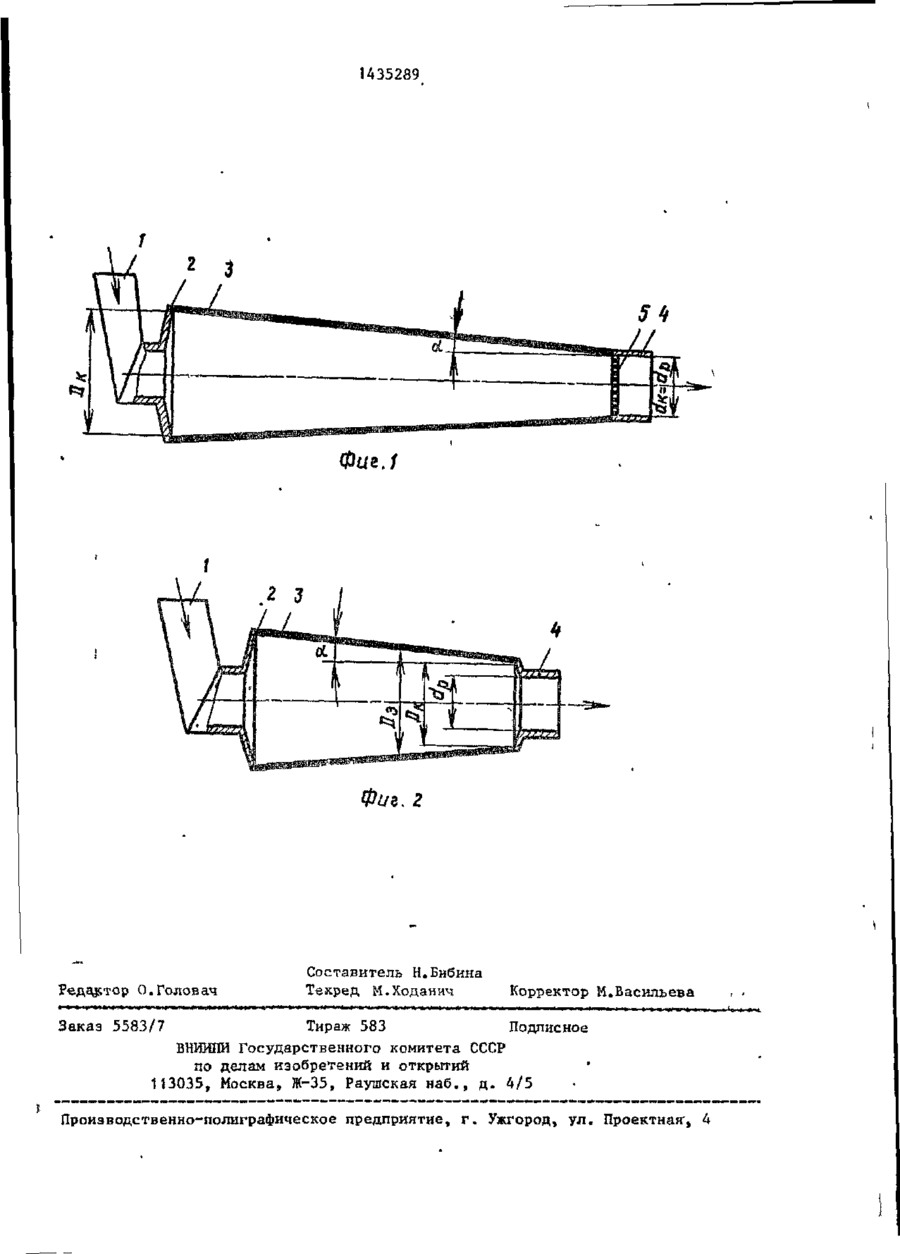

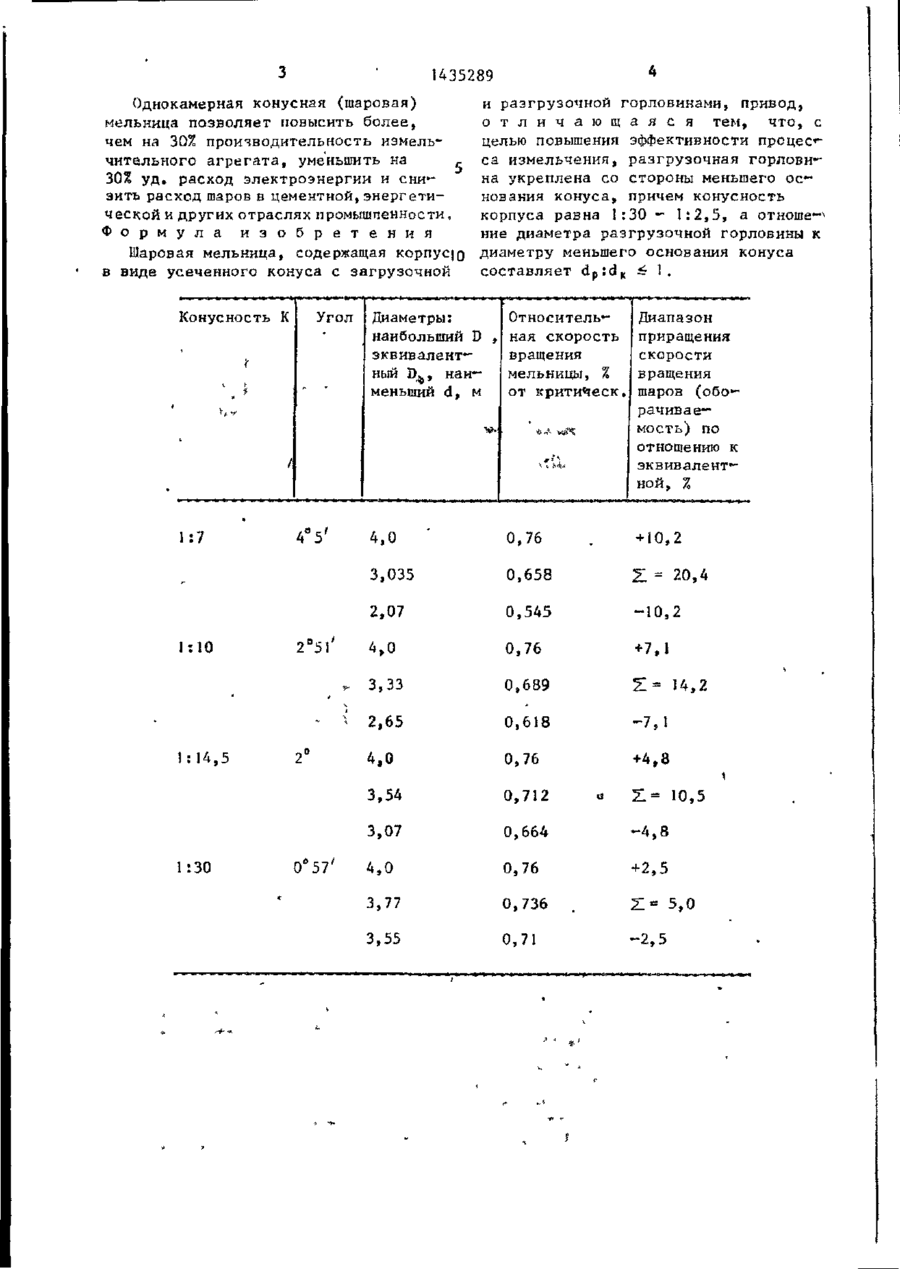

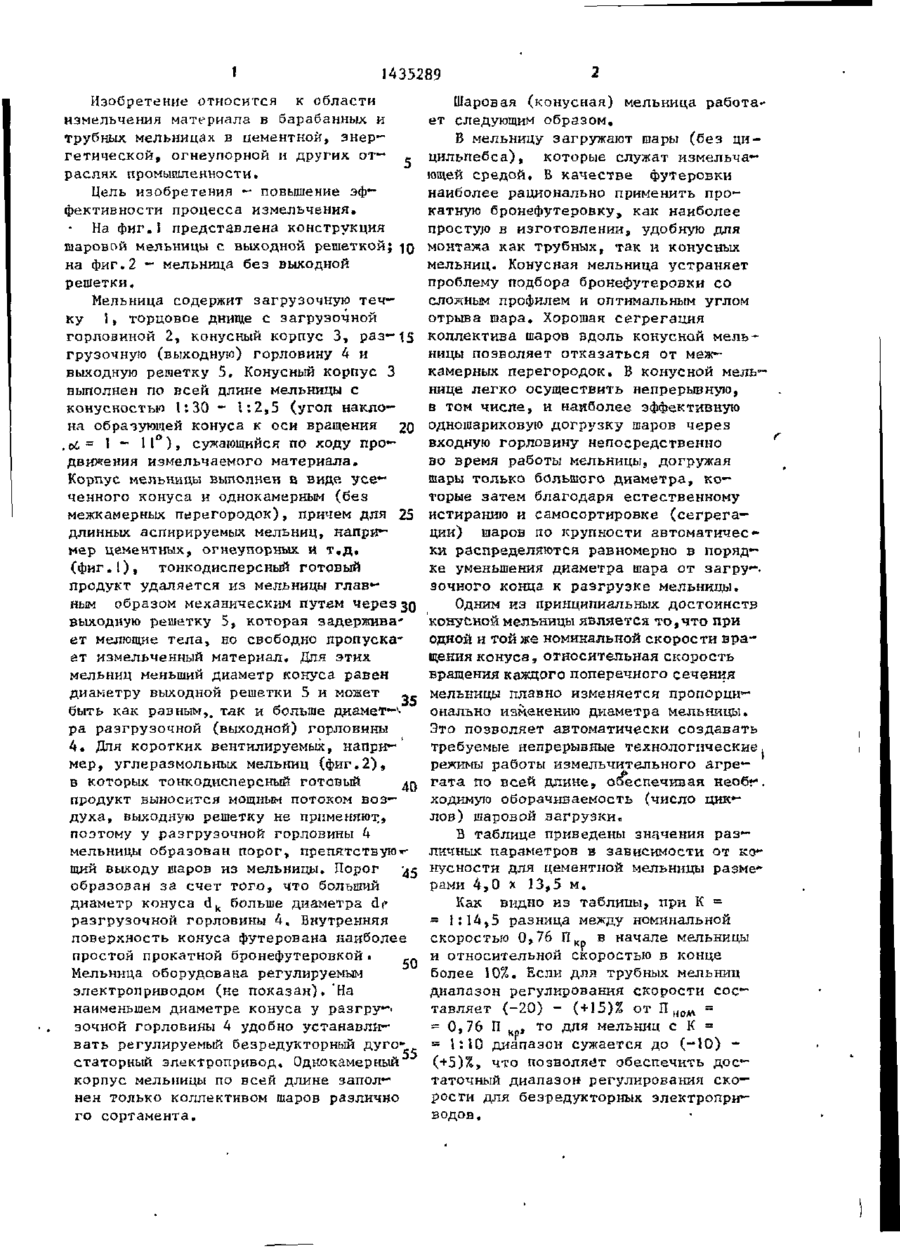

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (51)4 В 02 С 17/04 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО'ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ПИСАНИЕ ИЗОБРЕТЕНИЯ (21) (22) (46) (75) (53) 4226155/29-33 08.04.87 07.11.88, Бюл.№ 41 В.Р.Ковалюх 621.925.6(088.8) f * (56) Ромадин Б.П, Пылеприготовление.— М.: Госэнергоиздат, 1953, с. 251. Авторское свидетельство СССР '» 876156, кл. В 02 С 17/04, 1981. (54) ШАРОВАЯ МЕЛЬНИЦА (57) Изобретение относится к шаровой мельнице для измельчения сыпучих материалов. Цель изобретения — повышение эффективности процесса измельче ния. Шаровая мельница состоит из корпуса в виде усеченного конуса, расположенного между загрузочной и разгрузочной горловинами» Новым в шаровой мельнице является то, что меньшее основание усеченного конуса, выполнен-ного по всей длине мельницы, располо-" жено у разгрузочной горловины, причем конусность корпуса равна (1:30) (1:2,5), отношение диаметра разгрузчэчной горловины к диаметру разгрузочной горловины к диаметру меньшего основа*ния конуса составляет d p :d K 6= 1 - 11°), сужающийся по ходу продвижения измельчаемого материала. Корпус мельницы выполнен в виде усе. ченного конуса и однокамерным (без межкамерных перегородок), причем для 25 длинных аспирируемых мельниц, например цементных, огнеупорных и т.д. (фиг.1), тонкодисперсный готовый продукт удаляется из мельницы главным образом механическим путем через зо выходную решетку 5, которая задержива* ет мелющие тела, но свободно пропуска* ет измельченный материал. Для этих мельниц меньший диаметр конуса равен диаметру выходной решетки 5 и монет ._ быть как равным,, так и больше диамет—*• ра разгрузочной (выходной) горловины 4. Для коротких вентилируемых, например, углеразмольных мельниц (фиг.2), в которых тонкодисперсный готовый 40 продукт выносится мощным потоком воздуха, выходную решетку не применяют, поэтому у разгрузочной горловины 4 мельницы образован порог, препятствую*' щий выходу шаров из мельницы. Порог ' 5 4 образован за счет того, что больший диаметр конуса d k больше диаметра dr разгрузочной горловины 4, Внутренняя поверхность конуса футерована наиболее простой прокатной бронефутеровкой • Мельница оборудована регулируемым 50 электроприводом (не показан). На наименьшем диаметре конуса у разгру—« эочной горловины 4 удобно устанавливать регулируемый безредукторный дугостаторный электропривод. Однокамерный корпус мельницы по всей длине заполнен только коллективом шаров различно го сортамента, Шаровая (конусная) мельница работает следующим образом. Б мельницу загружают шары (без цицильпебса), которые служат измельчающей средой. В качестве футеровки наиболее рационально применить прокатную бронефутеровку, как наиболее простуд в изготовлении, удобную для монтажа как трубных, так и конусных мельниц. Конусная мельница устраняет проблему подбора бронефутеровки со сложным профилем и оптимальным углом отрыва шара. Хорошая сегрегация коллектива шаров вдоль конусной мельницы позволяет отказаться от межкамерных перегородок. В конусной мельнице легко осуществить непрерывную, в том числе, и наиболее эффективную одношариковую догрузку шаров через входную горловину непосредственно во время работы мельницы, догружая шары только большого диаметра, которые затем благодаря естественному истиранию и самосортировке (сегрегации) шаров по крупности автоматичес* ки распределяются равномерно в поряд*" ке уменьшения диаметра шара от загру—зочного конца к разгрузке мельницы. Одним из принципиальных достоинств конусной мельницы является то,что при одной и той же номинальной скорости вращения конуса, относительная скорость вращения каждого поперечного сечения мельницы плавно изменяется пропорционально изменению диаметра мельницы. Это позволяет автоматически создавать требуемые непрерывные технологические, режимы работы измельчительного агрегата по всей длине, обеспечивая необг. ходимуга оборачиваемость (число циклов) шаровой загрузки. В таблице приведены значения различных параметров в зависимости от конусности для цементной мельницы размерами 4,0 х 13,5 м. Как видно из таблицы, при К = = 1:14,5 разница между номинальной скоростью 0,76 П к р в начале мельницы и относительной скоростью в конце более 10%. Если для трубных мельниц диапазон регулирования скорости составляет (-20) - ( + 15)% от П но/л = 0,76 П , то для мельниц с К = = 1 : 1 0 диапазон сужается до (-10) (+5)%, что позволяет обеспечить достаточный диапазон- регулирования скорости для безредукторных электроприводов. 1435289 Однокамерная конусная (шаровая) мельница позволяет повысить более, чем на 30% производительность измельчительного агрегата, уменьшить на _ 30% уд. расход электроэнергии и снизить расход шаров в цементной, энергетической и других отраслях промышпенности. Ф о р м у л а и з о б р е т е н и я Шаровая мельница, содержащая корпус|д в виде усеченного конуса с загрузочной Конусность К Угол • < • \ и разгрузочной горловинами, привод, о т л и ч а ю щ а я с я тем, что, с целью повышения эффективности процес»" са измельчения, разгрузочная горловина укреплена со стороны меньшего основания конуса, причем конусность корпуса равна 1:30 - 1:2,5, а отноше-^ ние диаметра разгрузочной горловины к диаметру меньшего основания конуса составляет d p : d K ^ 1. ОтносительДиаметры: наибольший D , ная скорость эквивалентвращения ный Ц^, наимельницы, % меньший d, м от крити^еск. •вд. / 1:7 4 е 5' Диапазон приращения скорости вращения шаров (оборачиваемость) по отношению к эквивалентной, % -10,2 4,0 0,76 +7,1 0,689 Z~ - 14,2 0,618 4,0 0,76 +4,8 0,712 21* 10,5 3,07 0°57' 0,545 3,54 1:30 7L = 20,4 2,65 2° 0,658 3,33 1: 14,5 + 10,2 2,07 2°5i' 0,76 3,035 1:10 4,0 0,664 -4,8 4,0 0,76 + 2,5 3,77 0,736 Г = 5,0 3,55 0,71 1435289 Фае./ Фиг. г Редактор О.Голов ач Составитель Н.Бибина Техред М.Ходанич Корректор М.Васильева Заказ 5583/7 Тираж 583 Подписное ВНИЙПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная", 4
