Формула / Реферат

Пристрій попередження відкладення парафіну на внутрішній поверхні трубопроводу, який містить корпус із входом і виходом, електромагніт, сталевий керн якого виготовлено у вигляді стрижня з кільцевими пазами, у яких розміщені котушки електромагніта, який відрізняється тим, що корпус, він же електромагніт, має сталевий керн у вигляді труби, на зовнішній поверхні якої розташовані теплоізолювальна оболонка, котушка електромагніта і захисний кожух, а у порожнині входу прорізані гвинтоподібні пази, основи яких виконані з конусністю, наприклад, 1:4, порожнини входу і виходу обладнані муфтами, наприклад діамагнітними, а прохідний канал пристрою виконаний з постійним перерізом, який дорівнює, наприклад, діаметру насосно-компресорних труб.

Текст

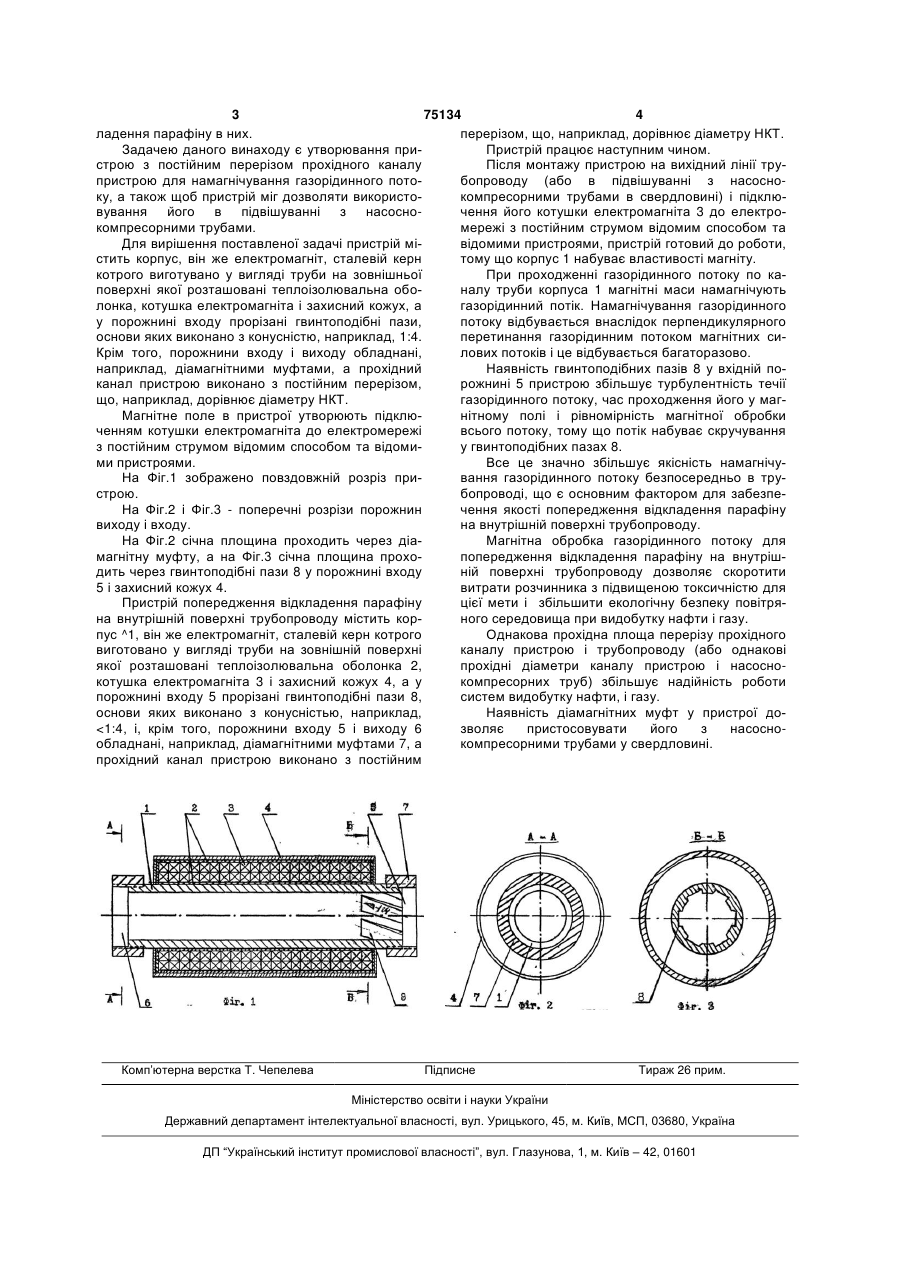

Пристрій попередження відкладення парафіну на внутрішній поверхні трубопроводу, який містить корпус із входом і виходом, електромагніт, сталевий керн якого виготовлено у вигляді стрижня з кільцевими пазами, у яких розміщені котушки електромагніта, який відрізняється тим, що корпус, він же електромагніт, має сталевий керн у вигляді труби, на зовнішній поверхні якої розташовані теплоізолювальна оболонка, котушка електромагніта і захисний кожух, а у порожнині входу прорізані гвинтоподібні пази, основи яких виконані з конусністю, наприклад, 1:4, порожнини входу і виходу обладнані муфтами, наприклад діамагнітними, а прохідний канал пристрою виконаний з постійним перерізом, який дорівнює, наприклад, діаметру насосно-компресорних труб. Винахід відноситься до гірничопромислової галузі і може бути використано в газовій і нафтовій промисловості. Відомий пристрій - башмак обсадної колони [по авторському свідоцтву SU 1176065]. Пристрій містить корпус і направляючий патрубок. Корпус виконано з пакета магнітних кілець з гвинтоподібними елементами із внутрішньої і зовнішньої сторін і утворюють з внутрішньою поверхнею корпуса кільцеву порожнину, а корпус проти верхній частки кільцевої порожнини використано з радіальними отворами, що поєднують порожнину обсадної колони із понад колонним простором через порожнину магнітних кілець і кільцеву порожнину. При проходженні цементного розчину через порожнину магнітних кілець і кільцеву порожнину пристрою магнітні маси намагнічують цементний розчин. Недоліком такого пристрою є те, що канали для проходження потоку рідини виконані з гвинтоподібними елементами, які з одного боку збільшують турбулентність течії цементного розчину, час проходження його у магнітному полі і рівномірність магнітної обробки всього потоку, а з іншого боку, вони виконані у вигляді складного лабіринту, що перешкоджає спуску контрольно-вимірювальних приладів до забою свердловини. Найбільш близьким аналогом-прототипом є апарат для електромагнітної обробки води [див. книги А.В.Бибишев, З.Я.Рабинович "Експлуатація магістральних газопроводів", Москва, ГОСТИЗДАТ, 1963, стр.212-213]. Відомий пристрій містить корпус, у внутрішньої порожнині якого розташовано мідний кожух з електромагнітом, сталевій керн котрого виготувано у вигляді стрижня з кільцевими пазами, в яких розташовані котушки електромагніта. У кільцевому проміжку, який утворюють між собою корпус пристрою і мідний кожух з електромагнітом, рухома вода перетинає магнітні потоки, які утворені електромагнітом і корпусом пристрою, внаслідок чого проходить з нею магнітна обробка. Недоліком відомого пристрою є його кільцевий проміжок між корпусом і мідним кожухом, що перешкоджає проводити технологічні операції для підтримки викидних ліній нафтових і газових свердловин у робочому стані, наприклад, при необхідності пропуску очищувального поршня. Крім того, громіздкість пристрою не дозволяє використовування його в підвищуванні з насоснокомпресорними трубами для попередження відк (19) UA (11) 75134 (13) C2 (21) 2003109781 (22) 31.10.2003 (24) 15.03.2006 (46) 15.03.2006, Бюл. № 3, 2006 р. (72) Донской Дмитро Федорович, Донской Федір Павлович, Донська Марія Дмитрівна, Сливканич Володимир Семенович, Хоменко Генадій Олександрович, Кобеза Олександр Іванович (73) ДОЧІРНЯ КОМПАНІЯ "УКРГАЗВИДОБУВАННЯ" ГАЗОПРОМИСЛОВЕ УПРАВЛІННЯ "ХАРКІВГАЗВИДОБУВАННЯ" (56) UA 30758, Е21В43/24, 15.12.2000 SU 1176065, Е21В33/16, 30.08.85 SU 857443, Е21В43/00, 23.08.81 CN 2303929, Е21В37/00, 13.01.99 RU 2090739, Е21В37/02, 20.09.97 US 4995462, 166/304, 26.02.91 3 75134 4 ладення парафіну в них. перерізом, що, наприклад, дорівнює діаметру НКТ. Задачею даного винаходу є утворювання приПристрій працює наступним чином. строю з постійним перерізом прохідного каналу Після монтажу пристрою на вихідний лінії трупристрою для намагнічування газорідинного потобопроводу (або в підвішуванні з насосноку, а також щоб пристрій міг дозволяти використокомпресорними трубами в свердловині) і підклювування його в підвішуванні з насосночення його котушки електромагніта 3 до електрокомпресорними трубами. мережі з постійним струмом відомим способом та Для вирішення поставленої задачі пристрій мівідомими пристроями, пристрій готовий до роботи, стить корпус, він же електромагніт, сталевій керн тому що корпус 1 набуває властивості магніту. котрого виготувано у вигляді труби на зовнішньої При проходженні газорідинного потоку по каповерхні якої розташовані теплоізолювальна обоналу труби корпуса 1 магнітні маси намагнічують лонка, котушка електромагніта і захисний кожух, а газорідинний потік. Намагнічування газорідинного у порожнині входу прорізані гвинтоподібні пази, потоку відбувається внаслідок перпендикулярного основи яких виконано з конусністю, наприклад, 1:4. перетинання газорідинним потоком магнітних сиКрім того, порожнини входу і виходу обладнані, лових потоків і це відбувається багаторазово. наприклад, діамагнітними муфтами, а прохідний Наявність гвинтоподібних пазів 8 у вхідній поканал пристрою виконано з постійним перерізом, рожнині 5 пристрою збільшує турбулентність течії що, наприклад, дорівнює діаметру НКТ. газорідинного потоку, час проходження його у магМагнітне поле в пристрої утворюють підклюнітному полі і рівномірність магнітної обробки ченням котушки електромагніта до електромережі всього потоку, тому що потік набуває скручування з постійним струмом відомим способом та відомиу гвинтоподібних пазах 8. ми пристроями. Все це значно збільшує якісність намагнічуНа Фіг.1 зображено повздовжній розріз привання газорідинного потоку безпосередньо в трустрою. бопроводі, що є основним фактором для забезпеНа Фіг.2 і Фіг.3 - поперечні розрізи порожнин чення якості попередження відкладення парафіну виходу і входу. на внутрішній поверхні трубопроводу. На Фіг.2 січна площина проходить через діаМагнітна обробка газорідинного потоку для магнітну муфту, а на Фіг.3 січна площина прохопопередження відкладення парафіну на внутрішдить через гвинтоподібні пази 8 у порожнині входу ній поверхні трубопроводу дозволяє скоротити 5 і захисний кожух 4. витрати розчинника з підвищеною токсичністю для Пристрій попередження відкладення парафіну цієї мети і збільшити екологічну безпеку повітряна внутрішній поверхні трубопроводу містить корного середовища при видобутку нафти і газу. пус ^1, він же електромагніт, сталевій керн котрого Однакова прохідна площа перерізу прохідного виготовано у вигляді труби на зовнішній поверхні каналу пристрою і трубопроводу (або однакові якої розташовані теплоізолювальна оболонка 2, прохідні діаметри каналу пристрою і насоснокотушка електромагніта 3 і захисний кожух 4, а у компресорних труб) збільшує надійність роботи порожнині входу 5 прорізані гвинтоподібні пази 8, систем видобутку нафти, і газу. основи яких виконано з конусністью, наприклад, Наявність діамагнітних муфт у пристрої до

Дивитися

Додаткова інформація

Назва патенту англійською

Appliance for prevention of paraffin deposit at the inner surface of pipeline

Автори англійською

Donskoi Dmytro Fedorovych, Donskoi Fedir Pavlovych, Donska Mariia Dmytrivna, Slyvkanych Volodymyr Semenovych, Khomenko Hennadii Oleksandrovych

Назва патенту російською

Устройство для предупреждения отложения парафина на внутренней поверхности трубопровода

Автори російською

Донской Дмитрий Федорович, Донской Федор Павлович, Донская Мария Дмитриевна, Сливканич Владимир Семенович, Хоменко Геннадий Александрович

МПК / Мітки

МПК: E21B 37/00

Мітки: поверхні, внутрішній, пристрій, трубопроводу, попередження, парафіну, відкладення
