Спосіб пуску енергетичного блоку з проміжним перегрівом пари

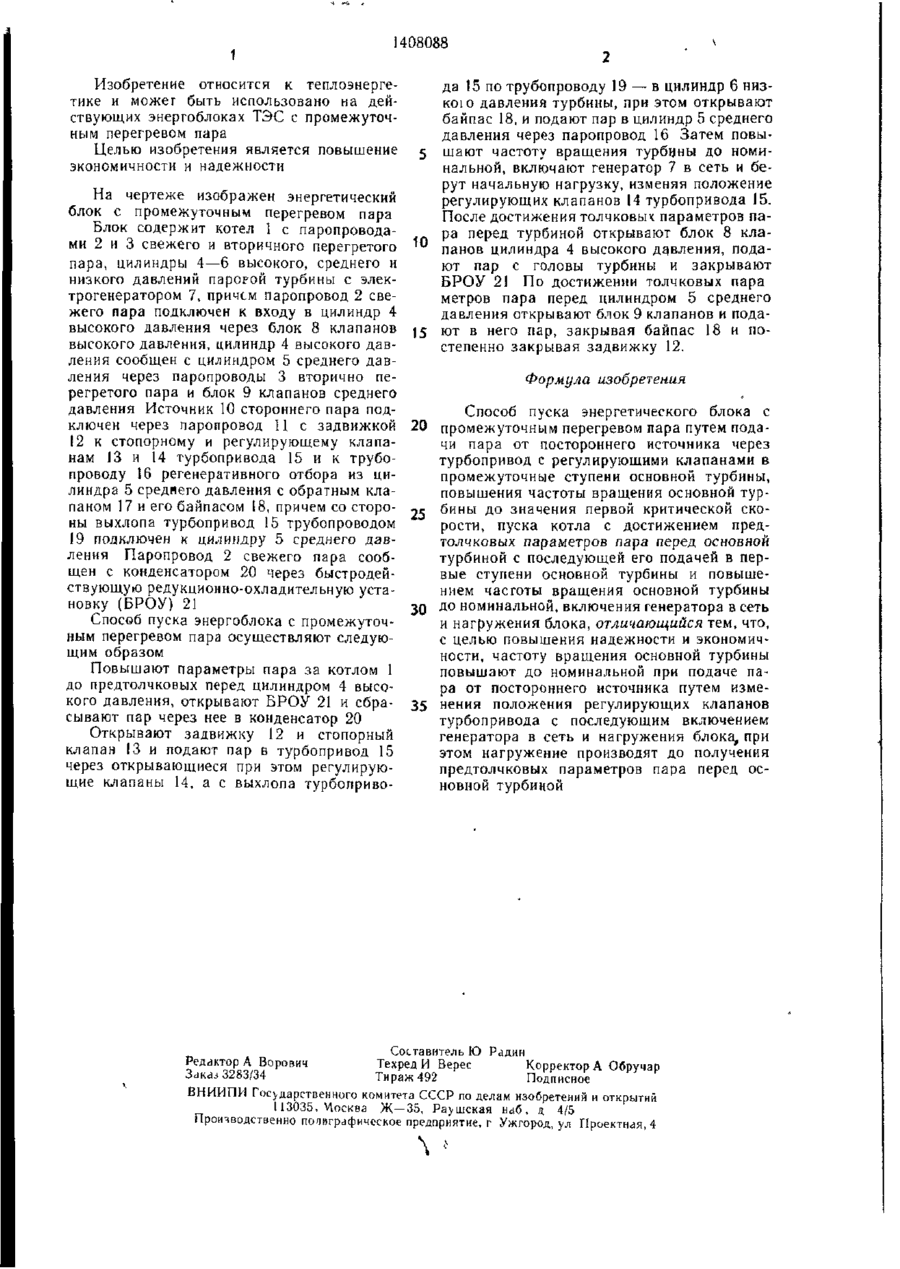

Изобретение относится к теплоэнергетике и м. б. использовано на действующих энергоблоках ТЭС. Цель изобретения — повышение экономичности и надежности. Источник 10 стороннего пара подключен через паропровод И с задвижкой 12 к стопорному 13 и регулирующим 14 клапанам турбопривода (ТП) 15 и к трубопроводу 16 регенеративного отбора из цилиндра 5 среднего давления Открывая задвижку и клапан 13, подают пар в ТП 15 через открывшиеся при этом клапаны 14, а с выхлопа ТП 15 пар подают через паропровод в цилиндр 5 Затем включают генератор 7 в сеть и берут начальную нагрузку, изменяя положения клапанов 14. По достижении толчковых параметров пара перед турбиной открывают блок 8 клапанов цилиндра 4 высокого 27 давления. 1 ил. G (Л О 00 о ОО 00 1 1408088 Изобретение относится к теплоэнергетике и можег быть использовано на действующих энергоблоках ТЭС с промежуточным перегревом пара Целью изобретения является повышение экономичности и надежности На чертеже изображен энергетический блок с промежуточным перегревом пара Блок содержит котел 1 с паропроводами 2 и 3 свежего и вторичного перегретого пара, цилиндры 4—6 высокого, среднего и низкого давлений паророй турбины с электрогенератором 7, причем паропровод 2 свежего пара подключен к входу в цилиндр 4 высокого давления через блок 8 клапанов высокого давления, цилиндр 4 высокого давления сообщен с цилиндром 5 среднего давления через паропроводы 3 вторично перегретого пара и блок 9 клапанов среднего давления Источник 10 стороннего пара подключен через паропровод 11 с задвижкой 12 к стопорному и регулирующему клапанам 13 и 14 турбопривода 15 и к трубопроводу 16 регенеративного отбора из цилиндра 5 среднего давления с обратным клапаном 17 и его байпасом 18, причем со стороны выхлопа турбопривод 15 трубопроводом 19 подключен к цилиндру 5 среднего давления Паропровод 2 свежего пара сообщен с конденсатором 20 через быстродействующую редукционно-охладительную установку (БРОУ) 21 Способ пуска энергоблока с промежуточным перегревом пара осуществляют следующим образом Повышают параметры пара за котлом 1 до предтолчковых перед цилиндром 4 высокого давления, открывают БРОУ 21 и сбрасывают пар через нее в конденсатор 20 Открывают задвижку 12 и стопорный клапан 13 и подают пар в турбопривод 15 через открывающиеся при этом регулирующие клапаны 14, а с выхлопа турбоприво да 15 по трубопроводу 19 — в цилиндр 6 низкою давления турбины, при этом открывают байпас 18, и подают пар в цилиндр 5 среднего давления через паропровод 16 Затем повышают частоту вращения турбины до номинальной, включают генератор 7 в сеть и берут начальную нагрузку, изменяя положение регулирующих клапанов 14 турбопривода 15. После достижения толчковык параметров пара перед турбиной открывают блок 8 кла10 панов цилиндра 4 высокого давления, подают пар с головы турбины и закрывают БРОУ 21 По достижении толчковых пара метров пара перед цилиндром 5 среднего давления открывают блок 9 клапанов и пода15 ют в него пар, закрывая байпас 18 и постепенно закрывая задвижку 12. Формула изобретения Способ пуска энергетического блока с 20 промежуточным перегревом пара путем подачи пара от постороннего источника через турбопривод с регулирующими клапанами в промежуточные ступени основной турбины, повышения частоты вращения основной турбины до значения первой критической ско25 рости, пуска котла с достижением предтолчковых параметров пара перед основной турбиной с последующей его подачей в первые ступени основной турбины и повышением частоты вращения основной турбины 30 Д° номинальной, включения генератора в сеть и нагружения блока, отличающийся тем, что, с целью повышения надежности и экономичности, частоту вращения основной турбины повышают до номинальной при подаче пара от постороннего источника путем изме35 нения положения регулирующих клапанов турбопривода с последующим включением генератора в сеть и нагружения блока, при этом нагружение производят до получения предтолчковых параметров пара перед основной турбиной Составитель Ю Радин Редактор А Ворович Техред И Верес Корректор А Обручар Заказ 3283/34 Тираж 492 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва Ж—35, Раушская наб , д 4/5 Производственно полиграфическое предприятие, г Ужгород, ул Проектная, 4 \
