Пристрій для виготовлення розгорток паперово-картонного паковання і етикеток

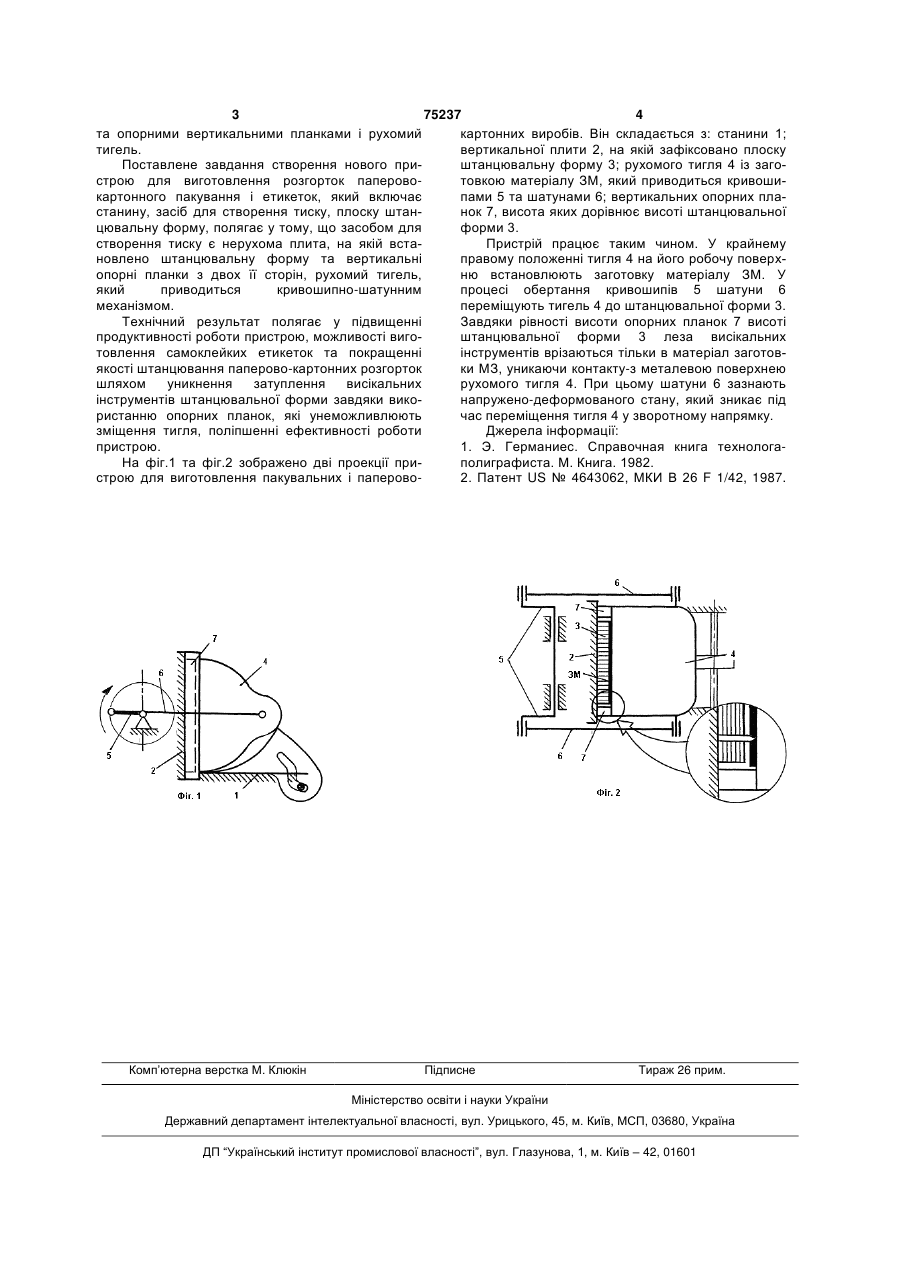

Пристрій для виготовлення розгорток паперово-картонного паковання і етикеток, який включає станину, притискний засіб, плоску штанцювальну форму, який відрізняється тим, що притискним засобом є нерухома плита, на якій встановлено штанцювальну форму, і рухомий тигель, який приводиться кривошипно-шатунним механізмом, причому нерухома плита додатково укомплектована вертикальними опорними планками з двох сторін штанцювальної форми. (19) (21) 20040604420 (22) 08.06.2004 (24) 15.03.2006 (46) 15.03.2006, Бюл. № 3, 2006 р. (72) Чехман Ярослав Іванович, Регей Іван Іванович, Банах Юрій Орестович (73) Українська академія друкарства (56) US 4643062 17.02.1987 UA 57601 15.11.2000 WO 2004/045811 03.06.2004 US 5176613 05.01.1993 UK 2092502 18.08.1982 3 75237 4 та опорними вертикальними планками і рухомий картонних виробів. Він складається з: станини 1; тигель. вертикальної плити 2, на якій зафіксовано плоску Поставлене завдання створення нового приштанцювальну форму 3; рухомого тигля 4 із загострою для виготовлення розгорток паперовотовкою матеріалу ЗМ, який приводиться кривошикартонного пакування і етикеток, який включає пами 5 та шатунами 6; вертикальних опорних пластанину, засіб для створення тиску, плоску штаннок 7, висота яких дорівнює висоті штанцювальної цювальну форму, полягає у тому, що засобом для форми 3. створення тиску є нерухома плита, на якій встаПристрій працює таким чином. У крайнему новлено штанцювальну форму та вертикальні правому положенні тигля 4 на його робочу поверхопорні планки з двох її сторін, рухомий тигель, ню встановлюють заготовку матеріалу ЗМ. У який приводиться кривошипно-шатунним процесі обертання кривошипів 5 шатуни 6 механізмом. переміщують тигель 4 до штанцювальної форми 3. Технічний результат полягає у підвищенні Завдяки рівності висоти опорних планок 7 висоті продуктивності роботи пристрою, можливості вигоштанцювальної форми 3 леза висікальних товлення самоклейких етикеток та покращенні інструментів врізаються тільки в матеріал заготовякості штанцювання паперово-картонних розгорток ки МЗ, уникаючи контакту-з металевою поверхнею шляхом уникнення затуплення висікальних рухомого тигля 4. При цьому шатуни 6 зазнають інструментів штанцювальної форми завдяки виконапружено-деформованого стану, який зникає під ристанню опорних планок, які унеможливлюють час переміщення тигля 4 у зворотному напрямку. зміщення тигля, поліпшенні ефективності роботи Джерела інформації: пристрою. 1. Э. Германиес. Справочная книга технологаНа фіг.1 та фіг.2 зображено дві проекції приполиграфиста. М. Книга. 1982. строю для виготовлення пакувальних і паперово2. Патент US № 4643062, МКИ В 26 F 1/42, 1987. Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
