Пристрій для утворення пристінного шару рідини низької в’язкості при транспортуванні нафти трубопроводом

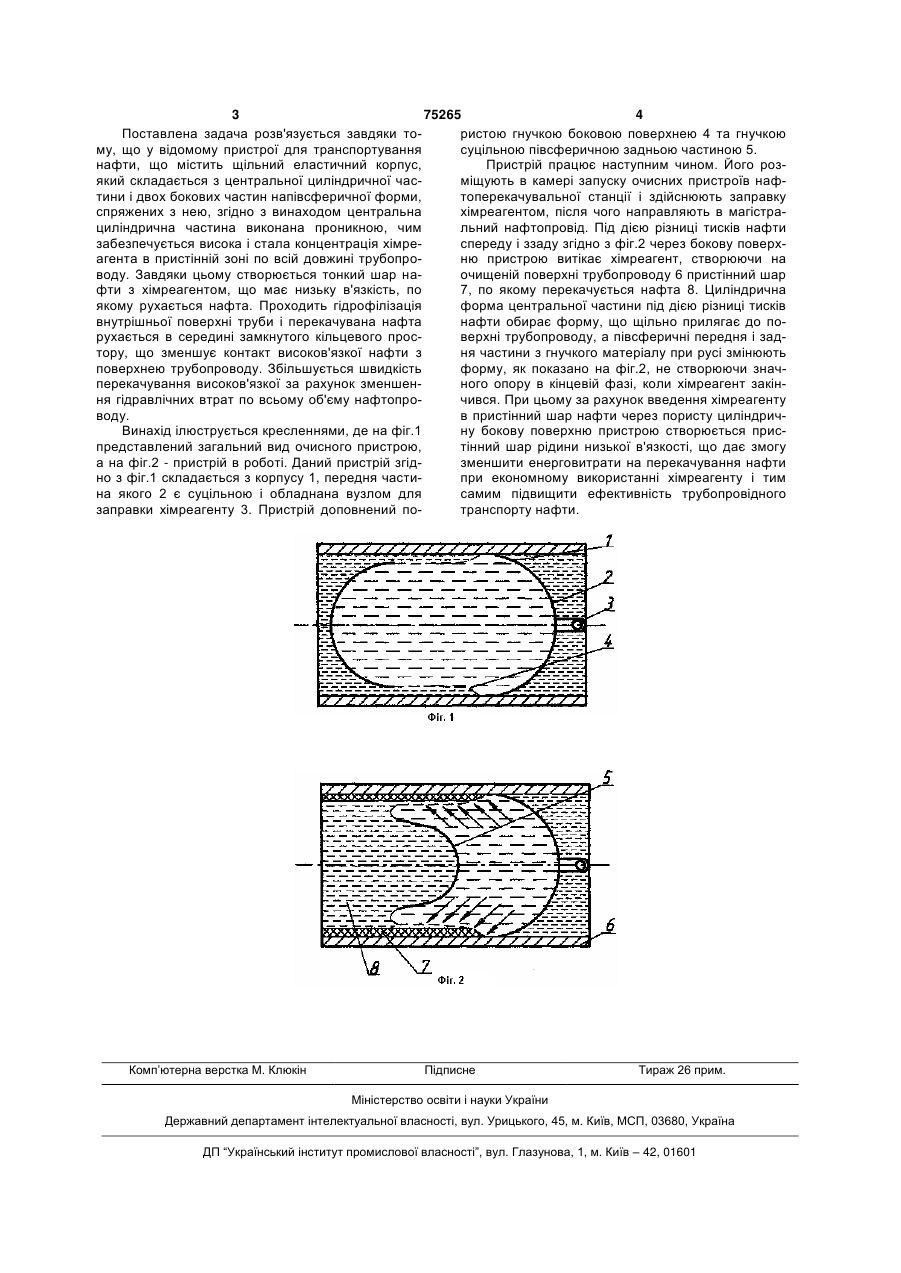

Пристрій для утворення пристінного шару рідини низької в’язкості при транспортуванні нафти трубопроводом, що містить еластичний корпус, який складається з центральної циліндричної частини і двох бокових частин напівсферичної форми, сполучених з нею, та вузол для заправки хімреагентом, який відрізняється тим, що центральна циліндрична частина виконана проникною. (19) (21) 20040706119 (22) 22.07.2004 (24) 15.03.2006 (46) 15.03.2006, Бюл. № 3, 2006 р. (72) Середюк Марія Дмитрівна, Климишин Ярослав Данилович, Болонний Василь Тарасович (73) Івано-Франківський національний технічний університет нафти і газу (56) UA 42771, опубл. 15.11.2001 SU 671881, опубл. 05.07.1979 3 75265 4 Поставлена задача розв'язується завдяки тористою гнучкою боковою поверхнею 4 та гнучкою му, що у відомому пристрої для транспортування суцільною півсферичною задньою частиною 5. нафти, що містить щільний еластичний корпус, Пристрій працює наступним чином. Його розякий складається з центральної циліндричної часміщують в камері запуску очисних пристроїв нафтини і двох бокових частин напівсферичної форми, топерекачувальної станції і здійснюють заправку спряжених з нею, згідно з винаходом центральна хімреагентом, після чого направляють в магістрациліндрична частина виконана проникною, чим льний нафтопровід. Під дією різниці тисків нафти забезпечується висока і стала концентрація хімреспереду і ззаду згідно з фіг.2 через бокову поверхагента в пристінній зоні по всій довжині трубопроню пристрою витікає хімреагент, створюючи на воду. Завдяки цьому створюється тонкий шар наочищеній поверхні трубопроводу 6 пристінний шар фти з хімреагентом, що має низьку в'язкість, по 7, по якому перекачується нафта 8. Циліндрична якому рухається нафта. Проходить гідрофілізація форма центральної частини під дією різниці тисків внутрішньої поверхні труби і перекачувана нафта нафти обирає форму, що щільно прилягає до порухається в середині замкнутого кільцевого просверхні трубопроводу, а півсферичні передня і задтору, що зменшує контакт високов'язкої нафти з ня частини з гнучкого матеріалу при русі змінюють поверхнею трубопроводу. Збільшується швидкість форму, як показано на фіг.2, не створюючи значперекачування високов'язкої за рахунок зменшенного опору в кінцевій фазі, коли хімреагент закіння гідравлічних втрат по всьому об'єму нафтопрочився. При цьому за рахунок введення хімреагенту воду. в пристінний шар нафти через пористу циліндричВинахід ілюструється кресленнями, де на фіг.1 ну бокову поверхню пристрою створюється приспредставлений загальний вид очисного пристрою, тінний шар рідини низької в'язкості, що дає змогу а на фіг.2 - пристрій в роботі. Даний пристрій згідзменшити енерговитрати на перекачування нафти но з фіг.1 складається з корпусу 1, передня частипри економному використанні хімреагенту і тим на якого 2 є суцільною і обладнана вузлом для самим підвищити ефективність трубопровідного заправки хімреагенту 3. Пристрій доповнений потранспорту нафти. Комп’ютерна верстка M. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
