Теплообмінний апарат

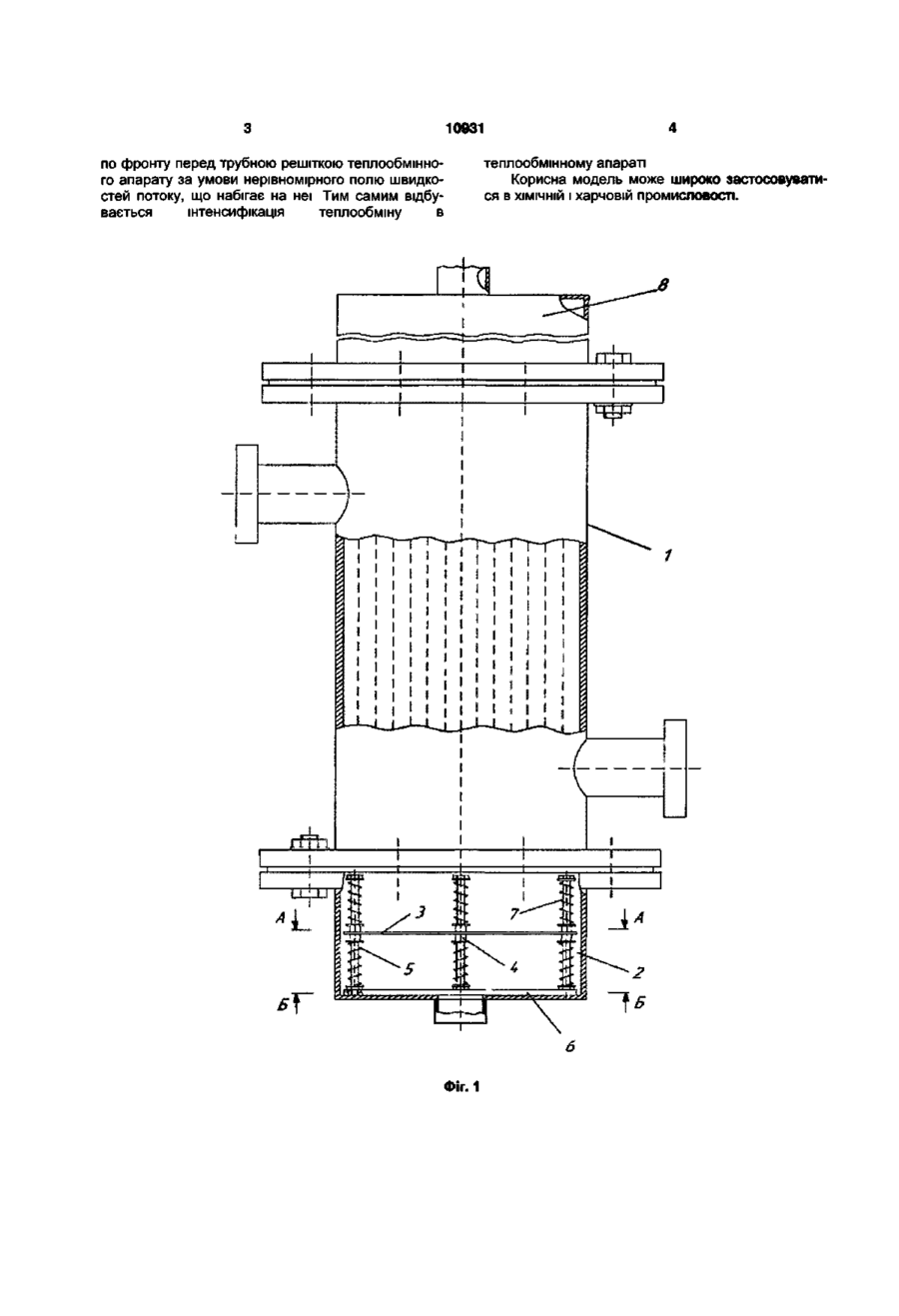

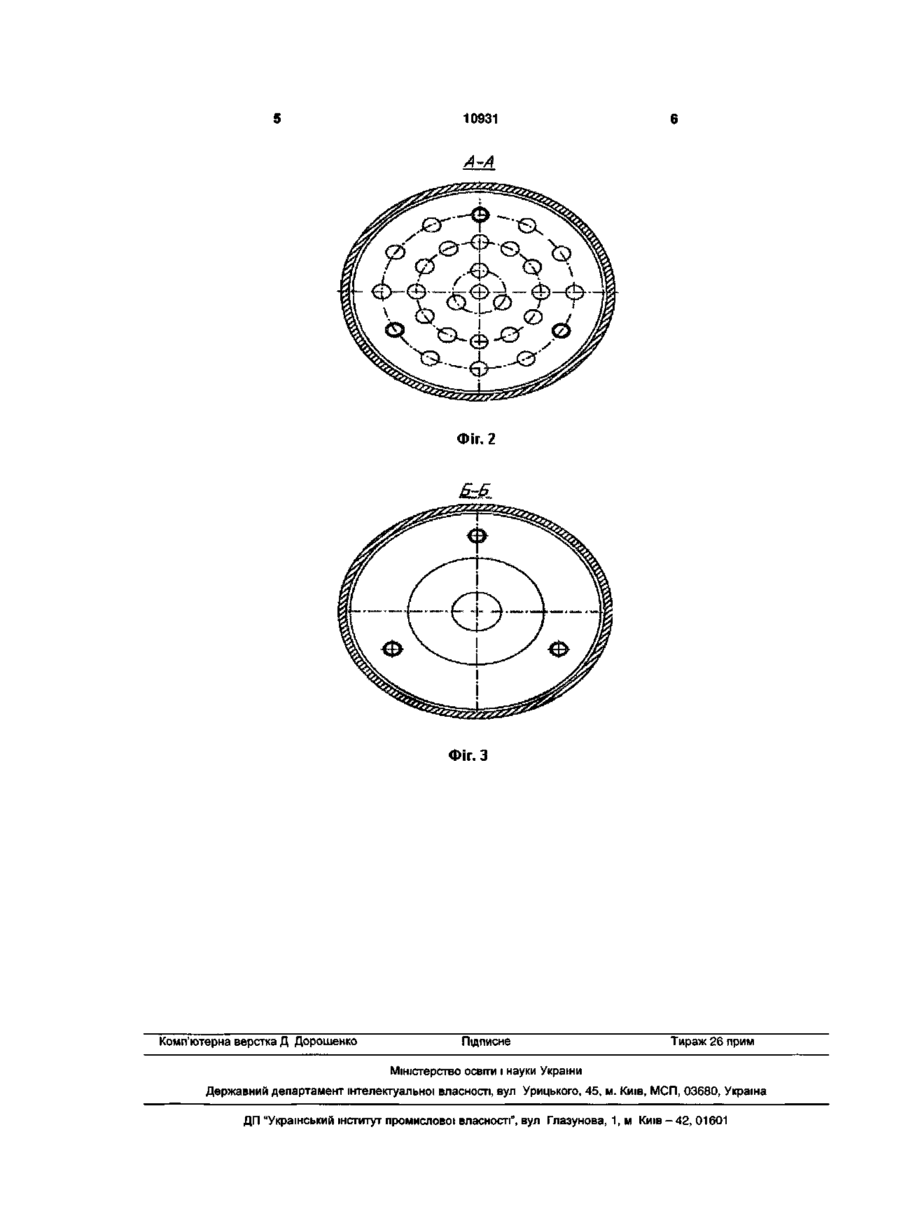

Теплообмінний апарат, що містить трубний вертикальний пучок, колекторну камеру, заповнену рідиною, який відрізняється тим, що в колекторній камері розміщена плоска вставка, на якій закріплені направляючі втулки, що виконані з можливістю пересування по спрямовуючих стержнях, закріплених на кільцевій основі. рну камеру теплообмінного апарату. Фіксоване положення плоскої вставки щодо трубної решітки теплообмінника забезпечується з однієї сторони тиском потоку рідини, що набігає, а з іншої сторони деформацією стиску пружин. На Фіг.1 показаний теплообмінний апарат 1. У нижній частині теплообмінного апарату 1 знаходиться колекторна камера 2, в якій розміщена плоска вставка 3, на якій закріплені направляючі втулки 4, що пересуваються по спрямовуючим стержням 5. Спрямовуючі стержні 5 закріплені на кільцевій основі 6. На спрямовуючих стержнях 5 змонтовані пружини 7. На, Фіг.2 показаний розріз колекторної камери теплообмінного апарату по перетині А-А на, Фіг.З показана підстава корисної моделі по перетині Б-Б. Корисна модель працює таким чином. При роботі теплообмінного апарату один з теплоносіїв рухається по трубах, інший - у міжтрубному просторі, обмеженому кожухом і зовнішньою поверхнею труб. Надходячи в колекторну камеру 2, потік рідини набігає на плоску вставку 3. У залежності від витрати, а відповідно і тиску рідини на плоску вставку 3, плоска вставка 3 встановлюється на заданій фіксованій оптимальній відстані до трубної решітки теплообмінного апарату 1. Фіксоване положення плоскої вставки 3 щодо трубної решітки теплообмінного апарату 1 забезпечується з однієї сторони тиском потоку рідини, що набігає, а з іншої сторони - деформацією стиску пружини. Це оптимальне положення плоскої вставки забезпечує рівномірний розподіл швидкостей рідини со о О) 10931 по фронту перед трубною решіткою теплообмінного апарату за умови нерівномірного полю швидкостей потоку, що набігає на неї Тим самим відбувається інтенсифікація теплообміну в Фіг. 1 теплообмінному апараті Корисна модель може широко застосовуватися в ХІМІЧНІЙ і харчовій промисловості. 10931 A-A Фіг. 2 Б-Б Фіг. З Комп'ютерна верстка Д Дорошенко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
