Спосіб одержання магнетиту

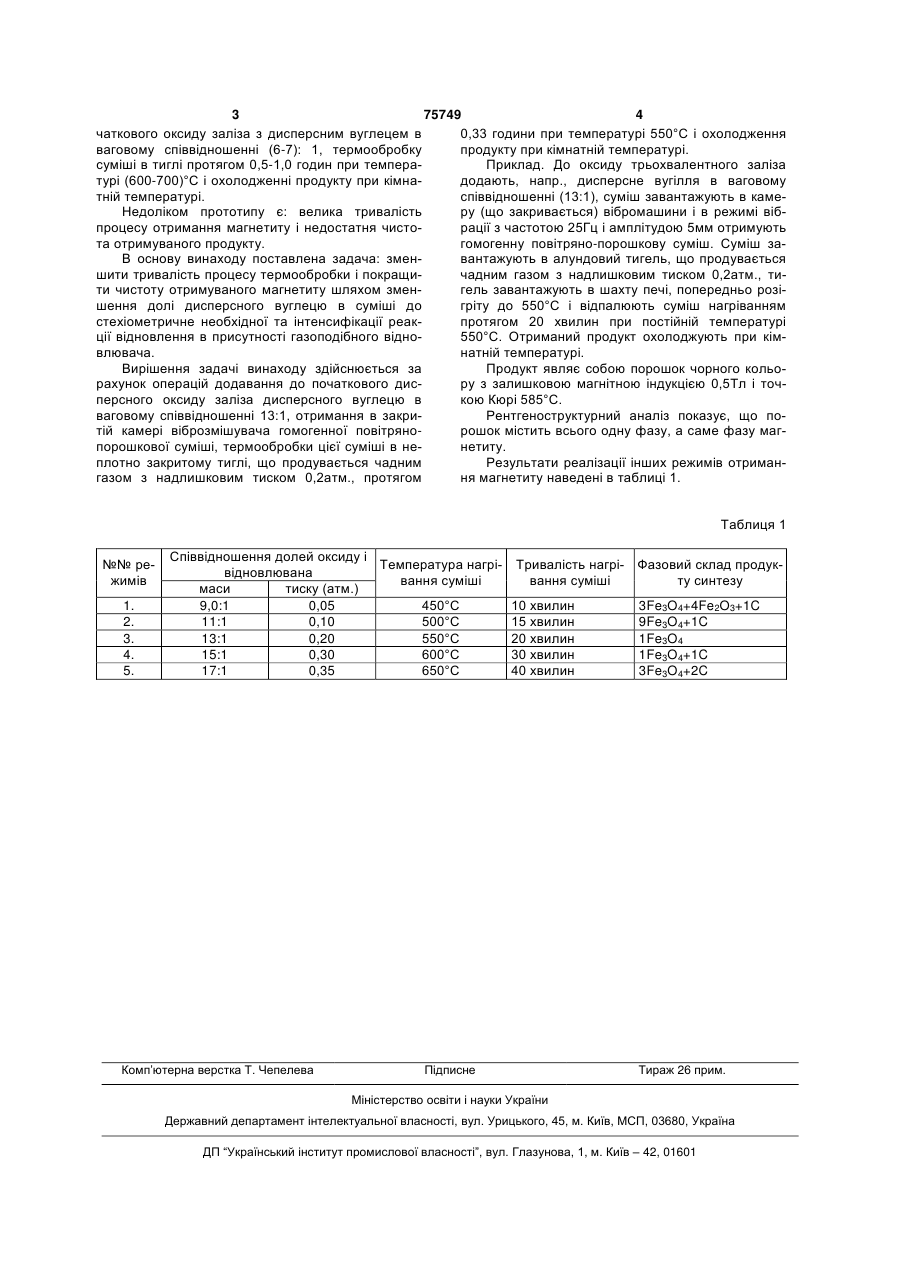

Спосіб одержання магнетиту із оксиду заліза (ІІІ), що включає термообробку в тиглі суміші оксиду заліза (ІІІ) і дисперсного вуглецю та охолодження продукту реакції при кімнатній температурі, який відрізняється тим, що оксид заліза змішують з дисперсним вуглецем в ваговому співвідношенні 13:1, в закритій камері віброзмішувача одержують гомогенну повітряно-порошкову суміш, а потім термообробляють цю суміш в напіввідкритому тиглі, що продувається чадним газом з надмірним тиском 0,2 атм., протягом 0,33 години при температурі 550°С. (19) (21) 20040604164 (22) 01.06.2004 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Дем'янчук Борис Олександрович, Поліщук Володимир Юхимович (73) ДЕМ'ЯНЧУК БОРИС ОЛЕКСАНДРОВИЧ, ПОЛІЩУК ВОЛОДИМИР ЮХИМОВИЧ (56) SU 676560 A, 30.07.1979 SU 1493618 A1, 15.07.1989 SU 1696392 A1, 07.12.1991 RU 2039708 C1, 20.07.1995 US 4019239 A, 26.04.1977 3 75749 4 чаткового оксиду заліза з дисперсним вуглецем в 0,33 години при температурі 550°С і охолодження ваговому співвідношенні (6-7): 1, термообробку продукту при кімнатній температурі. суміші в тиглі протягом 0,5-1,0 годин при темпераПриклад. До оксиду трьохвалентного заліза турі (600-700)°С і охолодженні продукту при кімнадодають, напр., дисперсне вугілля в ваговому тній температурі. співвідношенні (13:1), суміш завантажують в камеНедоліком прототипу є: велика тривалість ру (що закривається) вібромашини і в режимі вібпроцесу отримання магнетиту і недостатня чисторації з частотою 25Гц і амплітудою 5мм отримують та отримуваного продукту. гомогенну повітряно-порошкову суміш. Суміш заВ основу винаходу поставлена задача: зменвантажують в алундовий тигель, що продувається шити тривалість процесу термообробки і покращичадним газом з надлишковим тиском 0,2атм., тити чистоту отримуваного магнетиту шляхом зменгель завантажують в шахту печі, попередньо розішення долі дисперсного вуглецю в суміші до гріту до 550°С і відпалюють суміш нагріванням стехіометричне необхідної та інтенсифікації реакпротягом 20 хвилин при постійній температурі ції відновлення в присутності газоподібного відно550°С. Отриманий продукт охолоджують при кімвлювача. натній температурі. Вирішення задачі винаходу здійснюється за Продукт являє собою порошок чорного кольорахунок операцій додавання до початкового дисру з залишковою магнітною індукцією 0,5Тл і точперсного оксиду заліза дисперсного вуглецю в кою Кюрі 585°С. ваговому співвідношенні 13:1, отримання в закриРентгеноструктурний аналіз показує, що потій камері віброзмішувача гомогенної повітрянорошок містить всього одну фазу, а саме фазу магпорошкової суміші, термообробки цієї суміші в ненетиту. плотно закритому тиглі, що продувається чадним Результати реалізації інших режимів отримангазом з надлишковим тиском 0,2атм., протягом ня магнетиту наведені в таблиці 1. Таблиця 1 №№ режимів 1. 2. 3. 4. 5. Співвідношення долей оксиду і Температура нагрівідновлювана вання суміші маси тиску (атм.) 9,0:1 0,05 450°С 11:1 0,10 500°С 13:1 0,20 550°С 15:1 0,30 600°С 17:1 0,35 650°С Комп’ютерна верстка Т. Чепелева Тривалість нагрі- Фазовий склад продуквання суміші ту синтезу 10 хвилин 15 хвилин 20 хвилин 30 хвилин 40 хвилин Підписне 3Fe3O4+4Fe2O3+1C 9Fe3O4+1C 1Fe3O4 1Fe3O4+1C 3Fe3O4+2C Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
