Металокерамічний фрикційний матеріал на основі дибориду титану

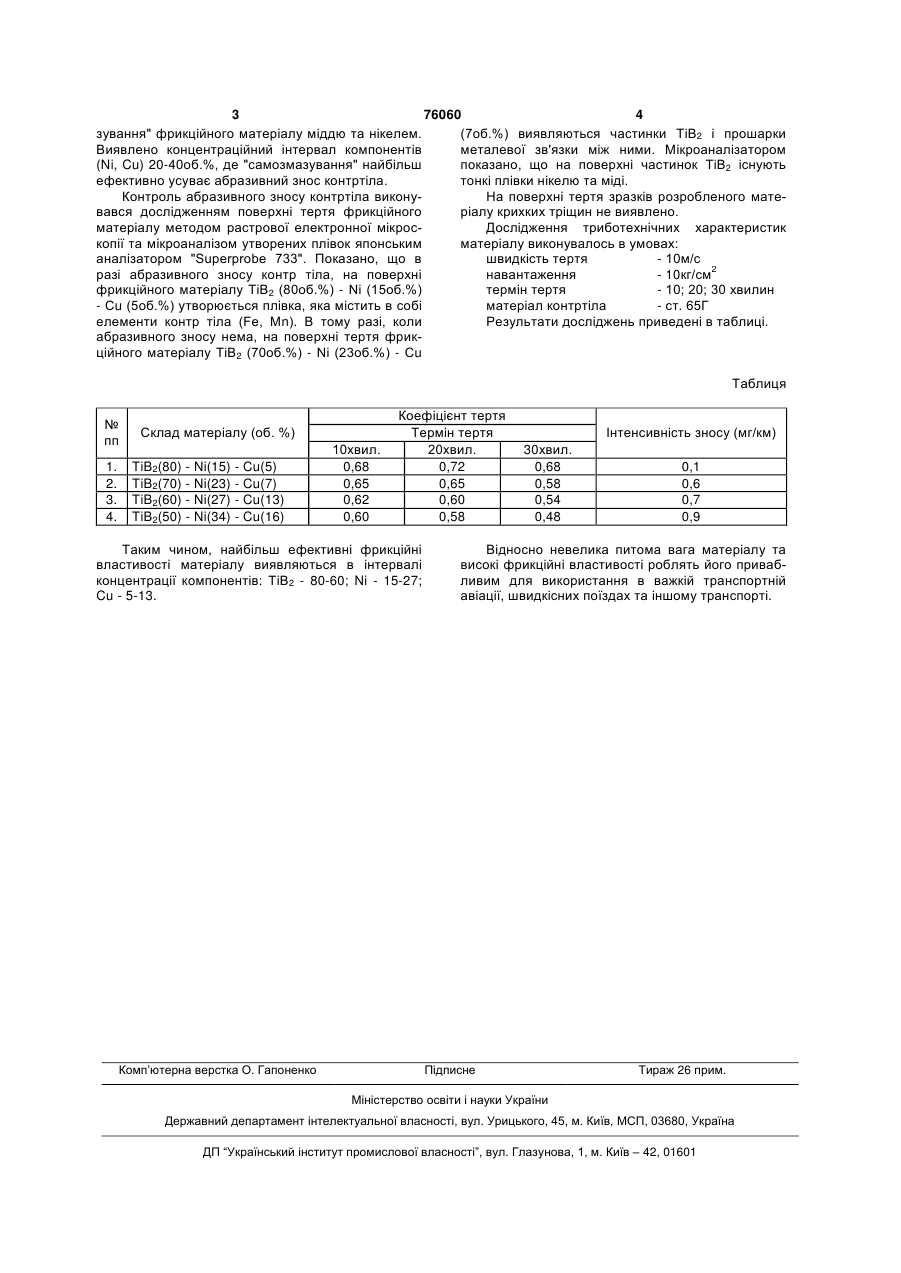

Металокерамічний фрикційний матеріал на основі дибориду титану, який відрізняється тим, що додатково містить нікель і мідь при наступному співвідношенні компонентів, об. %: мідь 5-13; нікель 15-27; диборид титану решта. (19) (21) 20041210883 (22) 28.12.2004 (24) 15.06.2006 (46) 15.06.2006, Бюл. № 6, 2006 р. (72) Фірстов Сергій Олексійович, Драчинський Анатолій Сильвестрович, Моляр Олександр Григорович, Коваль Олександр Юрійович, Костенко Олексій Дмитрович (73) ІНСТИТУТ ПРОБЛЕМ МАТЕРІАЛОЗНАВСТВА ІМЕНІ І.М.ФРАНЦЕВИЧА НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ (56) SU 1569348 A1, 07.06.1990 3 76060 4 зування" фрикційного матеріалу міддю та нікелем. (7об.%) виявляються частинки ТіВ2 і прошарки Виявлено концентраційний інтервал компонентів металевої зв'язки між ними. Мікроаналізатором (Ni, Cu) 20-40об.%, де "самозмазування" найбільш показано, що на поверхні частинок ТіВ2 існують ефективно усуває абразивний знос контртіла. тонкі плівки нікелю та міді. Контроль абразивного зносу контртіла виконуНа поверхні тертя зразків розробленого матевався дослідженням поверхні тертя фрикційного ріалу крихких тріщин не виявлено. матеріалу методом растрової електронної мікросДослідження триботехнічних характеристик копії та мікроаналізом утворених плівок японським матеріалу виконувалось в умовах: аналізатором "Superprobe 733". Показано, що в швидкість тертя - 10м/с разі абразивного зносу контр тіла, на поверхні навантаження - 10кг/см2 фрикційного матеріалу ТіВ2 (80об.%) - Ni (15об.%) термін тертя - 10; 20; 30 хвилин - Сu (5об.%) утворюється плівка, яка містить в собі матеріал контртіла - ст. 65Г елементи контр тіла (Fe, Μn). В тому разі, коли Результати досліджень приведені в таблиці. абразивного зносу нема, на поверхні тертя фрикційного матеріалу ТіВ2 (70об.%) - Ni (23об.%) - Сu Таблиця № пп 1. 2. 3. 4. Склад матеріалу (об. %) TiB2(80) - Ni(15) - Cu(5) TiB2(70) - Ni(23) - Cu(7) TiB2(60) - Ni(27) - Cu(13) TiB2(50) - Ni(34) - Cu(16) 10хвил. 0,68 0,65 0,62 0,60 Коефіцієнт тертя Термін тертя 20хвил. 0,72 0,65 0,60 0,58 Таким чином, найбільш ефективні фрикційні властивості матеріалу виявляються в інтервалі концентрації компонентів: ТіВ2 - 80-60; Ni - 15-27; Cu - 5-13. Комп’ютерна верстка О. Гапоненко Інтенсивність зносу (мг/км) 30хвил. 0,68 0,58 0,54 0,48 0,1 0,6 0,7 0,9 Відносно невелика питома вага матеріалу та високі фрикційні властивості роблять його привабливим для використання в важкій транспортній авіації, швидкісних поїздах та іншому транспорті. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
