Вузол кладки вертикальних опалювальних простінків коксової печі

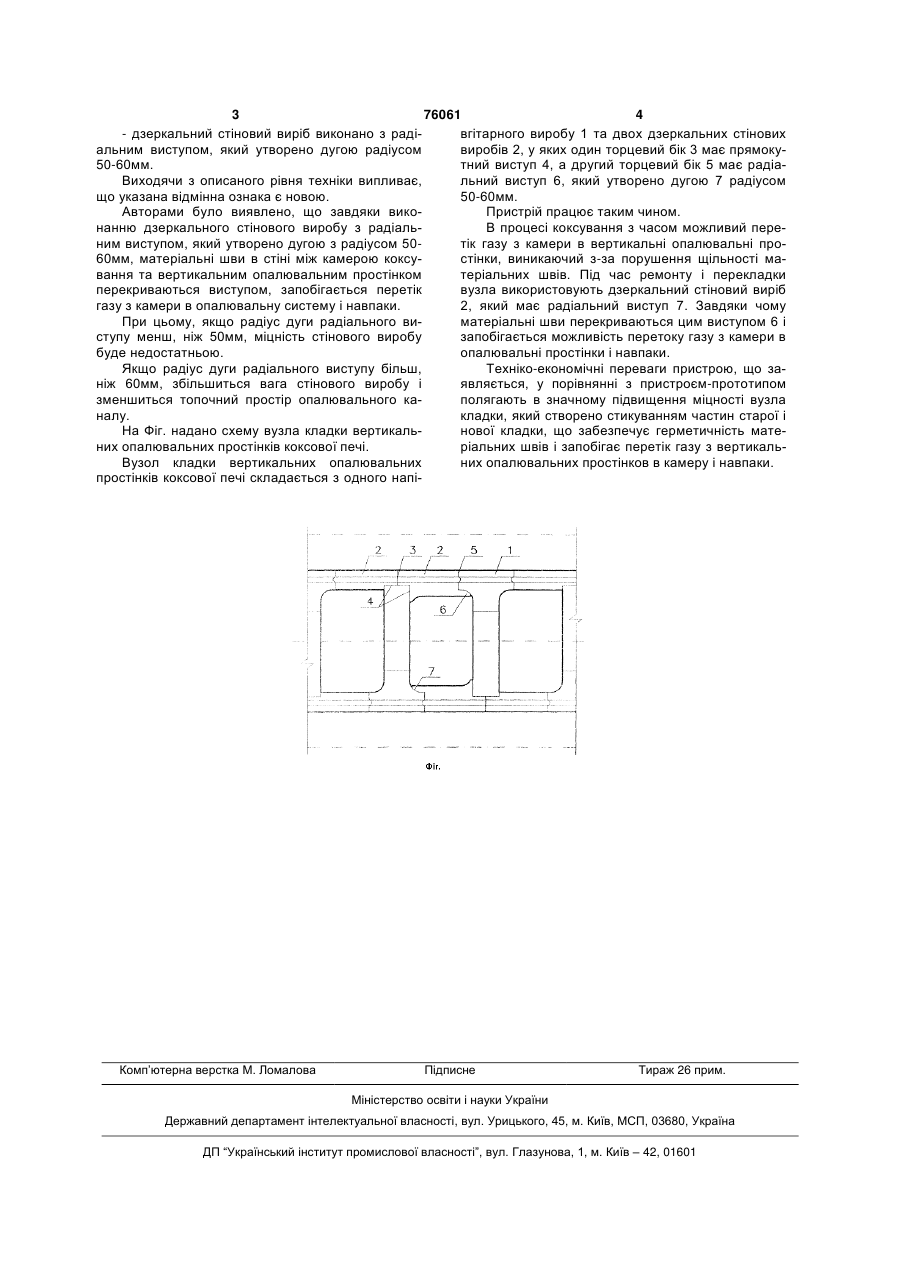

Вузол кладки вертикальних опалювальних простінків коксової печі, який складається з перев'язаних матеріальними швами трьох вогнетривких виробів - напівгітарного та двох дзеркальних стінових, у яких один торцевий бік рівний та має прямокутний виступ, який відрізняється тим, що дзеркальний стіновий виріб, на його другому боці, виконано з радіальним виступом, який утворено дугою радіусом 50-60мм. Винахід належить до вузлів кладки вертикальних опалювальних простінків коксової печі і може знайти застосування в коксохімічній промисловості. Відомо вузол кладки вертикальних опалювальних простінків коксової печі, який складається з перев'язаних матеріальними швами вогнетривких виробів, які з торцевих боків мають прямокутні виступи [див., наприклад, Израэлит Э.М. Совершенствование отопительной системы коксовых печей. М. "Металлургия" 1964, стр.109-110]. Відомо також вузол кладки вертикальних опалювальних простінків коксової печі, який складається з перев'язаних матеріальними швами трьох вогнетривких виробів - напівгітарного та двох дзеркальних стінових, у яких торцевий бік рівний, а другий має прямокутний виступ [див., наприклад, Кайнарский И.С., Дегтярева Э.В., Шварцман И.Я., Вольфовский Г.М. Огнеупоры для коксовых печей М. «Металлургия», 1966г., стр.33]. За технічною сутністю та результатом, що досягається, відомий пристрій є найбільш близьким до того, що заявляється. Недоліком відомих пристроїв є небезпека перетечії газу з вертикальних опалювальних простінків в камеру коксування при порушенні герметичності матеріальних швів в стиках, яке може статися при ремонті, коли необхідно зістикувати стару і нову кладки. В основу винаходу покладена задача створити вузол кладки вертикальних опалювальних простінків коксової печі, який забезпечує надійну герметичність матеріальних швів і запобігає перетік газу з вертикальних опалювальних простінків до камери коксування. Поставлена задача вирішується в вузлі кладки вертикальних опалювальних простінків коксової печі, який складається з перев'язаних матеріальними швами трьох вогнетривких виробів - напівгітарного та двох дзеркальних стінових, у яких один торцевий бік рівний, та має прямокутний виступ; згідно з винаходом, дзеркальний стіновий виріб, на його другому боці, виконано з радіальним виступом, який утворено дугою радіусом 50-60мм. Відмінною ознакою пристрою, що заявляється, є: (19) UA (11) 76061 (13) C2 (21) 20041211025 (22) 31.12.2004 (24) 15.06.2006 (46) 15.06.2006, Бюл. №6, 2006р. (72) Рудика Віктор Іванович, Зінгерман Юрій Юхимович, Суренський Олег Миколайович, Коськова Галина Еріківна, Буряк Олег Петрович (73) ДЕРЖАВНИЙ ІНСТИТУТ ПО ПРОЕКТУВАННЮ ПІДПРИЄМСТВ КОКСОХІМІЧНОЇ ПРОМИСЛОВОСТІ "ГИПРОКОКС" (56) SU, 1 030 396, A, 23.07.1983 SU, 1 423 575, A1, 15.09.1988 UA, 5 647, C1, 28.12.1994 UA, 29 407, C2, 15.11.2000 UA, 68 762, C2, 16.08.2004 UA, 71 652, C2, 15.01.2004 GB, 1 283 622, A, 02.08.1972 DE, 2 122 729, A, 16.10.1972 US, 4 373 244, A, 15.02.1983 3 76061 4 - дзеркальний стіновий виріб виконано з радівгітарного виробу 1 та двох дзеркальних стінових альним виступом, який утворено дугою радіусом виробів 2, у яких один торцевий бік 3 має прямоку50-60мм. тний виступ 4, а другий торцевий бік 5 має радіаВиходячи з описаного рівня техніки випливає, льний виступ 6, який утворено дугою 7 радіусом що указана відмінна ознака є новою. 50-60мм. Авторами було виявлено, що завдяки викоПристрій працює таким чином. нанню дзеркального стінового виробу з радіальВ процесі коксування з часом можливий переним виступом, який утворено дугою з радіусом 50тік газу з камери в вертикальні опалювальні про60мм, матеріальні шви в стіні між камерою коксустінки, виникаючий з-за порушення щільності мавання та вертикальним опалювальним простінком теріальних швів. Під час ремонту і перекладки перекриваються виступом, запобігається перетік вузла використовують дзеркальний стіновий виріб газу з камери в опалювальну систему і навпаки. 2, який має радіальний виступ 7. Завдяки чому При цьому, якщо радіус дуги радіального виматеріальні шви перекриваються цим виступом 6 і ступу менш, ніж 50мм, міцність стінового виробу запобігається можливість перетоку газу з камери в буде недостатньою. опалювальні простінки і навпаки. Якщо радіус дуги радіального виступу більш, Техніко-економічні переваги пристрою, що заніж 60мм, збільшиться вага стінового виробу і являється, у порівнянні з пристроєм-прототипом зменшиться топочний простір опалювального каполягають в значному підвищення міцності вузла налу. кладки, який створено стикуванням частин старої і На Фіг. надано схему вузла кладки вертикальнової кладки, що забезпечує герметичність матених опалювальнихпростінків коксової печі. ріальних швів і запобігає перетік газу з вертикальВузол кладки вертикальних опалювальних них опалювальних простінков в камеру і навпаки. простінків коксової печі складається з одного напі Комп’ютерна верстка М. Ломалова Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
