Спосіб брикетування металевої стружки

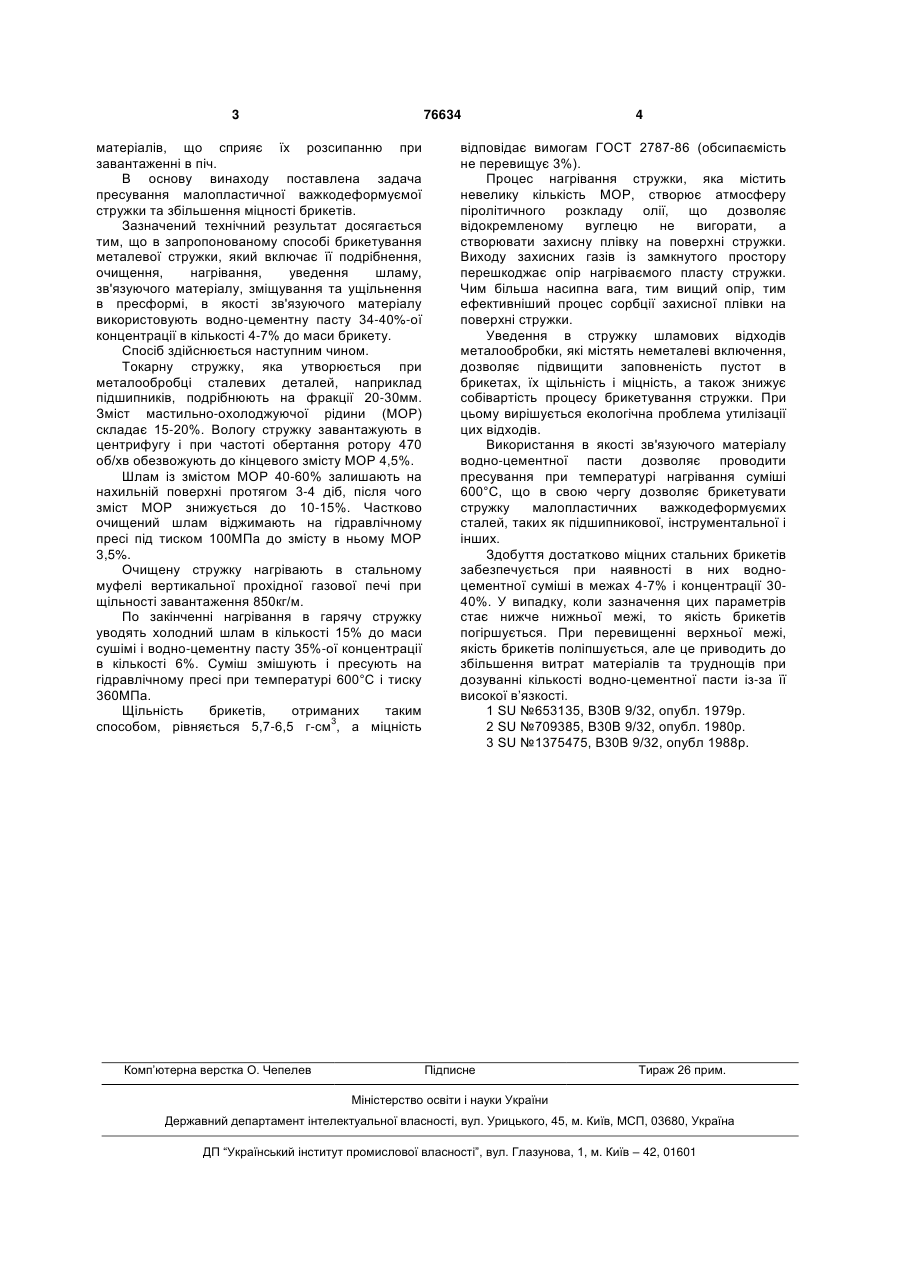

Спосіб брикетування металевої стружки, що включає іі подрібнення, очищення, нагрівання, уведення шламу, зв'язуючого матеріалу, змішування та ущільнення в прес-формі, який відрізняється тим, що як зв'язуючий матеріал використовують водно-цементну пасту 30-40%-ої концентрації в кількості 4-7% від маси брикету. (19) (21) 20041210636 (22) 23.12.2004 (24) 15.08.2006 (46) 15.08.2006, Бюл. № 8, 2006 р. (72) Пєнза Валєрій Ніколаєвіч, BY, Гагасов Алєксандр Матвєєвіч, BY, Дьяконов Олєг Міхайловіч, BY, Амельянчік Євгєній Станіславовіч, BY (73) ОТКРИТОЄ АКЦІОНЄРНОЄ ОБЩЄСТВО "МІНСКІЙ ПОДШІПНІКОВИЙ ЗАВОД", BY (56) RU 2266968 C2, 10.12.2004BY 7394 C1, 30.06.2004SU 1375475 A1, 23.02.1988SU 1337194 3 76634 матеріалів, що сприяє їх розсипанню при завантаженні в піч. В основу винаходу поставлена задача пресування малопластичної важкодеформуємої стружки та збільшення міцності брикетів. Зазначений технічний результат досягається тим, що в запропонованому способі брикетування металевої стружки, який включає її подрібнення, очищення, нагрівання, уведення шламу, зв'язуючого матеріалу, зміщування та ущільнення в пресформі, в якості зв'язуючого матеріалу використовують водно-цементну пасту 34-40%-ої концентрації в кількості 4-7% до маси брикету. Спосіб здійснюється наступним чином. Токарну стружку, яка утворюється при металообробці сталевих деталей, наприклад підшипників, подрібнюють на фракції 20-30мм. Зміст мастильно-охолоджуючої рідини (МОР) складає 15-20%. Вологу стружку завантажують в центрифугу і при частоті обертання ротору 470 об/хв обезвожують до кінцевого змісту МОР 4,5%. Шлам із змістом МОР 40-60% залишають на нахильній поверхні протягом 3-4 діб, після чого зміст МОР знижується до 10-15%. Частково очищений шлам віджимають на гідравлічному пресі під тиском 100МПа до змісту в ньому МОР 3,5%. Очищену стружку нагрівають в стальному муфелі вертикальної прохідної газової печі при щільності завантаження 850кг/м. По закінченні нагрівання в гарячу стружку уводять холодний шлам в кількості 15% до маси сушімі і водно-цементну пасту 35%-ої концентрації в кількості 6%. Суміш змішують і пресують на гідравлічному пресі при температурі 600°С і тиску 360МПа. Щільність брикетів, отриманих таким способом, рівняється 5,7-6,5 г-см3, а міцність Комп’ютерна верстка О. Чепелев 4 відповідає вимогам ГОСТ 2787-86 (обсипаємість не перевищує 3%). Процес нагрівання стружки, яка містить невелику кількість МОР, створює атмосферу піролітичного розкладу олії, що дозволяє відокремленому вуглецю не вигорати, а створювати захисну плівку на поверхні стружки. Виходу захисних газів із замкнутого простору перешкоджає опір нагріваємого пласту стружки. Чим більша насипна вага, тим вищий опір, тим ефективніший процес сорбції захисної плівки на поверхні стружки. Уведення в стружку шламових відходів металообробки, які містять неметалеві включення, дозволяє підвищити заповненість пустот в брикетах, їх щільність і міцність, а також знижує собівартість процесу брикетування стружки. При цьому вирішується екологічна проблема утилізації цих відходів. Використання в якості зв'язуючого матеріалу водно-цементної пасти дозволяє проводити пресування при температурі нагрівання суміші 600°С, що в свою чергу дозволяє брикетувати стружку малопластичних важкодеформуємих сталей, таких як підшипникової, інструментальної і інших. Здобуття достатково міцних стальних брикетів забезпечується при наявності в них водноцементної суміші в межах 4-7% і концентрації 3040%. У випадку, коли зазначення цих параметрів стає нижче нижньої межі, то якість брикетів погіршується. При перевищенні верхньої межі, якість брикетів поліпшується, але це приводить до збільшення витрат матеріалів та труднощів при дозуванні кількості водно-цементної пасти із-за її високої в’язкості. 1 SU №653135, В30В 9/32, опубл. 1979р. 2 SU №709385, B30B 9/32, опубл. 1980р. 3 SU №1375475, В30В 9/32, опубл 1988р. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
