Виконавчий орган бурошнекової установки

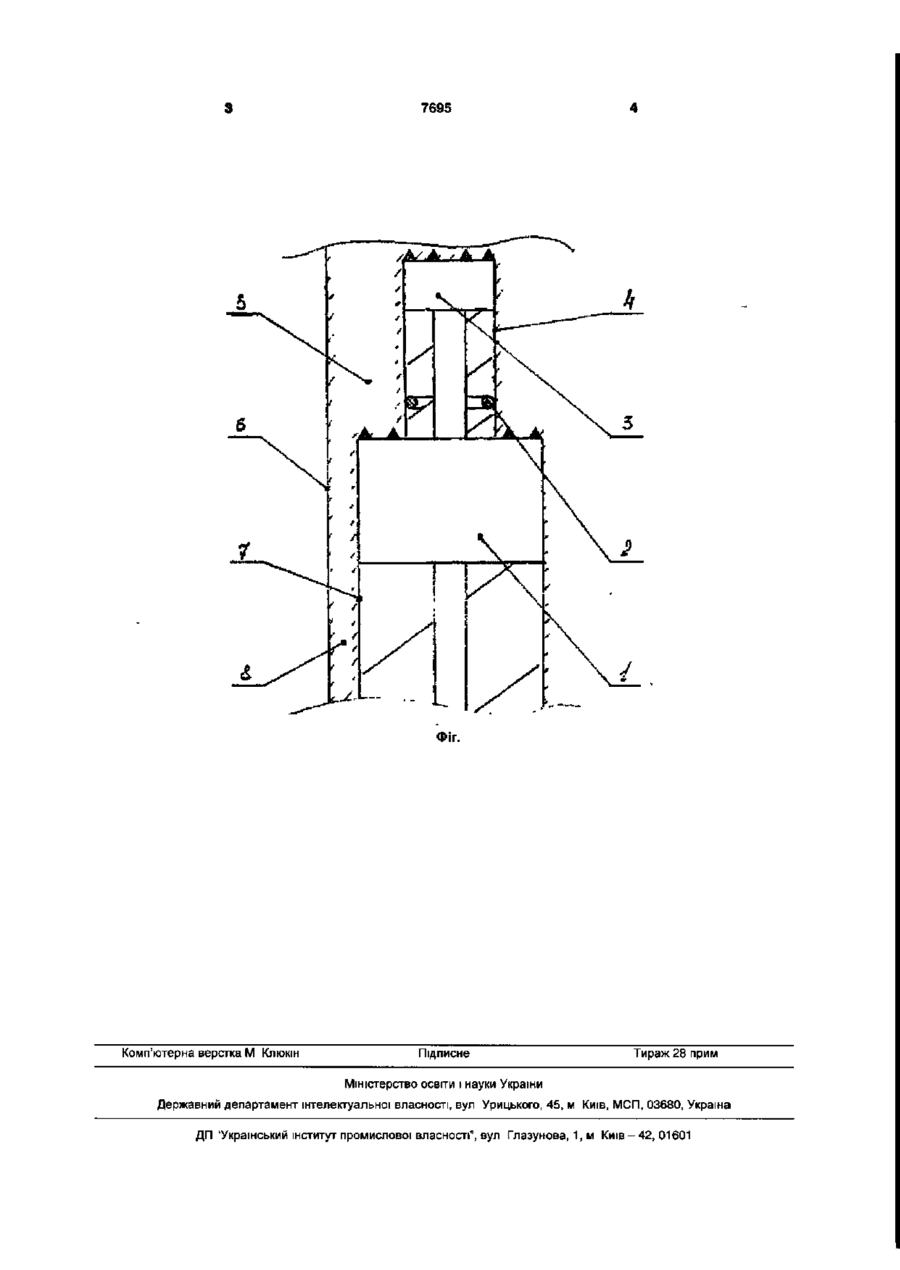

Виконавчий орган бурошнекової установки, що включає основний бур, який відрізняється тим, що має установлені спереду по його осі бурошнековий елемент для формування напрямної свердловини і металеве кільце відповідного йому діаметра для спирання виконавчого органа на напрямну свердловину при її розбурюванні. Корисна модель відноситься до шахтного виробництва, зокрема до розробки вугільних пластів. Відомий виконавчий орган бурошнекової установки що включає тільки основний бур, призначений для вибурювання вугілля на повну потужність [Ягнаков А.Д. и др.. Выемка угля бурошнековым способом. - Недра, 10756, 121 с.]. Недоліком відомого виконавчого органа бурошнекової установки являється відсутність елементів для стабілізації' напрямку вибурювання вугілля, окрім елементів установки початкового орієнтування бурошнека. Відомий виконавчий орган бурошнекової установки, укомплектований основним буром та буром для формування напрямної свердловини [а.с. № 1620626 А1, Способ выемкиполезныъ ископаемых из маломощной пластообразной залежи выбуриванием.]. Недоліком відомого виконавчого органа є відсутність елементів для здійснення одночасного вибурювання напрямної свердловини і її розбурювання, що знижує продуктивність розробки.. В основу корисної моделі поставлено задачу удосконалення виконавчого органа бурошнекової установки, в якому шляхом сполучення основного бура і буро шнекового елемента та введенням нового елемента забезпечується спирання основного бура на напрямну свердловину і за рахунок цього стабілізується напрямок направленого вибурювання вугілля. Поставлена задача вирішується тим, що в виконавчому органі бурошнекової установки, який включає основний бур, згідно з корисною моделлю, установлені спереду по його осі бурошнековий елемент для формування напрямної свердловини і металеве кільце відповідного йому діаметра для спирання виконавчого органа на напрямну свердловину при її розбурюванні. Корисна модель ілюструється кресленням (див. Фіг.), де 1 - основний бур; 2 - металеве кільце; 3 - бурошнековий елемент для вибурювання напрямної свердловини; 4 - напрямна свердловина; 5 - вугільний пласт; 6 - вибій; 7 - розбурена свердловина; 8 - міжсвердловинний цілик. Технічне рішення реалізується таким чином. Зорієнтований у просторі виконавчий орган бурошнекової установки своїм бурошнековим елементом для вибурювання напрямної' свердловини 3 починає новий цикл вибурювання вугілля з пласта 5 на заданій відстані від вибою 6, щоб формувався міжсвердловинний цілик 8 вибраної' ширини. Після забурювання бурошнекового елемента 3 на всю довжину починається розбурювання уже сформованої напрямної свердловини 4 на повну потужність вугільного пласта 5 основним буром 1. При цьому виникає сила, яка прагне виштовхнути основний бур 1 до вибою 6 у вироблений простір. Але цього не відбувається, тому що бур 1 з металевим кільцем 2 спирається на циліндричну поверхню напрямної свердловини 4. Тобто у основного бура 1, який звичайно розташований на консолі бурової машини, з'являється друга опора. Він ніби розташовується на балці. Зрозуміло, що така кінематична схема роботи більш стійка від традиційної. Новий виконавчий орган бурошнекової' установки в порівнянні з відомим найближчим аналогом дозволяють підвищити стійкість напрямку направленого вибурювання вугілля, що збільшить продуктивність праці, глибину свердловини або площу шахтного поля, яка відробляється з однієї підготовчої виробки. ю О) со 7695 Фіг. Комп'ютерна верстка М Клюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП 'Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
