Пневматичний молоток

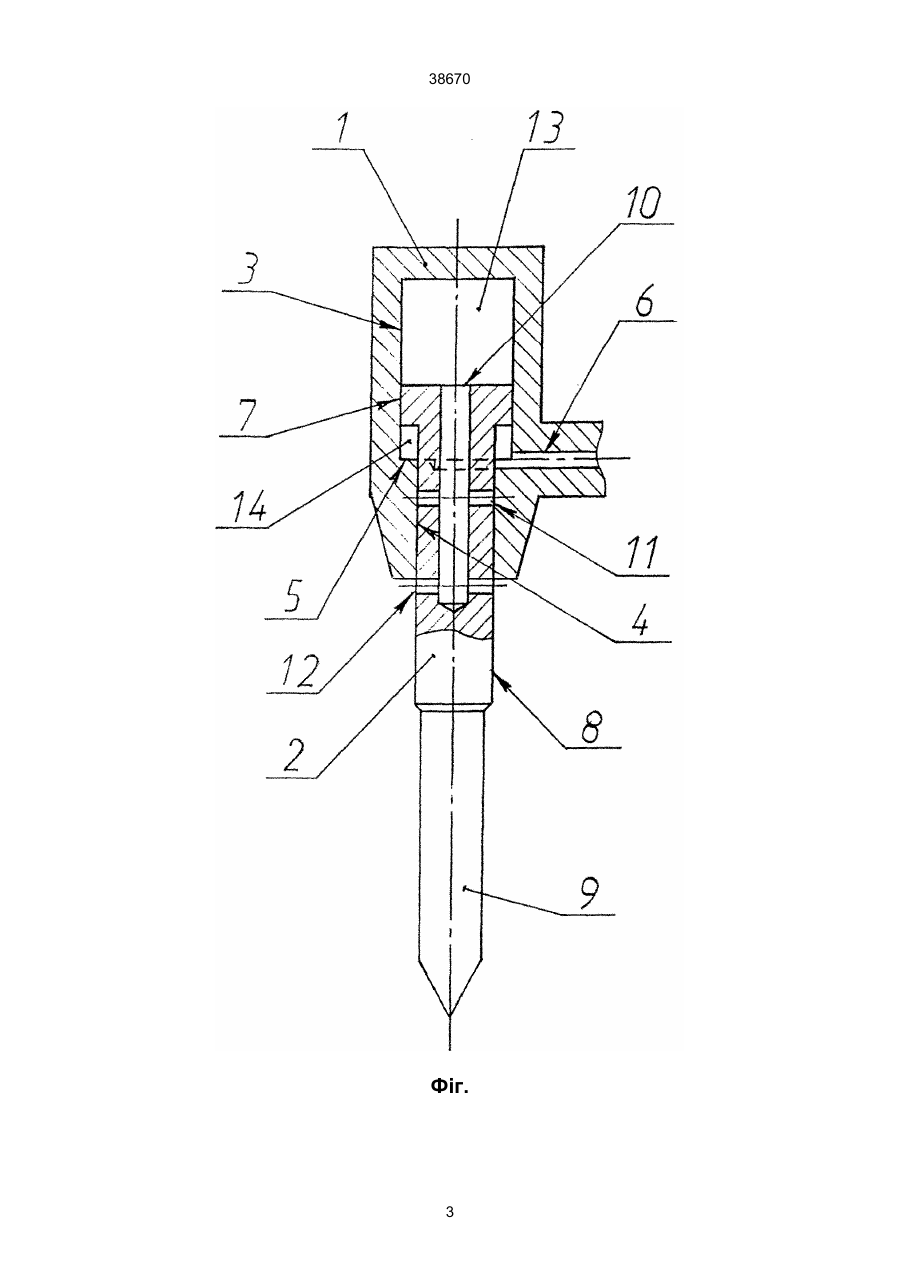

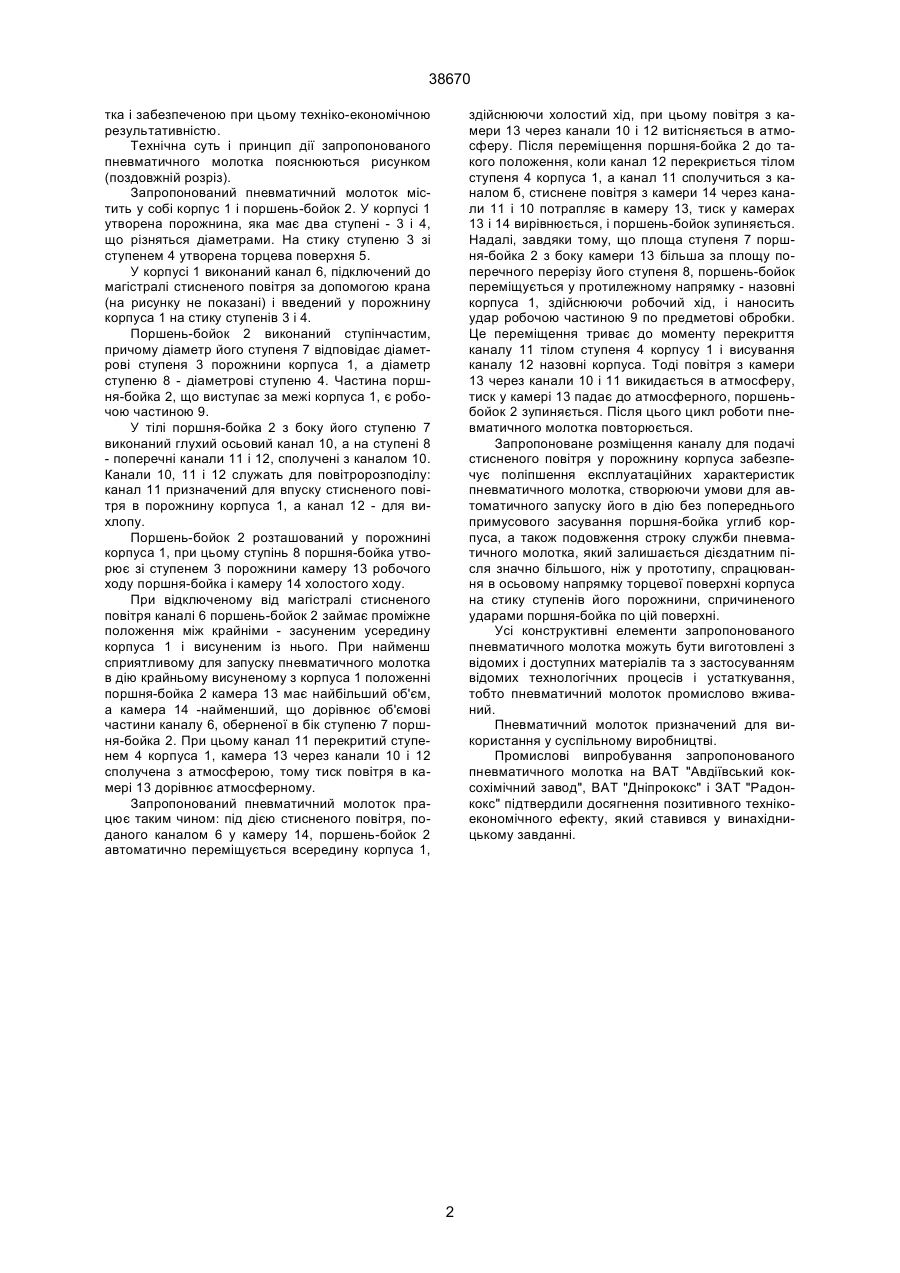

Пневматичний молоток, що містить у собі корпус з утвореною в ньому ступінчастою порожниною, в яку введений канал стисненого повітря, і розташований у порожнині корпуса ступінчастий поршень-бойок з повітророзподілом за допомогою виконаних у тілі поршня-бойка осьового і поперечних каналів, який відрізняється тим, що канал стисненого повітря введений на стик ступенів порожнини корпуса. (19) (21) 2000084851 (22) 15.08.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Бондик Віктор Анатолійович, Манкевич Анатолій Миколайович, Клюєв Микола Степанович, Чепелянський Анатолій Якович (73) Товариство з обмеженою відповідальністю "Науково-впроваджувальне підприємство "МАК-2" 38670 тка і забезпеченою при цьому техніко-економічною результативністю. Технічна суть і принцип дії запропонованого пневматичного молотка пояснюються рисунком (поздовжній розріз). Запропонований пневматичний молоток містить у собі корпус 1 і поршень-бойок 2. У корпусі 1 утворена порожнина, яка має два ступені - 3 і 4, що різняться діаметрами. На стику ступеню 3 зі ступенем 4 утворена торцева поверхня 5. У корпусі 1 виконаний канал 6, підключений до магістралі стисненого повітря за допомогою крана (на рисунку не показані) і введений у порожнину корпуса 1 на стику ступенів 3 і 4. Поршень-бойок 2 виконаний ступінчастим, причому діаметр його ступеня 7 відповідає діаметрові ступеня 3 порожнини корпуса 1, а діаметр ступеню 8 - діаметрові ступеню 4. Частина поршня-бойка 2, що виступає за межі корпуса 1, є робочою частиною 9. У тілі поршня-бойка 2 з боку його ступеню 7 виконаний глухий осьовий канал 10, а на ступені 8 - поперечні канали 11 і 12, сполучені з каналом 10. Канали 10, 11 і 12 служать для повітророзподілу: канал 11 призначений для впуску стисненого повітря в порожнину корпуса 1, а канал 12 - для вихлопу. Поршень-бойок 2 розташований у порожнині корпуса 1, при цьому ступінь 8 поршня-бойка утворює зі ступенем 3 порожнини камеру 13 робочого ходу поршня-бойка і камеру 14 холостого ходу. При відключеному від магістралі стисненого повітря каналі 6 поршень-бойок 2 займає проміжне положення між крайніми - засуненим усередину корпуса 1 і висуненим із нього. При найменш сприятливому для запуску пневматичного молотка в дію крайньому висуненому з корпуса 1 положенні поршня-бойка 2 камера 13 має найбільший об'єм, а камера 14 -найменший, що дорівнює об'ємові частини каналу 6, оберненої в бік ступеню 7 поршня-бойка 2. При цьому канал 11 перекритий ступенем 4 корпуса 1, камера 13 через канали 10 і 12 сполучена з атмосферою, тому тиск повітря в камері 13 дорівнює атмосферному. Запропонований пневматичний молоток працює таким чином: під дією стисненого повітря, поданого каналом 6 у камеру 14, поршень-бойок 2 автоматично переміщується всередину корпуса 1, здійснюючи холостий хід, при цьому повітря з камери 13 через канали 10 і 12 витісняється в атмосферу. Після переміщення поршня-бойка 2 до такого положення, коли канал 12 перекриється тілом ступеня 4 корпуса 1, а канал 11 сполучиться з каналом б, стиснене повітря з камери 14 через канали 11 і 10 потрапляє в камеру 13, тиск у камерах 13 і 14 вирівнюється, і поршень-бойок зупиняється. Надалі, завдяки тому, що площа ступеня 7 поршня-бойка 2 з боку камери 13 більша за площу поперечного перерізу його ступеня 8, поршень-бойок переміщується у протилежному напрямку - назовні корпуса 1, здійснюючи робочий хід, і наносить удар робочою частиною 9 по предметові обробки. Це переміщення триває до моменту перекриття каналу 11 тілом ступеня 4 корпусу 1 і висування каналу 12 назовні корпуса. Тоді повітря з камери 13 через канали 10 і 11 викидається в атмосферу, тиск у камері 13 падає до атмосферного, поршеньбойок 2 зупиняється. Після цього цикл роботи пневматичного молотка повторюється. Запропоноване розміщення каналу для подачі стисненого повітря у порожнину корпуса забезпечує поліпшення експлуатаційних характеристик пневматичного молотка, створюючи умови для автоматичного запуску його в дію без попереднього примусового засування поршня-бойка углиб корпуса, а також подовження строку служби пневматичного молотка, який залишається дієздатним після значно більшого, ніж у прототипу, спрацювання в осьовому напрямку торцевої поверхні корпуса на стику ступенів його порожнини, спричиненого ударами поршня-бойка по цій поверхні. Усі конструктивні елементи запропонованого пневматичного молотка можуть бути виготовлені з відомих і доступних матеріалів та з застосуванням відомих технологічних процесів і устаткування, тобто пневматичний молоток промислово вживаний. Пневматичний молоток призначений для використання у суспільному виробництві. Промислові випробування запропонованого пневматичного молотка на ВАТ "Авдіївський коксохімічний завод", ВАТ "Дніпрококс" і ЗАТ "Радонкокс" підтвердили досягнення позитивного технікоекономічного ефекту, який ставився у винахідницькому завданні. 2 38670 Фіг. 3 38670 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
