Неінвазійний монітор для визначення концентрації глюкози крові

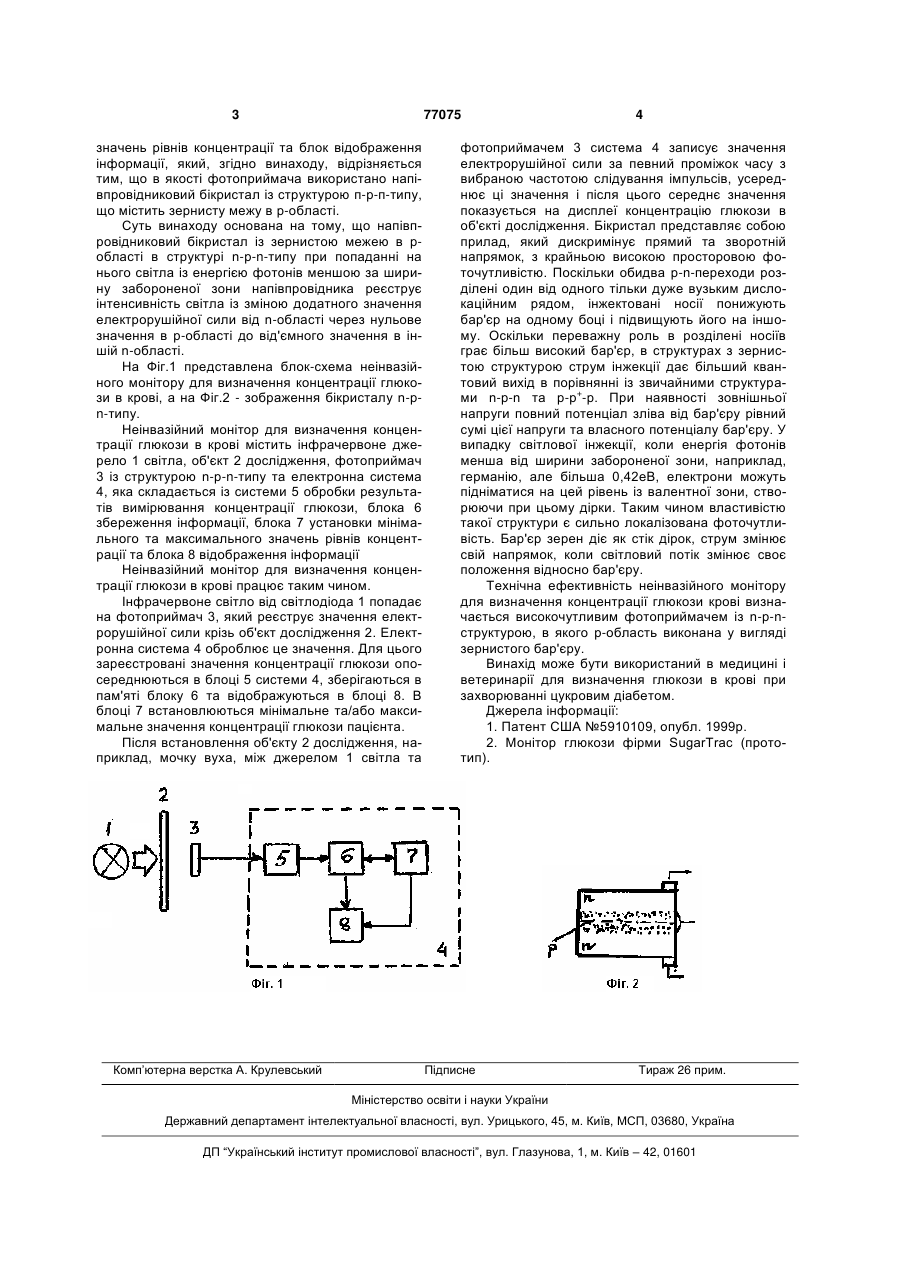

Неінвазійний монітор для визначення концен 3 77075 значень рівнів концентрації та блок відображення інформації, який, згідно винаходу, відрізняється тим, що в якості фотоприймача використано напівпровідниковий бікристал із структурою п-р-п-типу, що містить зернисту межу в р-області. Суть винаходу основана на тому, що напівпровідниковий бікристал із зернистою межею в робласті в структурі n-р-n-типу при попаданні на нього світла із енергією фотонів меншою за ширину забороненої зони напівпровідника реєструє інтенсивність світла із зміною додатного значення електрорушійної сили від n-області через нульове значення в р-області до від'ємного значення в іншій n-області. На Фіг.1 представлена блок-схема неінвазійного монітору для визначення концентрації глюкози в крові, а на Фіг.2 - зображення бікристалу n-рn-типу. Неінвазійний монітор для визначення концентрації глюкози в крові містить інфрачервоне джерело 1 світла, об'єкт 2 дослідження, фотоприймач 3 із структурою n-р-n-типу та електронна система 4, яка складається із системи 5 обробки результатів вимірювання концентрації глюкози, блока 6 збереження інформації, блока 7 установки мінімального та максимального значень рівнів концентрації та блока 8 відображення інформації Неінвазійний монітор для визначення концентрації глюкози в крові працює таким чином. Інфрачервоне світло від світлодіода 1 попадає на фотоприймач 3, який реєструє значення електрорушійної сили крізь об'єкт дослідження 2. Електронна система 4 оброблює це значення. Для цього зареєстровані значення концентрації глюкози опосереднюються в блоці 5 системи 4, зберігаються в пам'яті блоку 6 та відображуються в блоці 8. В блоці 7 встановлюються мінімальне та/або максимальне значення концентрації глюкози пацієнта. Після встановлення об'єкту 2 дослідження, наприклад, мочку вуха, між джерелом 1 світла та Комп’ютерна верстка А. Крулевський 4 фотоприймачем 3 система 4 записує значення електрорушійної сили за певний проміжок часу з вибраною частотою слідування імпульсів, усереднює ці значення і після цього середнє значення показується на дисплеї концентрацію глюкози в об'єкті дослідження. Бікристал представляє собою прилад, який дискримінує прямий та зворотній напрямок, з крайньою високою просторовою фоточутливістю. Поскільки обидва р-n-переходи розділені один від одного тільки дуже вузьким дислокаційним рядом, інжектовані носії понижують бар'єр на одному боці і підвищують його на іншому. Оскільки переважну роль в розділені носіїв грає більш високий бар'єр, в структурах з зернистою структурою струм інжекції дає більший квантовий вихід в порівнянні із звичайними структурами n-р-n та р-р+-р. При наявності зовнішньої напруги повний потенціал зліва від бар'єру рівний сумі цієї напруги та власного потенціалу бар'єру. У випадку світлової інжекції, коли енергія фотонів менша від ширини забороненої зони, наприклад, германію, але більша 0,42еВ, електрони можуть підніматися на цей рівень із валентної зони, створюючи при цьому дірки. Таким чином властивістю такої структури є сильно локалізована фоточутливість. Бар'єр зерен діє як стік дірок, струм змінює свій напрямок, коли світловий потік змінює своє положення відносно бар'єру. Технічна ефективність неінвазійного монітору для визначення концентрації глюкози крові визначається високочутливим фотоприймачем із n-р-nструктурою, в якого р-область виконана у вигляді зернистого бар'єру. Винахід може бути використаний в медицині і ветеринарії для визначення глюкози в крові при захворюванні цукровим діабетом. Джерела інформації: 1. Патент США №5910109, опубл. 1999р. 2. Монітор глюкози фірми SugarTrac (прототип). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
