Живильний орган навантажувача безперервної дії

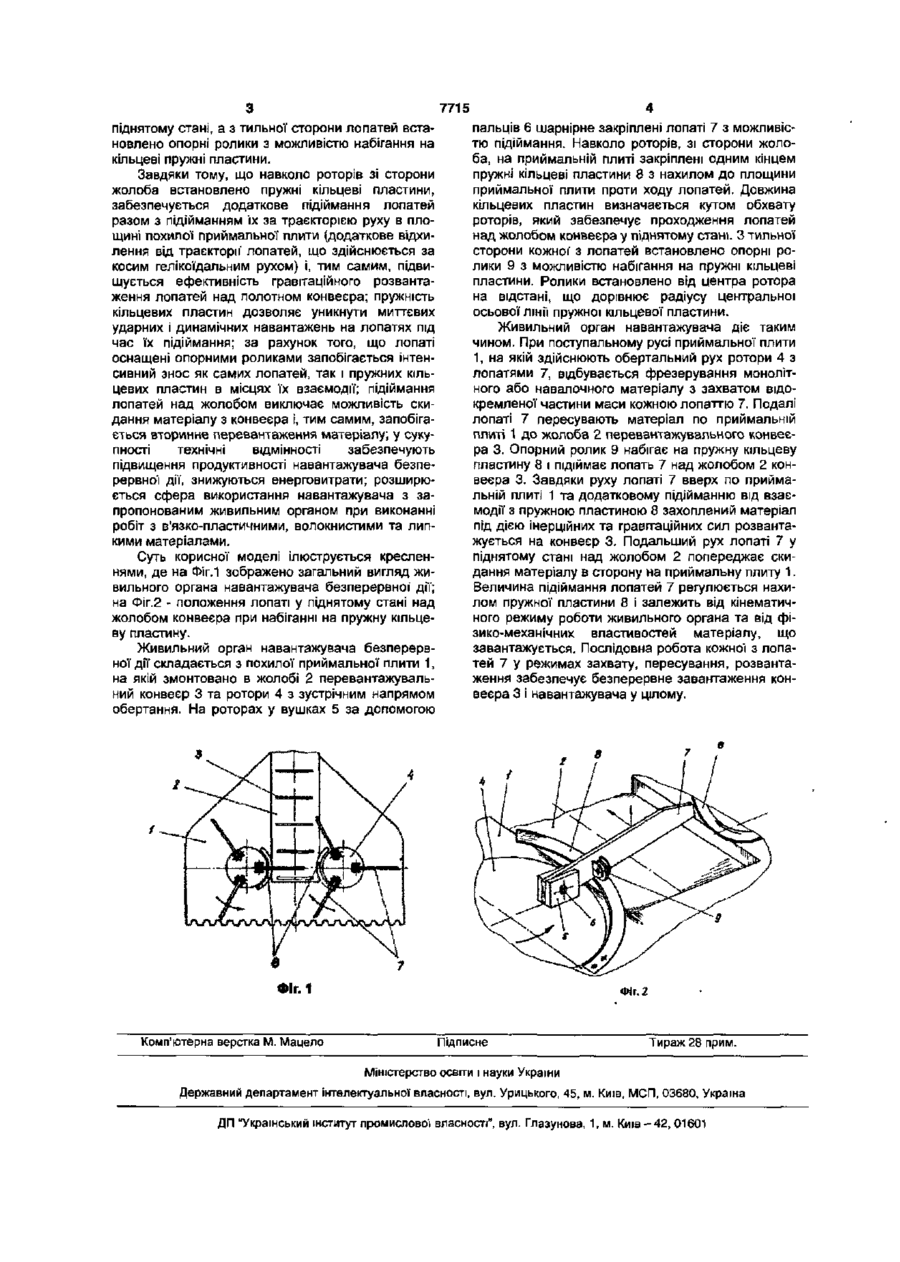

Живильний орган навантажувача безперервної дії, що містить приймальну плиту, на якій змонтовано перевантажувальний конвеєр, розташований в жолобі, і ротори з зустрічним напрямом обертання, на яких шарнірно закріплені лопаті, який відрізняється тим, що навколо кожного з роторів, зі сторони жолоба конвеєра, встановлено пружні кільцеві пластини, закріплені одним кінцем на приймальній плиті з нахилом до площини приймальної плити проти ходу лопатей з таким кутом обхвату роторів, який забезпечує проходження лопатей над жолобом у піднятому стані, а з тильної сторони лопатей встановлено опорні ролики з можливістю набігання на пружні кільцеві пластини. Корисна модель відноситься до навантажувачів безперервної дії для сипких, в'язко-пластичних і навалочних матеріалів органічного й неорганічного походження у тому числі сільськогосподарських органічних відходів тваринного і рослинного походження (гній, компост, компостні суміші). Відомий забиральний орган навантажувальної машини [а.с. СРСР №763224, кл. B65G65/20, Бюл.№34, 1980, с.99], який має приймальну плиту, конвеєр, розташований в жолобі, ротори з протилежним напрямом обертання на яких шарнірно закріплені лопаті. Недолік забирального органа полягає у тому, що під час виконання робіт з в'язко-пластичними матеріалами, наприклад з підстилковим гноєм, компостними сумішами на основі гною з органічними волого поглинальними рослинними відходами, відбувається неповне розвантаження лопатей над жолобом конвеєра як за рахунок налипання матеріалу, так і внаслідок недостатньої' глибини жолоба, який за конструктивними особливостями заглибити неможливо. Відомий забиральний орган навантажувальної машини [а.с. СРСР №922005, КЛ.В65065/20, Бюл. №15, 1982, с.100], який має приймальну плиту, на якій змонтовано перевантажувальний конвеєр, розташований в жолобі і ротори з шарнірне закріпленими в вушках пщпружиненими лопатями. Недолік прототипу полягає у тому, що конструктивне виконання лопатей не забезпечує їх повного розвантаження від захопленого матеріалу під час проходження лопатей над жолобом конве єра. При цьому спостерігається також часткове згрібання розвантаженого попередньою лопаттю матеріалу з конвеєра на приймальну плиту, тобто відбувається вторинне перевантаження матеріалу при швидкостях лопатей перевищуючих швидкість руху конвеєра. В основу корисної моделі поставлена задача створення такого живильного органа навантажувача безперервної дії, в якому, за рахунок встановлення навколо кожного з роторів, зі сторони жолоба, пружних кільцевих пластин, забезпечується проходження лопатей над жолобом у піднятому стані, що спонукає до більш ефективного і повного розвантаження лопатей, а пружність пластин забезпечує уникнення ударних динамічних навантажень під час підйому лопатей незалежно від маси захопленого матеріалу. Разом з цим запобігається скидання матеріалу лопатями з конвеєра знову на приймальну плиту та підвищується продуктивність навантажувача. Поставлена задача вирішується тим, що в живильному органі навантажувача безперервної' дії, що містить приймальну плиту, на якій змонтовано перевантажувальний конвеєр, розташований в жолобі, і ротори з зустрічним напрямом обертання на яких шарнірне закріплені лопаті, згідно винаходу, навколо кожного з роторів, зі сторони жолоба конвеєра, встановлено пружні кільцеві пластини, закріплені одним кінцем на приймальній плиті з нахилом до площини приймальної плити проти ходу лопатей з таким кутом обхвату роторів, який забезпечує проходження лопатей над жолобом у ю О) 7715 піднятому стані, а з тильної сторони лопатей встановлено опорні ролики з можливістю набігання на кільцеві пружні пластини. Завдяки тому, що навколо роторів зі сторони жолоба встановлено пружні кільцеві пластини, забезпечується додаткове підіймання лопатей разом з підійманням їх за траєкторією руху в площині похилої приймальної плити (додаткове відхилення від траєкторії" лопатей, що здійснюється за косим гелікоїдальним рухом) і, тим самим, підвищується ефективність гравітаційного розвантаження лопатей над полотном конвеєра; пружність кільцевих пластин дозволяє уникнути миттєвих ударних і динамічних навантажень на лопатях під час їх підіймання; за рахунок того, що лопаті оснащені опорними роликами запобігається інтенсивний знос як самих лопатей, так і пружних кільцевих пластин в місцях їх взаємодії; підіймання лопатей над жолобом виключає можливість скидання матеріалу з конвеєра і, тим самим, запобігається вторинне перевантаження матеріалу; у сукупності технічні відмінності забезпечують підвищення продуктивності навантажувача безперервної дії, знижуються енерговитрати; розширюється сфера використання навантажувача з запропонованим живильним органом при виконанні робіт з в'язко-пластичними, волокнистими та липкими матеріалами. Суть корисної моделі ілюструється кресленнями, де на Фіг.1 зображено загальний вигляд живильного органа навантажувача безперервної' дії; на Фіг.2 - положення лопаті у піднятому стані над жолобом конвеєра при набіганні на пружну кільцеву пластину. Живильний орган навантажувача безперервної дії складається з похилої приймальної плити 1, на якій змонтовано в жолобі 2 перевантажувальний конвеєр 3 та ротори 4 з зустрічним напрямом обертання. На роторах у вушках 5 за допомогою пальців 6 шарнірне закріплені лопаті 7 з можливістю підіймання. Навколо роторів, зі сторони жолоба, на приймальній плиті закріплені одним кінцем пружні кільцеві пластини 8 з нахилом до площини приймальної плити проти ходу лопатей. Довжина кільцевих пластин визначається кутом обхвату роторів, який забезпечує проходження лопатей над жолобом конвеєра у піднятому стані. З тильної сторони кожної' з лопатей встановлено опорні ролики 9 з можливістю набігання на пружні кільцеві пластини. Ролики встановлено від центра ротора на відстані, що дорівнює радіусу центральної осьової лінії пружної кільцевої пластини. Живильний орган навантажувача діє таким чином. При поступальному русі приймальної плити 1, на якій здійснюють обертальний рух ротори 4 з лопатями 7, відбувається фрезерування монолітного або навалочного матеріалу з захватом відокремленої частини маси кожною лопаттю 7. Подалі лопаті 7 пересувають матеріал по приймальній плиті 1 до жолоба 2 перевантажувального конвеєра 3. Опорний ролик 9 набігає на пружну кільцеву пластину 8 і підіймає лопать 7 над жолобом 2 конвеєра 3. Завдяки руху лопаті 7 вверх по приймальній плиті 1 та додатковому підійманню від взаємодії з пружною пластиною 8 захоплений матеріал під дією інерційних та гравітаційних сил розвантажується на конвеєр 3. Подальший рух лопаті 7 у піднятому стані над жолобом 2 попереджає скидання матеріалу в сторону на приймальну плиту 1. Величина підіймання лопатей 7 регулюється нахилом пружної пластини 8 і залежить від кінематичного режиму роботи живильного органа та від фізико-механічних властивостей матеріалу, що завантажується. Послідовна робота кожної з лопатей 7 у режимах захвату, пересування, розвантаження забезпечує безперервне завантаження конвеєра 3 і навантажувача у цілому. ФІг.1 Комп'ютерна верстка М. Мацело Фіг.2 Підписне Тираж 28 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
