Вантажно-транспортний орган гірничопрохідницького комбайна

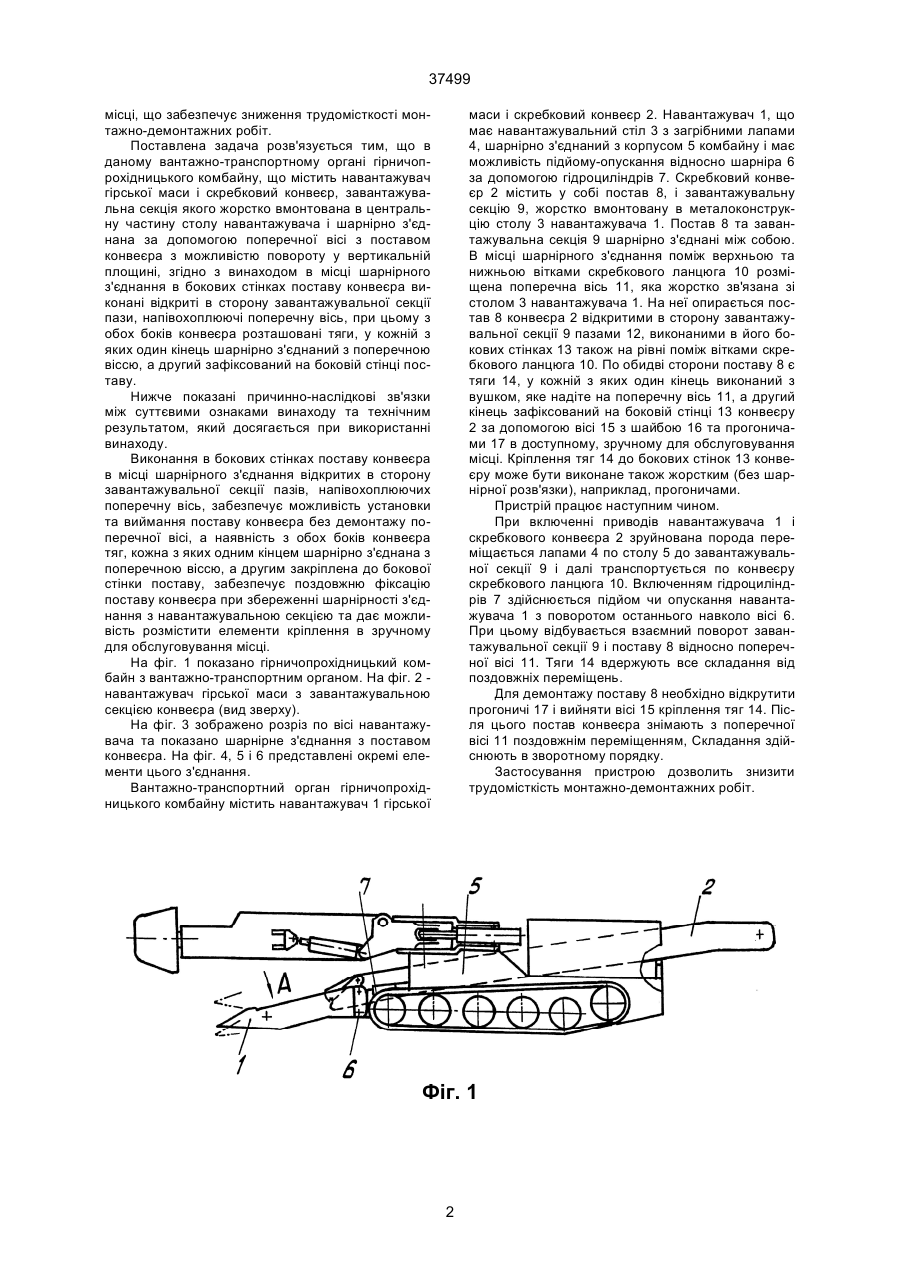

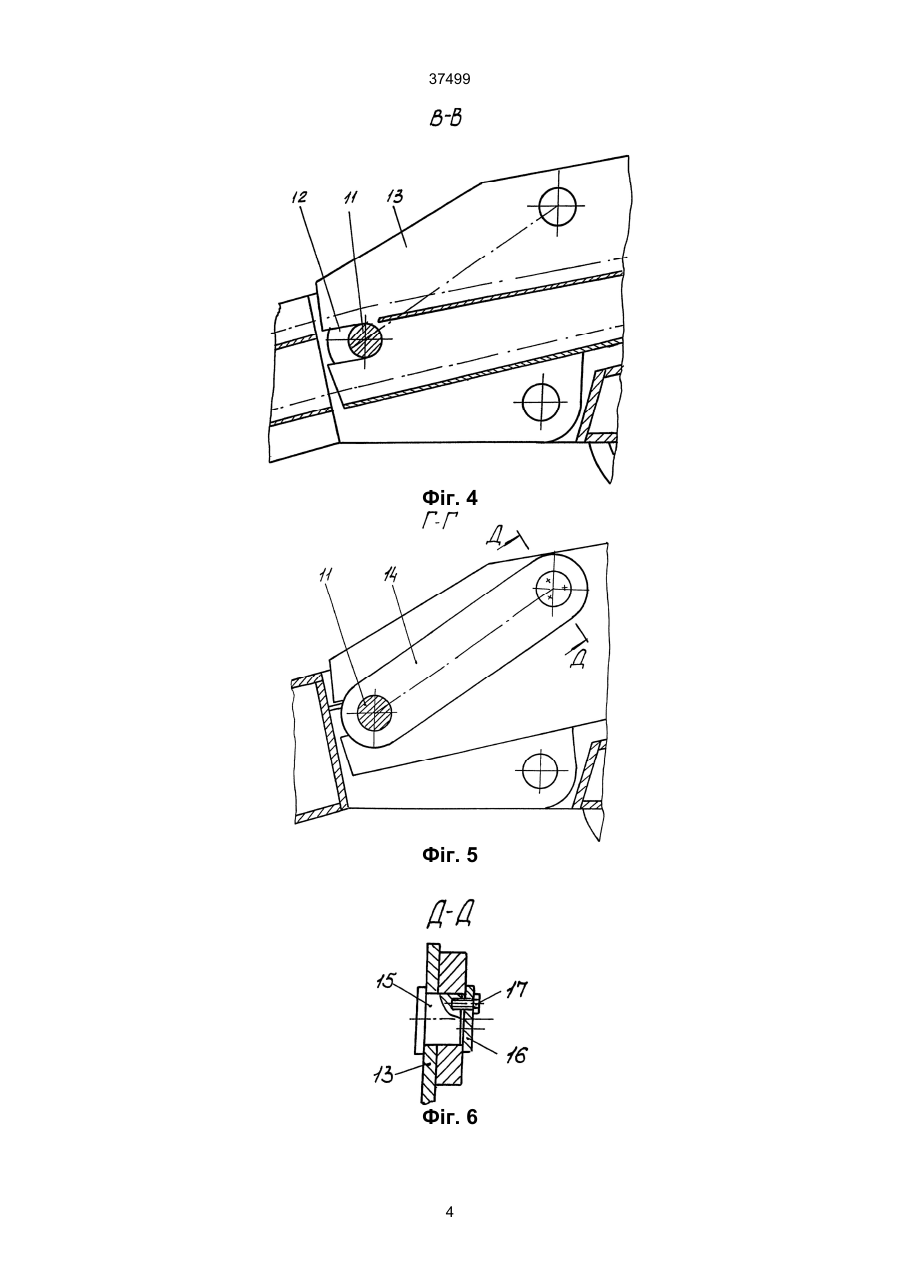

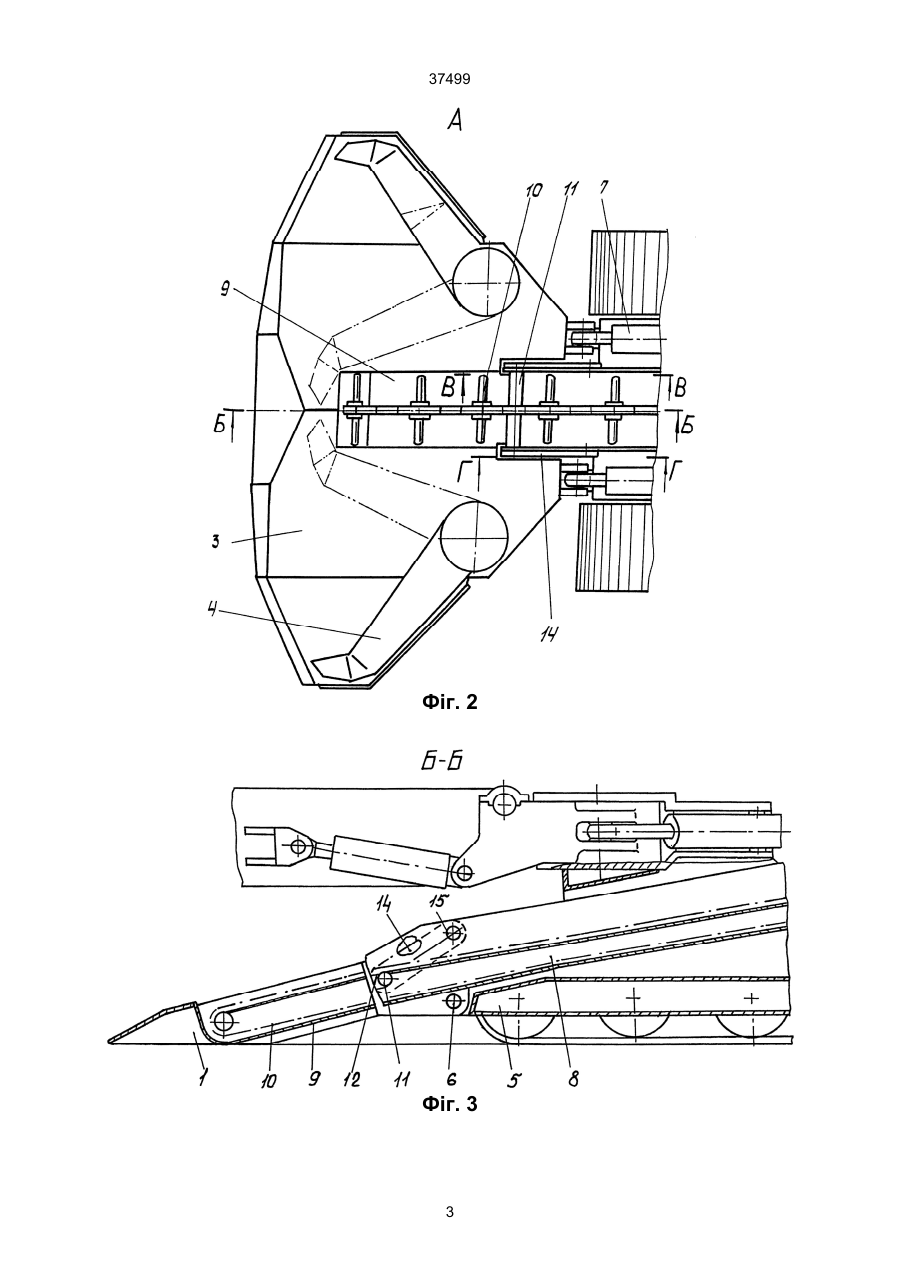

Вантажно-транспортний орган гірничопрохідницького комбайна що містить навантажувач гірничої маси і скребковий конвеєр завантажувальна 37499 місці, що забезпечує зниження трудомісткості монтажно-демонтажних робіт. Поставлена задача розв'язується тим, що в даному вантажно-транспортному органі гірничопрохідницького комбайну, що містить навантажувач гірської маси і скребковий конвеєр, завантажувальна секція якого жорстко вмонтована в центральну частину столу навантажувача і шарнірно з'єднана за допомогою поперечної вісі з поставом конвеєра з можливістю повороту у вертикальній площині, згідно з винаходом в місці шарнірного з'єднання в бокових стінках поставу конвеєра виконані відкриті в сторону завантажувальної секції пази, напівохоплюючі поперечну вісь, при цьому з обох боків конвеєра розташовані тяги, у кожній з яких один кінець шарнірно з'єднаний з поперечною віссю, а другий зафіксований на боковій стінці поставу. Нижче показані причинно-наслідкові зв'язки між суттєвими ознаками винаходу та технічним результатом, який досягається при використанні винаходу. Виконання в бокових стінках поставу конвеєра в місці шарнірного з'єднання відкритих в сторону завантажувальної секції пазів, напівохоплюючих поперечну вісь, забезпечує можливість установки та виймання поставу конвеєра без демонтажу поперечної вісі, а наявність з обох боків конвеєра тяг, кожна з яких одним кінцем шарнірно з'єднана з поперечною віссю, а другим закріплена до бокової стінки поставу, забезпечує поздовжню фіксацію поставу конвеєра при збереженні шарнірності з'єднання з навантажувальною секцією та дає можливість розмістити елементи кріплення в зручному для обслуговування місці. На фіг. 1 показано гірничопрохідницький комбайн з вантажно-транспортним органом. На фіг. 2 навантажувач гірської маси з завантажувальною секцією конвеєра (вид зверху). На фіг. 3 зображено розріз по вісі навантажувача та показано шарнірне з'єднання з поставом конвеєра. На фіг. 4, 5 і 6 представлені окремі елементи цього з'єднання. Вантажно-транспортний орган гірничопрохідницького комбайну містить навантажувач 1 гірської маси і скребковий конвеєр 2. Навантажувач 1, що має навантажувальний стіл 3 з загрібними лапами 4, шарнірно з'єднаний з корпусом 5 комбайну і має можливість підйому-опускання відносно шарніра 6 за допомогою гідроциліндрів 7. Скребковий конвеєр 2 містить у собі постав 8, і завантажувальну секцію 9, жорстко вмонтовану в металоконструкцію столу 3 навантажувача 1. Постав 8 та завантажувальна секція 9 шарнірно з'єднані між собою. В місці шарнірного з'єднання поміж верхньою та нижньою вітками скребкового ланцюга 10 розміщена поперечна вісь 11, яка жорстко зв'язана зі столом 3 навантажувача 1. На неї опирається постав 8 конвеєра 2 відкритими в сторону завантажувальної секції 9 пазами 12, виконаними в його бокових стінках 13 також на рівні поміж вітками скребкового ланцюга 10. По обидві сторони поставу 8 є тяги 14, у кожній з яких один кінець виконаний з вушком, яке надіте на поперечну вісь 11, а другий кінець зафіксований на боковій стінці 13 конвеєру 2 за допомогою вісі 15 з шайбою 16 та прогоничами 17 в доступному, зручному для обслуговування місці. Кріплення тяг 14 до бокових стінок 13 конвеєру може бути виконане також жорстким (без шарнірної розв'язки), наприклад, прогоничами. Пристрій працює наступним чином. При включенні приводів навантажувача 1 і скребкового конвеєра 2 зруйнована порода переміщається лапами 4 по столу 5 до завантажувальної секції 9 і далі транспортується по конвеєру скребкового ланцюга 10. Включенням гідроциліндрів 7 здійснюється підйом чи опускання навантажувача 1 з поворотом останнього навколо вісі 6. При цьому відбувається взаємний поворот завантажувальної секції 9 і поставу 8 відносно поперечної вісі 11. Тяги 14 вдержують все складання від поздовжніх переміщень. Для демонтажу поставу 8 необхідно відкрутити прогоничі 17 і вийняти вісі 15 кріплення тяг 14. Після цього постав конвеєра знімають з поперечної вісі 11 поздовжнім переміщенням, Складання здійснюють в зворотному порядку. Застосування пристрою дозволить знизити трудомісткість монтажно-демонтажних робіт. Фіг. 1 2 37499 Фіг. 2 Фіг. 3 3 37499 Фіг. 4 Фіг. 5 Фіг. 6 4 37499 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
