Хвильовий п’єзоелектричний привід
Номер патенту: 77197
Опубліковано: 15.11.2006
Автори: Хорунжий Володимир Миколайович, Лавріненко В'ячеслав Васильович, Петренко Сергій Федорович, Франченко Роман Васильович, Лукін Вадим Васильович
Формула / Реферат
Хвильовий п'єзоелектричний привід, що має щонайменше два генератори змінної напруги однієї частоти f, які зміщені по фазі і підключені до входу хвильового п'єзоелектричного двигуна, що має фрикційно взаємодіючі ротор і статор, що включає п'єзоелектричний осцилятор біжучої хвилі деформацій, з електродами і виводами, підключеними до виходів згаданих генераторів, який відрізняється тим, що ротор містить п'єзоелектричний осцилятор біжучої хвилі деформацій, з електродами і виводами, підключеними, наприклад, через ковзні контакти щонайменше до двох генераторів змінної напруги однієї частоти f1 і зміщених по фазі, причому
f1=f-n
де: n - частота обертання ротора.
Текст

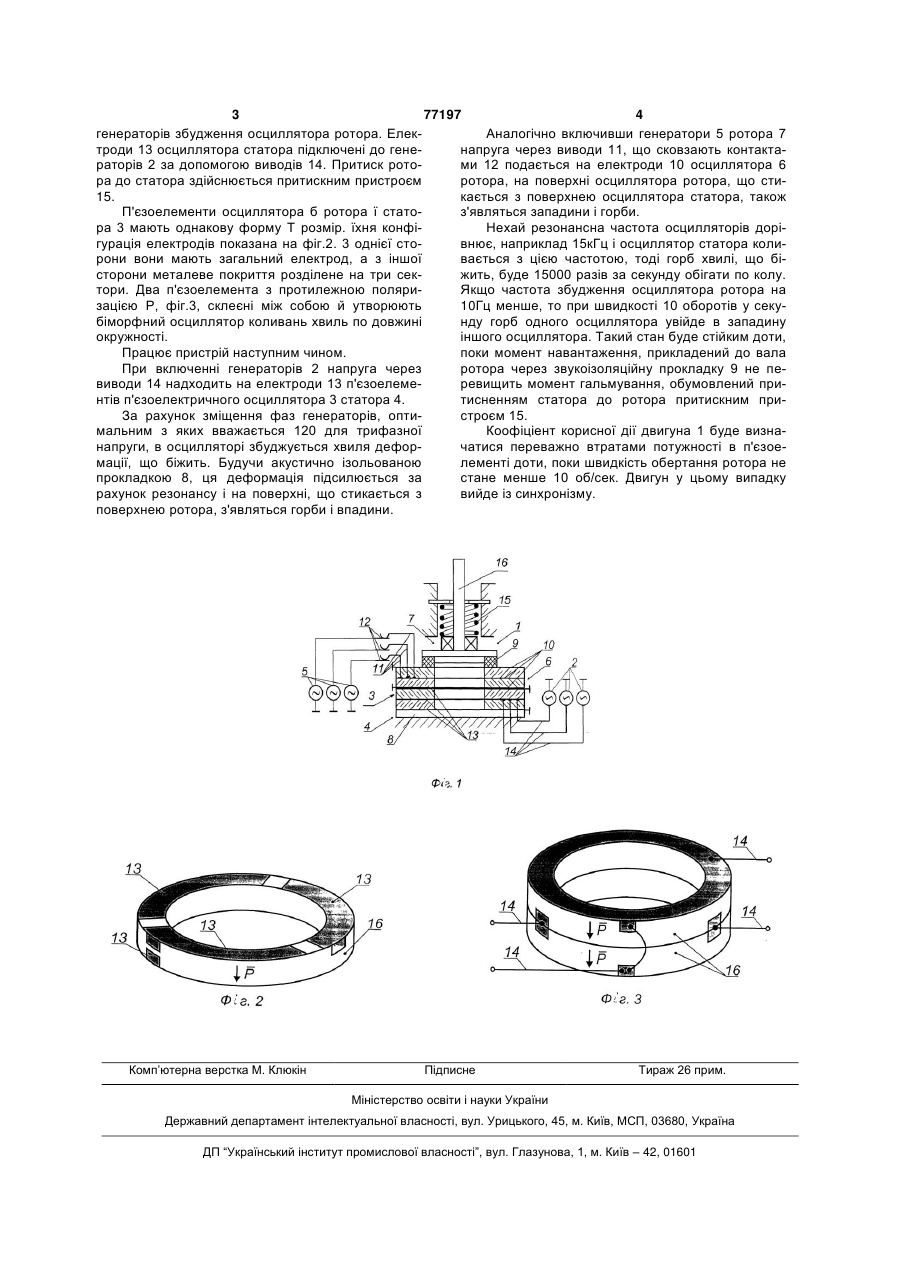

Хвильовий п'єзоелектричний привід, що має щонайменше два генератори змінної напруги одні 3 77197 4 генераторів збудження осциллятора ротора. ЕлекАналогічно включивши генератори 5 ротора 7 троди 13 осциллятора статора підключені до гененапруга через виводи 11, що сковзають контактараторів 2 за допомогою виводів 14. Притиск ротоми 12 подається на електроди 10 осциллятора 6 ра до статора здійснюється притискним пристроєм ротора, на поверхні осциллятора ротора, що сти15. кається з поверхнею осциллятора статора, також П'єзоелементи осциллятора б ротора ї статоз'являться западини і горби. ра 3 мають однакову форму Τ розмір. їхня конфіНехай резонансна частота осцилляторів дорігурація електродів показана на фіг.2. 3 однієї стовнює, наприклад 15кГц і осциллятор статора колирони вони мають загальний електрод, а з іншої вається з цією частотою, тоді горб хвилі, що бісторони металеве покриття розділене на три секжить, буде 15000 разів за секунду обігати по колу. тори. Два п'єзоелемента з протилежною поляриЯкщо частота збудження осциллятора ротора на зацією Р, фіг.3, склеєні між собою й утворюють 10Гц менше, то при швидкості 10 оборотів у секубіморфний осциллятор коливань хвиль по довжині нду горб одного осциллятора увійде в западину окружності. іншого осциллятора. Такий стан буде стійким доти, Працює пристрій наступним чином. поки момент навантаження, прикладений до вала При включенні генераторів 2 напруга через ротора через звукоізоляційну прокладку 9 не певиводи 14 надходить на електроди 13 п'єзоелемеревищить момент гальмування, обумовлений принтів п'єзоелектричного осциллятора 3 статора 4. тисненням статора до ротора притискним приЗа рахунок зміщення фаз генераторів, оптистроєм 15. мальним з яких вважається 120 для трифазної Коофіціент корисної дії двигуна 1 буде визнанапруги, в осцилляторі збуджується хвиля дефорчатися переважно втратами потужності в п'єзоемації, що біжить. Будучи акустично ізольованою лементі доти, поки швидкість обертання ротора не прокладкою 8, ця деформація підсилюється за стане менше 10 об/сек. Двигун у цьому випадку рахунок резонансу і на поверхні, що стикається з вийде із синхронізму. поверхнею ротора, з'являться горби і впадини. Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectric drive with a piezoelectric wave motor
Автори англійськоюPetrenko Serhii Fedorovych
Назва патенту російськоюЭлектропривод с волновым пьезоэлектрическим двигателем
Автори російськоюПетренко Сергей Федорович
МПК / Мітки
МПК: H02N 2/00, H01L 41/09
Мітки: п'єзоелектричний, хвильовий, привід
