Оптимальна антенна опора радіорелейного зв’язку

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 77373

Опубліковано: 15.11.2006

Автор: Шевченко Євген Володимирович

Завантажити PDF файл.

Формула / Реферат

Текст

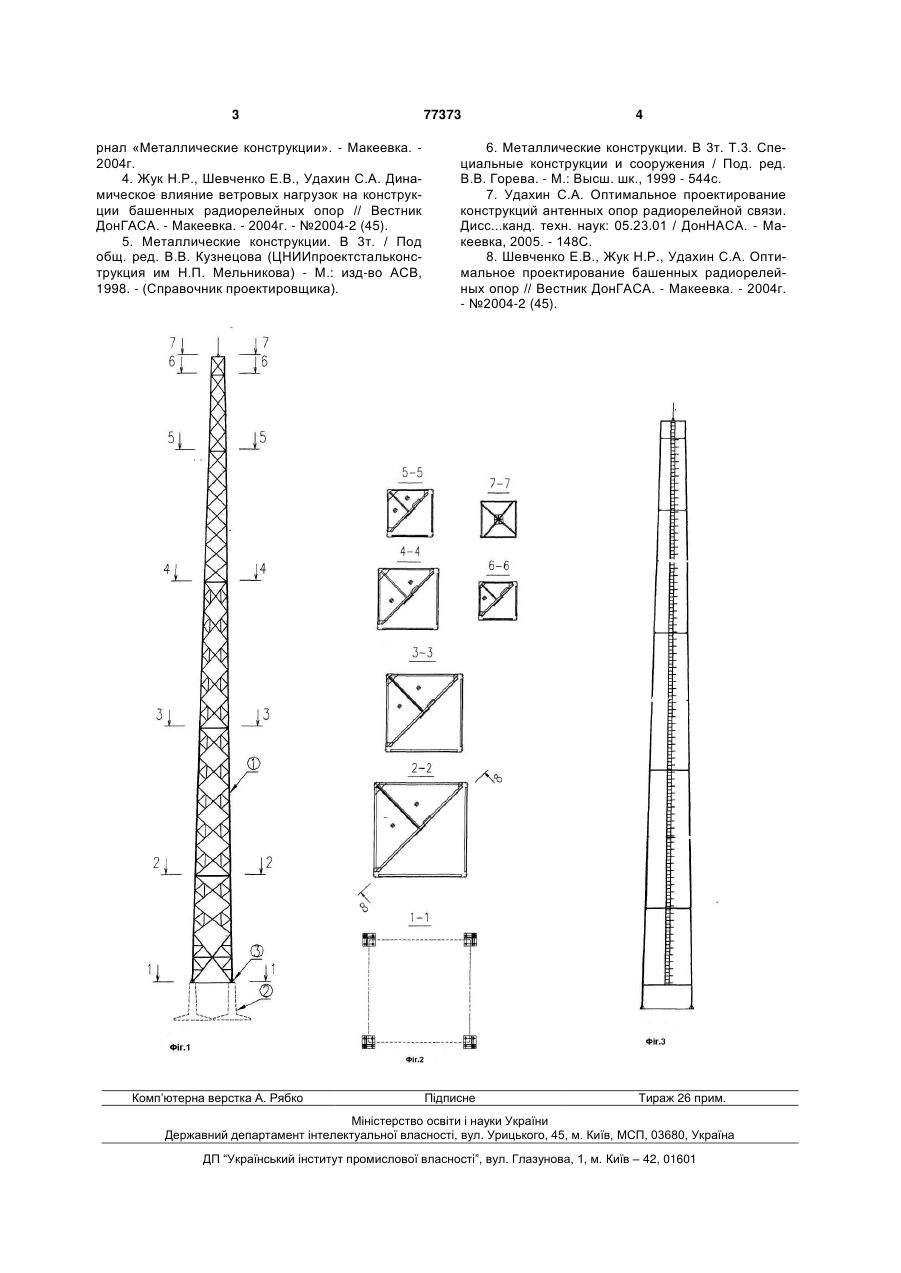

Антенна опора радіорелейного зв'язку, що конструктивно виконана як просторова стержнева металева башта висотою 30-80 метрів, яка складається з опори із декількох секцій, поперечні перерізи знизу та угорі являють собою квадрати, пояси та розкоси секцій виконані з одиночних кутиків, елементи в вузлах стикуються кріпильними елементами або зварюванням, яка відрізняється тим, що співвідношення висоти антенної опори і розмірів сторони квадрата її основи складає 10:1 – 20:1, а також тим, що стовбур опори виконаний багаторозкісним ґратчастим. (19) (21) a200601336 (22) 10.02.2006 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Шевченко Євген Володимирович (73) Шевченко Євген Володимирович (56) UA 7212 U, E04H12/08, 15.06.2005 UA 34709, E04H12/00, 2001 US 6026627, E04H12/10, E04G21/00, 2000 GB 1341133?,1973 US 2198955, 1940 3 рнал «Металлические конструкции». - Макеевка. 2004г. 4. Жук Н.Р., Шевченко Е.В., Удахин С.А. Динамическое влияние ветровых нагрузок на конструкции башенных радиорелейных опор // Вестник ДонГАСА. - Макеевка. - 2004г. - №2004-2 (45). 5. Металлические конструкции. В 3т. / Под общ. ред. В.В. Кузнецова (ЦНИИпроектстальконструкция им Н.П. Мельникова) - М.: изд-во АСВ, 1998. - (Справочник проектировщика). Комп’ютерна верстка А. Рябко 77373 4 6. Металлические конструкции. В 3т. Т.3. Специальные конструкции и сооружения / Под. ред. В.В. Горева. - М.: Высш. шк., 1999 - 544с. 7. Удахин С.А. Оптимальное проектирование конструкций антенных опор радиорелейной связи. Дисс...канд. техн. наук: 05.23.01 / ДонНАСА. - Макеевка, 2005. - 148С. 8. Шевченко Е.В., Жук Н.Р., Удахин С.А. Оптимальное проектирование башенных радиорелейных опор // Вестник ДонГАСА. - Макеевка. - 2004г. - №2004-2 (45). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Optimal support of antenna of radio-relay communication

Назва патенту російською

Оптимальная антенная опора радиорелейной связи

МПК / Мітки

МПК: E04H 12/08, E04C 3/30

Мітки: зв'язку, радіорелейного, оптимальна, антенна, опора
