Пристрій для транспортування та очищення коренеплодів

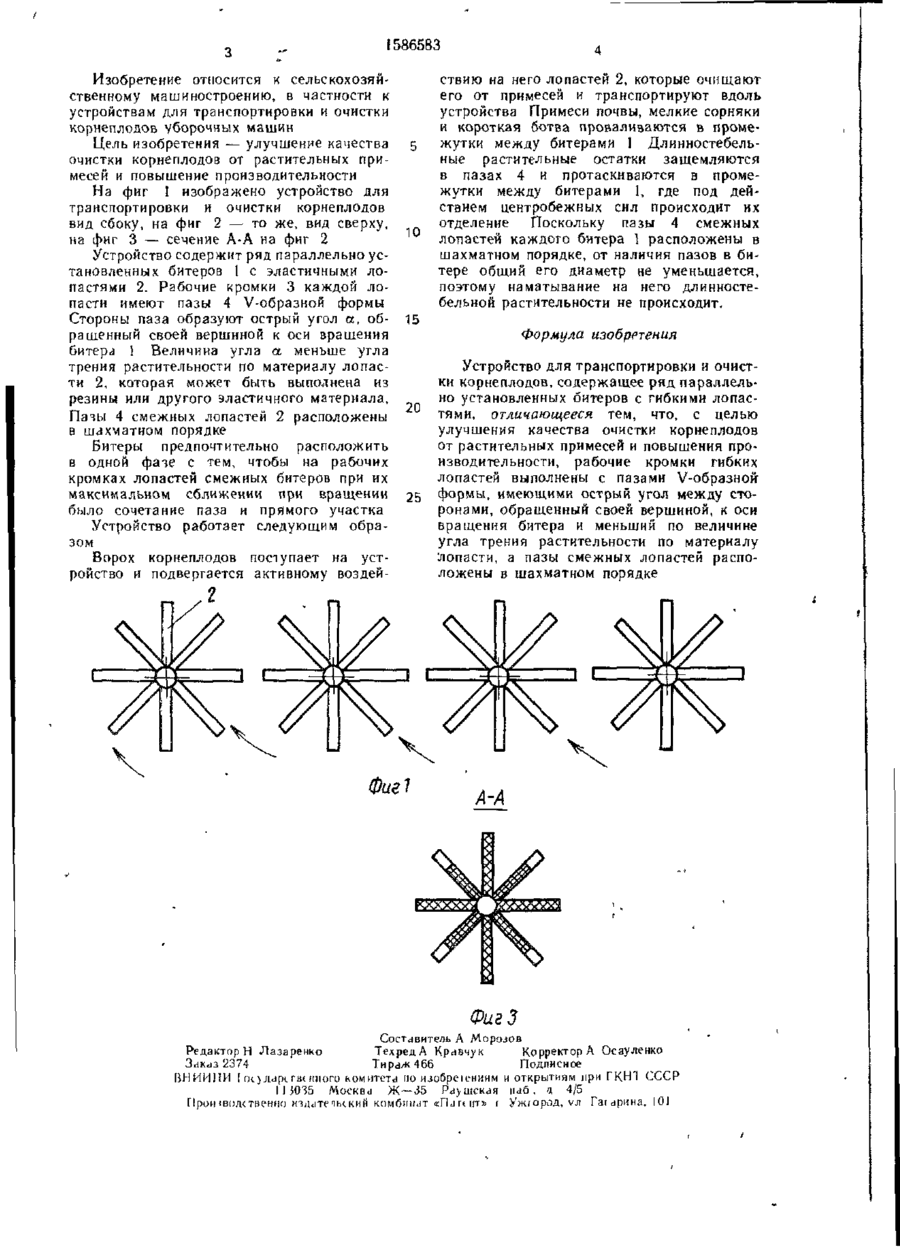

Изобретение относится к сельско хозяйственному машиностроению Цель изо бретения — улучшение качества очистки корнеплодов от растительности и повыше ние производительности Устройство для транспортировки и очистки корнеплодов содержит ряд параллельно установленных битеров 1 с эластичными лопастями Рабо чиє кромки 3 каждой лопасти имеют пазы 4 Стороны паза образуют острый угол, обращенный своей вершиной к оси вращения Пазы смежных лопастей расположены в шахматном порядке, поэтому наматывание длинностебельной растительности не проис ходит 3 ил (54) УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВКИ И ОЧИСТКИ КОРНЕПЛОДОВ \ NJ II ел с» сл til г Фиг 2 ±л •її 00 і 586583 Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для транспортировки и очистки корнеплодов уборочных машин Цель изобретения — улучшение качества очистки корнеплодов от растительных примесей и повышение производительности На фиг 1 изображено устройство для транспортировки и очистки корнеплодов вид сбоку, на фиг 2 — то же, вид сверху, на фиг 3 — сечение А-А на фиг 2 Устройство содержит ряд параллельно установленных битеров I с эластичными лопастями 2. Рабочие кромки 3 каждой лопасти имеют пазы 4 V-образной формы Стороны паза образуют острый угол а, обращенный своей вершиной к оси вращения битера 1 Величина угла а меньше угла трения растительности по материалу лопасти 2, которая может быть выполнена из резины или другого эластичного материала, Пазы 4 смежных лопастей 2 расположены в шахматном порядке Битеры предпочтительно расположить в одной фазе с тем, чтобы на рабочих кромках лопастей смежных битеров при их максимальном сближении при вращении было сочетание паза и прямого участка Устройство работает следующим образом Ворох корнеплодов поступает на устройство и подвергается активному воздей 10 ствию на него лопастей 2, которые очищают его от примесей и транспортируют вдоль устройства Примеси почвы, мелкие сорняки и короткая ботва провализаются в промежутки между битерами 1 Длинностебельные растительные остатки защемляются в пазах 4 и протаскиваются в промежутки между битерами 1, где под действием центробежных сил происходит их отделение Поскольку пазы 4 смежных лопастей каждого битера 1 расположены в шахматном порядке, от наличия пазов в битере общий его диаметр не уменьшается, поэтому наматывание на него длинностебельной растительности не происходит. 15 Формула изобретения 20 25 Фиеі Устройство для транспортировки и очистки корнеплодов, содержащее ряд параллельно установленных битеров с гибкими лопастями, отличающееся тем, что, с целью улучшения качества очистки корнеплодов от растительных примесей и повышения производительности, рабочие кромки гибких лопастей выполнены с пазами V-образной формы, имеющими острый угол между сторонами, обращенный своей вершиной, к оси вращения битера и меньший по величине угла трения растительности по материалу лопасти, а пазы смежных лопастей расположены в шахматном порядке А-А ФигЗ Составитель А Морозов РедакторН .Назаренко Техред А Кравчук Корректор А Осауленко Заказ 2374 Тираж 466 Подписное ВЫ ИИ ПИ I (К) даре rat micro комитета по изобреюниям и открытиям при ГК.Н1 СССР 1 I 3035 Москва Ж —35 Раушская иаб , а 4/5 Прои ІВОДСТВЄШЮ тдатечьский комбинат «Па пит» г Ужі о род, УЛ Гагарина, 101
