Пристрій для очищення від гички рядків коренеплодів та міжрядь

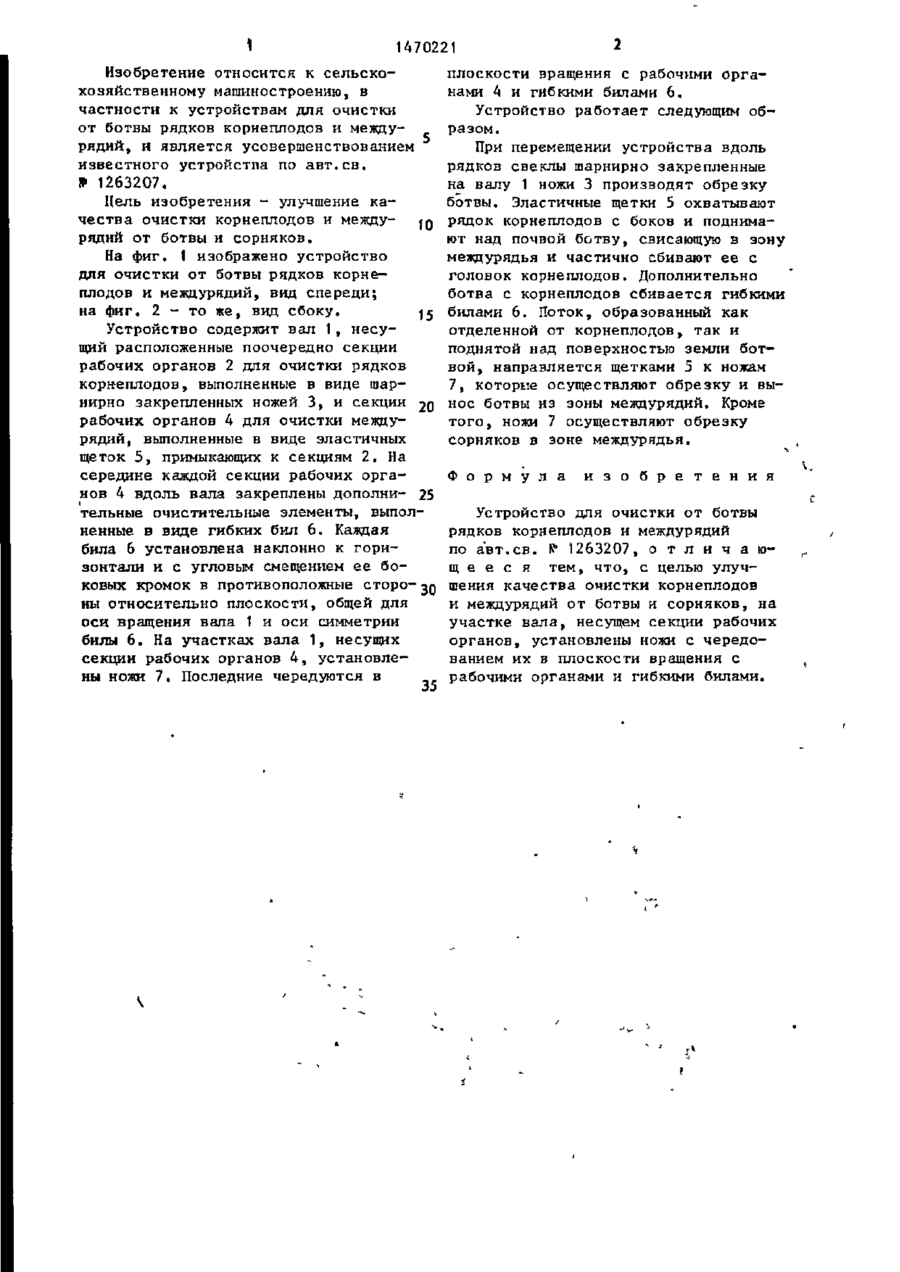

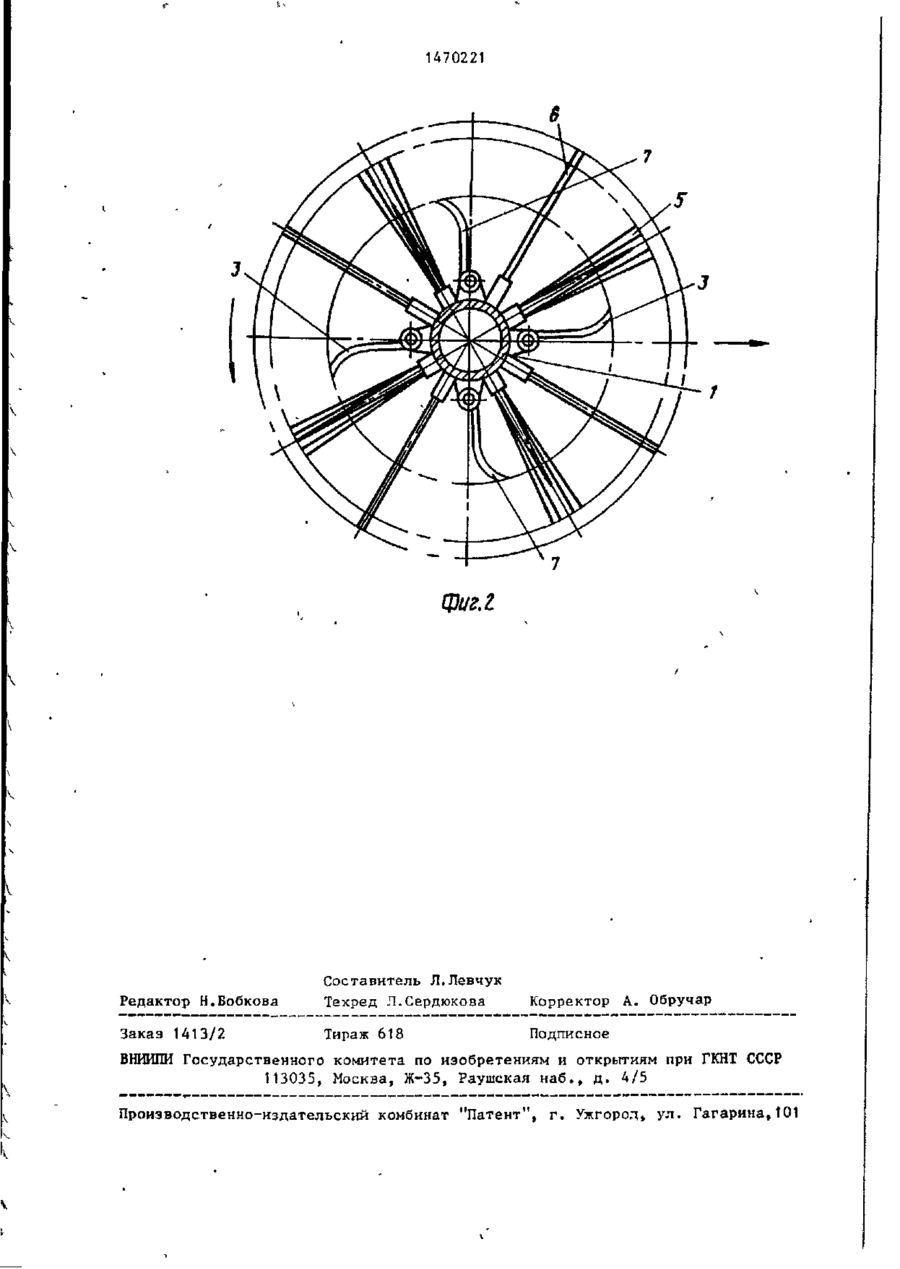

Изобретение относится к области сельскохозяйственного машиностроения, Цель изобретения - улучшение качества очистки корнеплодов и междурядий от ботвы и сорняков. Ус ройство с о держит вал 1 с закрепле *ыми на нем посекционно рабочими органами для очистки рядков корнеплодов (шарнирно закрепленные ножи 3) и для очистки междурядий (эластичные щетки 5 ) , гибкие билы 6 и ноям 7. Последние установлены с чередованием в плоское* ти их вращения с ножами 3, щетками 5 и билами 6. В процессе работы устройства основная масса ботвы срезается ножами 3. Эластичные щетки 5 охватывают с боков рядок корнеплодов, поднимают свисающую в зону междурядья ботву и частично сбивают ее с головок корнеплодов. Дополнительно ботва сбивается билами 6. Ножи 7 осуществляют обрезку и вынос ботвы из зоны междурядий и, кроме того, производят обрезку сорняков в зоне мевдурядий, 2 ил. і:»» Фиг1 *« 1 1470221 Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для очистки от ботвы рядков корнеплодов и междурядий, и является усовершенствованием известного устройства по авт.св. № 1263207. Цель изобретения - улучшение качества очистки корнеплодов и между- 10 рядий от ботвы и сорняков. На фиг. 1 изображено устройство для очистки от ботвы рядков корнеплодов и междурядий, вид спереди; 15 на фиг. 2 - то же, вид сбоку. Устройство содержит вал 1, несущий расположенные поочередно секции рабочих органов 2 для очистки рядков корн-еплодов, выполненные в виде шарнирно закрепленных ножей 3, и секции 20 рабочих органов k для очистки междурядий, выполненные в виде эластичных щеток 5 , примыкающих к секциям 2. На середине каждой секции рабочих органов 4 вдоль вала закреплены дополни- 25 тельные очистительные элементы, выполненные в виде гибких бил 6. Каждая била 6 установлена наклонно к горизонтали и с угловым смещением ее боковых кромок в противоположные сторо- 3Q ны относительно плоскости, общей для оси вращения вала 1 и оси симметрии билы 6. На участках вала 1, несущих секции рабочих органов 4 , установлены ножи 7. Последние чередуются в 35 плоскости вращения с рабочими органами 4 и гибкими билами 6. Устройство работает следующим образом. При перемещении устройства вдоль рядков свеклы шарнирно закрепленные на валу 1 ножи 3 производят обрезку ботвы. Эластичные щетки 5 охватывают рядок корнеплодов с боков и поднимают над почвой ботву, свисающую в зону междурядья и частично сбивают ее с головок корнеплодов. Дополнительно ботва с корнеплодов сбивается гибкими билами 6. Поток, образованный как отделенной от корнеплодов, так и поднятой над поверхностью земли ботвой, направляется щетками 5 к ножам 7, которые осуществляют обрезку и вынос ботвы из зоны междурядий. Кроме того, ножи 7 осуществляют обрезку сорняков в зоне междурядья. Ф о р м у л а и з о б р е т е н и я Устройство для очистки от ботвы рядков корнеплодов и междурядий по а в т . с в . № 1263207, о т л и ч а ю щ е е с я тем, что, с целью улучшения качества очистки корнеплодов и междурядий от ботвы и сорняков, на участке вала, несущем секции рабочих органов, установлены ножи с чередованием их в плоскости вращения с рабочими органами и гибкими билами. 1470221 фиг. I Редактор Н.Бобкова Составитель Л.Левчук Техред Л.Сердюкова Корректор А. Обручар Заказ 1413/2 Тираж 618 Подписное ВНВДПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород» ул. Гагарина,101
