Керамічний припій для паяння кераміки з керамікою

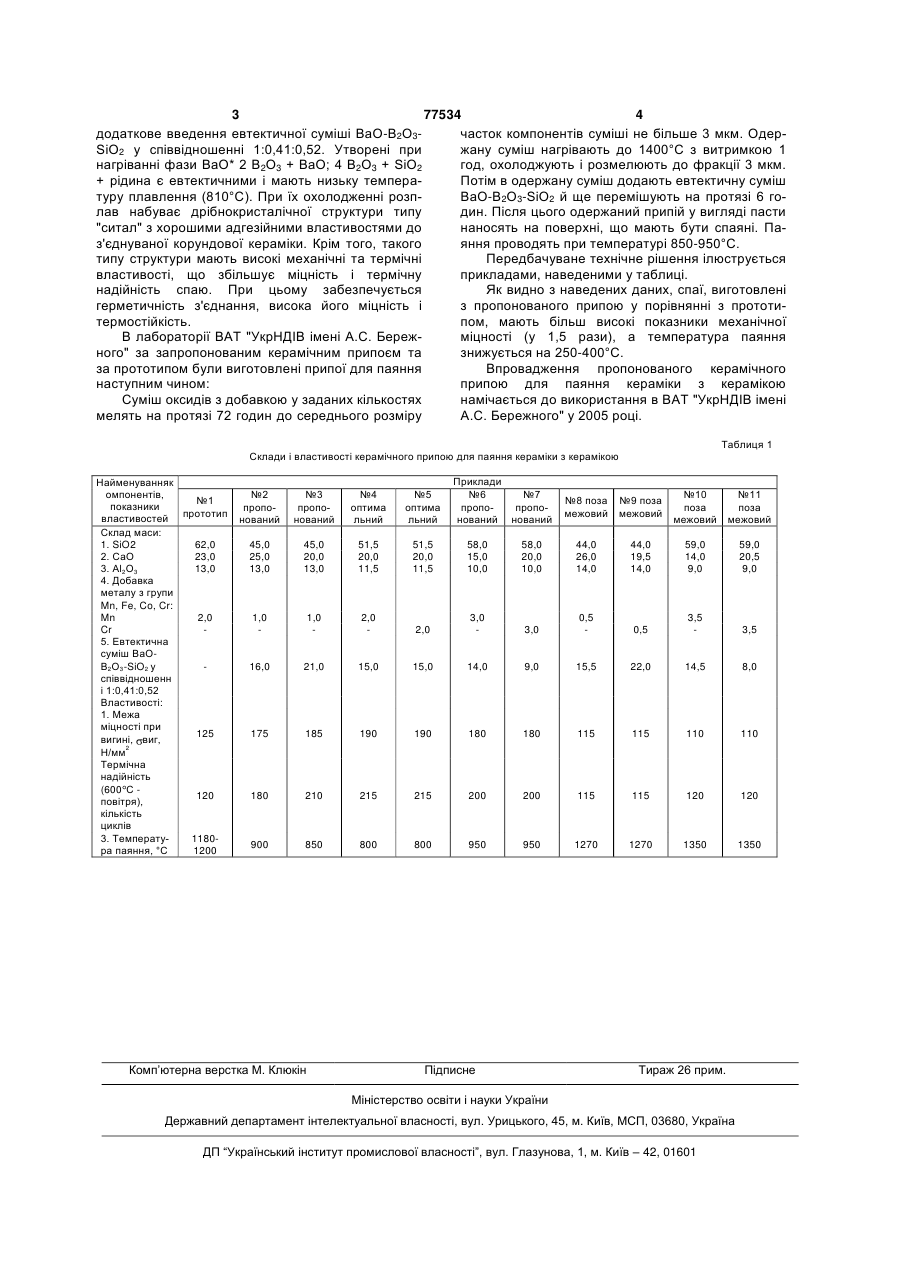

Керамічний припій для паяння кераміки з керамікою, що містить SiO2, СаО, Аl2О3, добавку металу з групи Mn, Fe, Co, Cr, який відрізняється тим, що він додатково містить евтектичну суміш ВаО-В2О3-SiО2 у співвідношенні 1:0,41:0,52 при наступному вмісті компонентів, мас.%: SiO2 45,0 - 58,0 СаО 15,0 - 25,0 Аl2О3 10,0 - 13,0 добавка металу з групи Mn, Fe, Co, Cr 1,0 - 3,0 евтектична суміш ВаОВ2O3-SiO2 у співвідношенні 1:0,41:0,52 9,0 - 21,0. (19) (21) 20041210395 (22) 17.12.2004 (24) 15.12.2006 (46) 15.12.2006, Бюл. № 12, 2006 р. (72) Рабінков Леонід Генадійович, Мартиненко Валерій Владленович, Криворучко Павло Петрович, Нікічанов Вячеслав Володимирович, Шакшуєва Інна Сергіївна (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ВОГНЕТРИВІВ ІМЕНІ А.С.БЕРЕЖНОГО" (56) UA 71623 C2, 15.12.2004 SU 374133, 20.03.1973 RU 2053211 C1, 27.01.1996 DE 4433025, 21.03.1996 3 77534 4 додаткове введення евтектичної суміші ВаО-В2О3часток компонентів суміші не більше 3 мкм. ОдерSiО2 у співвідношенні 1:0,41:0,52. Утворені при жану суміш нагрівають до 1400°С з витримкою 1 нагріванні фази ВаО* 2 В2О3 + ВаО; 4 В2О3 + SiО2 год, охолоджують і розмелюють до фракції 3 мкм. + рідина є евтектичними і мають низьку темпераПотім в одержану суміш додають евтектичну суміш туру плавлення (810°С). При їх охолодженні розпВаО-В2О3-SіO2 й ще перемішують на протязі 6 голав набуває дрібнокристалічної структури типу дин. Після цього одержаний припій у вигляді пасти "ситал" з хорошими адгезійними властивостями до наносять на поверхні, що мають бути спаяні. Паз'єднуваної корундової кераміки. Крім того, такого яння проводять при температурі 850-950°С. типу структури мають високі механічні та термічні Передбачуване технічне рішення ілюструється властивості, що збільшує міцність і термічну прикладами, наведеними у таблиці. надійність спаю. При цьому забезпечується Як видно з наведених даних, спаї, виготовлені герметичність з'єднання, висока його міцність і з пропонованого припою у порівнянні з прототитермостійкість. пом, мають більш високі показники механічної В лабораторії ВАТ "УкрНДІВ імені А.С. Бережміцності (у 1,5 рази), а температура паяння ного" за запропонованим керамічним припоєм та знижується на 250-400°С. за прототипом були виготовлені припої для паяння Впровадження пропонованого керамічного наступним чином: припою для паяння кераміки з керамікою Суміш оксидів з добавкою у заданих кількостях намічається до використання в ВАТ "УкрНДІВ імені мелять на протязі 72 годин до середнього розміру А.С. Бережного" у 2005 році. Таблиця 1 Склади і властивості керамічного припою для паяння кераміки з керамікою Найменуванняк омпонентів, №1 показники прототип властивостей Склад маси: 1. SiO2 62,0 2. СаО 23,0 3. Аl2О3 13,0 4. Добавка металу з групи Mn, Fe, Co, Cr: Mn 2,0 Cr 5. Евтектична суміш ВаОВ2О3-SiO2 у співвідношенн і 1:0,41:0,52 Властивості: 1. Межа міцності при 125 вигині, виг, 2 Н/мм Термічна надійність (600 С 120 повітря), кількість циклів 3. Температу1180ра паяння, °С 1200 Приклади №6 №7 пропопропонований нований №2 пропонований №3 пропонований №4 оптима льний №5 оптима льний №8 поза межовий №9 поза межовий №10 поза межовий №11 поза межовий 45,0 25,0 13,0 45,0 20,0 13,0 51,5 20,0 11,5 51,5 20,0 11,5 58,0 15,0 10,0 58,0 20,0 10,0 44,0 26,0 14,0 44,0 19,5 14,0 59,0 14,0 9,0 59,0 20,5 9,0 1,0 1,0 2,0 2,0 3,0 3,0 0,5 0,5 3,5 3,5 16,0 21,0 15,0 15,0 14,0 9,0 15,5 22,0 14,5 8,0 175 185 190 190 180 180 115 115 110 110 180 210 215 215 200 200 115 115 120 120 900 850 800 800 950 950 1270 1270 1350 1350 Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
