Вузол прикріплення плівки покрівлі теплиці до ванти

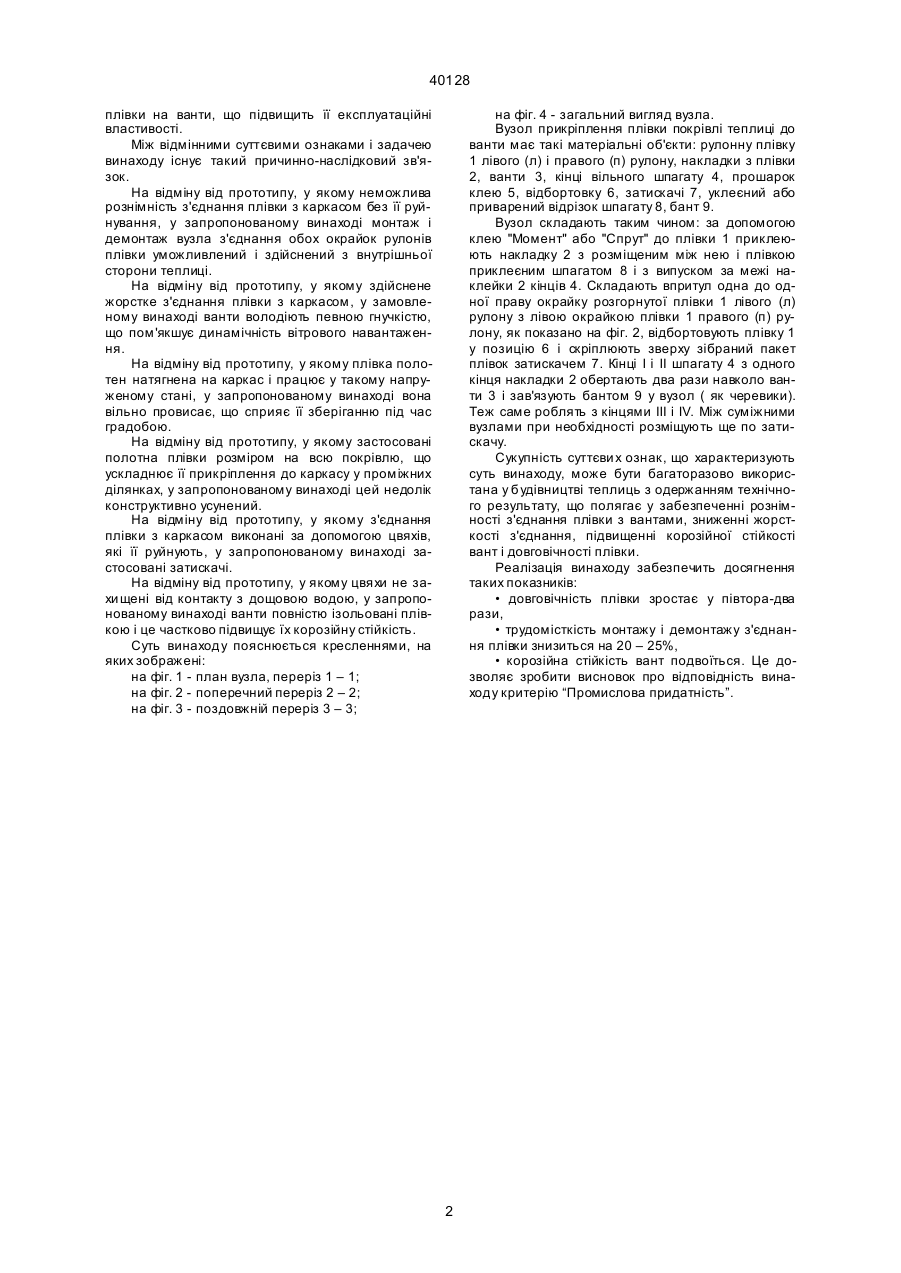

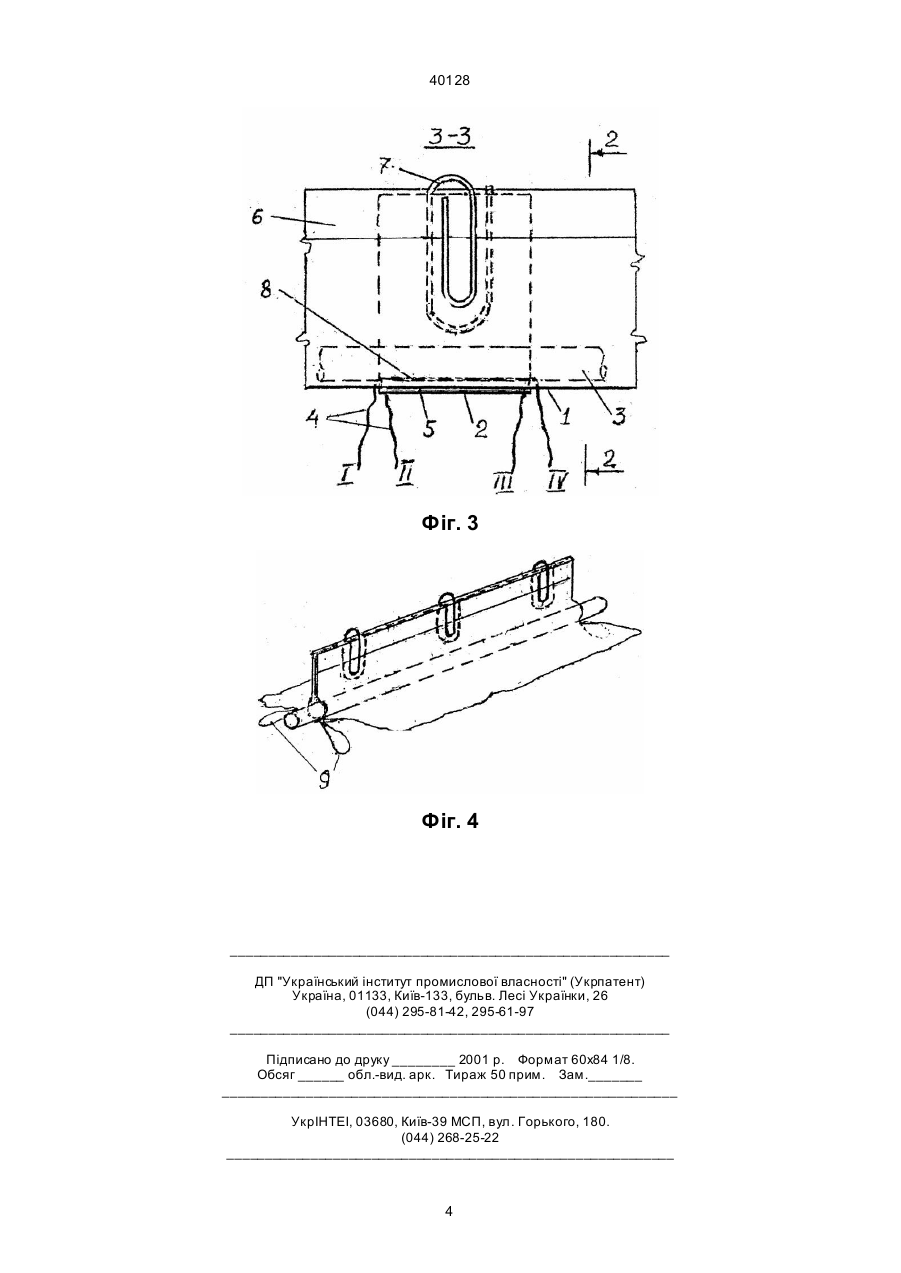

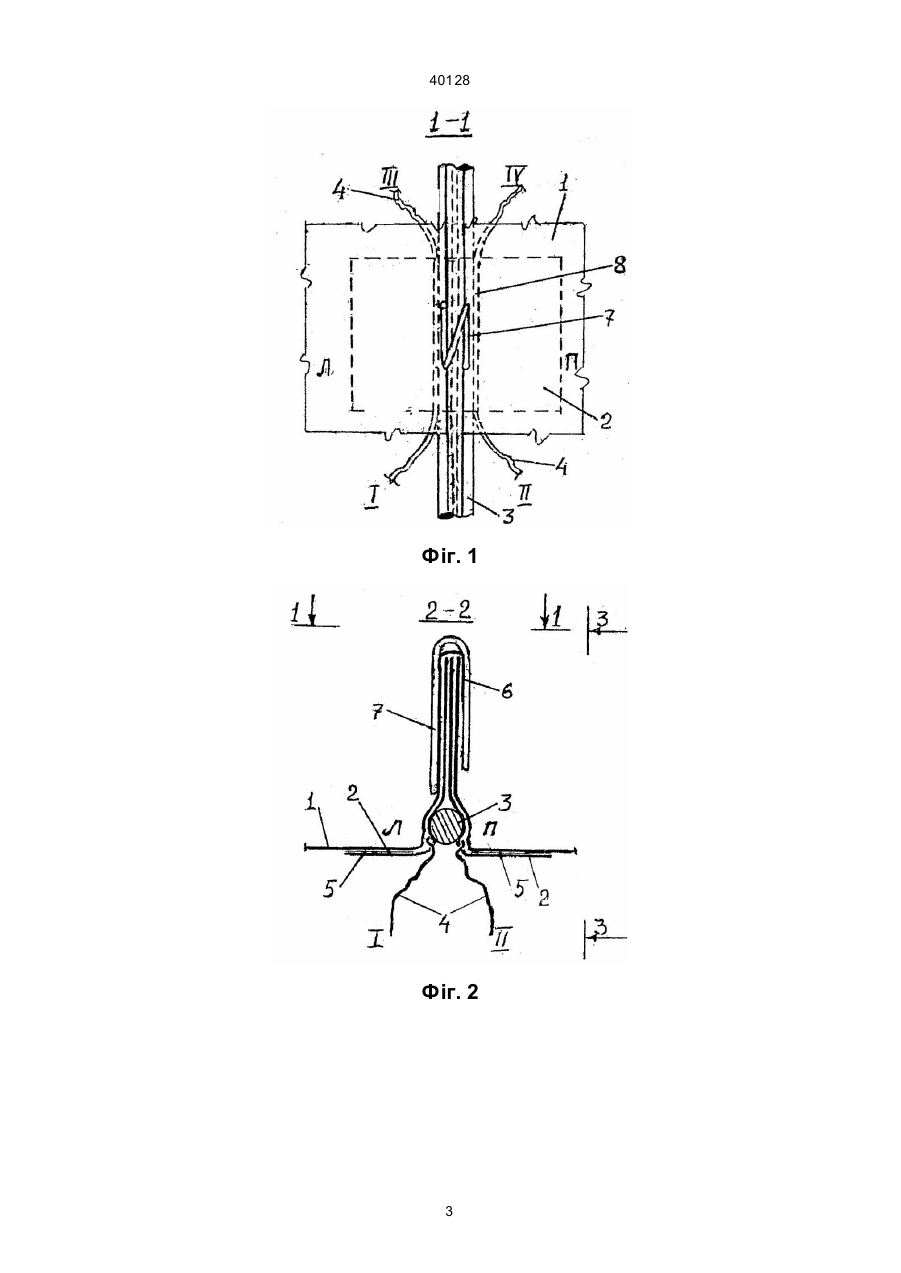

Вузол прикріплення плівки покрівлі теплиці до ванти, який складений з каркасу, вант, окрайок двох суміжних рулонів плівки, і кріпильних елементів, який відрізняється тим, що у ньому застосовані накладки з плівки, розміщені з внутрішньої сторони покрівлі вздовж її окрайок і мають довжи 40128 плівки на ванти, що підвищить її експлуатаційні властивості. Між відмінними суттєвими ознаками і задачею винаходу існує такий причинно-наслідковий зв'язок. На відміну від прототипу, у якому неможлива рознімність з'єднання плівки з каркасом без її руйнування, у запропонованому винаході монтаж і демонтаж вузла з'єднання обох окрайок рулонів плівки уможливлений і здійснений з внутрішньої сторони теплиці. На відміну від прототипу, у якому здійснене жорстке з'єднання плівки з каркасом, у замовленому винаході ванти володіють певною гнучкістю, що пом'якшує динамічність вітрового навантаження. На відміну від прототипу, у якому плівка полотен натягнена на каркас і працює у такому напруженому стані, у запропонованому винаході вона вільно провисає, що сприяє її зберіганню під час градобою. На відміну від прототипу, у якому застосовані полотна плівки розміром на всю покрівлю, що ускладнює її прикріплення до каркасу у проміжних ділянках, у запропонованому винаході цей недолік конструктивно усунений. На відміну від прототипу, у якому з'єднання плівки з каркасом виконані за допомогою цвяхів, які її руйнують, у запропонованому винаході застосовані затискачі. На відміну від прототипу, у якому цвяхи не захи щені від контакту з дощовою водою, у запропонованому винаході ванти повністю ізольовані плівкою і це частково підвищує їх корозійну стійкість. Суть винаходу пояснюється кресленнями, на яких зображені: на фіг. 1 - план вузла, переріз 1 – 1; на фіг. 2 - поперечний переріз 2 – 2; на фіг. 3 - поздовжній переріз 3 – 3; на фіг. 4 - загальний вигляд вузла. Вузол прикріплення плівки покрівлі теплиці до ванти має такі матеріальні об'єкти: рулонну плівку 1 лівого (л) і правого (п) рулону, накладки з плівки 2, ванти 3, кінці вільного шпагату 4, прошарок клею 5, відбортовку 6, затискачі 7, уклеєний або приварений відрізок шпагату 8, бант 9. Вузол складають таким чином: за допомогою клею "Момент" або "Спрут" до плівки 1 приклеюють накладку 2 з розміщеним між нею і плівкою приклеєним шпагатом 8 і з випуском за межі наклейки 2 кінців 4. Складають впритул одна до одної праву окрайку розгорнутої плівки 1 лівого (л) рулону з лівою окрайкою плівки 1 правого (п) рулону, як показано на фіг. 2, відбортовують плівку 1 у позицію 6 і скріплюють зверху зібраний пакет плівок затискачем 7. Кінці І і II шпагату 4 з одного кінця накладки 2 обертають два рази навколо ванти 3 і зав'язують бантом 9 у вузол ( як черевики). Теж саме роблять з кінцями III і IV. Між суміжними вузлами при необхідності розміщують ще по затискачу. Сукупність суттєви х ознак, що характеризують суть винаходу, може бути багаторазово використана у будівництві теплиць з одержанням технічного результату, що полягає у забезпеченні рознімності з'єднання плівки з вантами, зниженні жорсткості з'єднання, підвищенні корозійної стійкості вант і довговічності плівки. Реалізація винаходу забезпечить досягнення таких показників: • довговічність плівки зростає у півтора-два рази, • трудомісткість монтажу і демонтажу з'єднання плівки знизиться на 20 – 25%, • корозійна стійкість вант подвоїться. Це дозволяє зробити висновок про відповідність винаходу критерію “Промислова придатність”. 2 40128 Фіг. 1 Фіг. 2 3 40128 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
