Схема живлення ланцюгів керування вагоноштовхача
Формула / Реферат
Cхема живлення ланцюгів керування вагоноштовхача постійним струмом, який містить два тролеї, котушку гальмового електромагніта і обмотку незалежного збудження двигуна, причому котушка і обмотка підключені паралельно до тролеїв, який відрізняється тим, що схема містить перемикач полярності живильної напруги на тролеях, діод і двонапівперіодний мостовий випрямляч, при цьому діод з’єднаний послідовно з котушкою гальмового електромагніта, вхід змінної полярності випрямляча підключений до тролеїв, а до виходу постійної полярності випрямляча підключена обмотка збудження двигуна
Текст

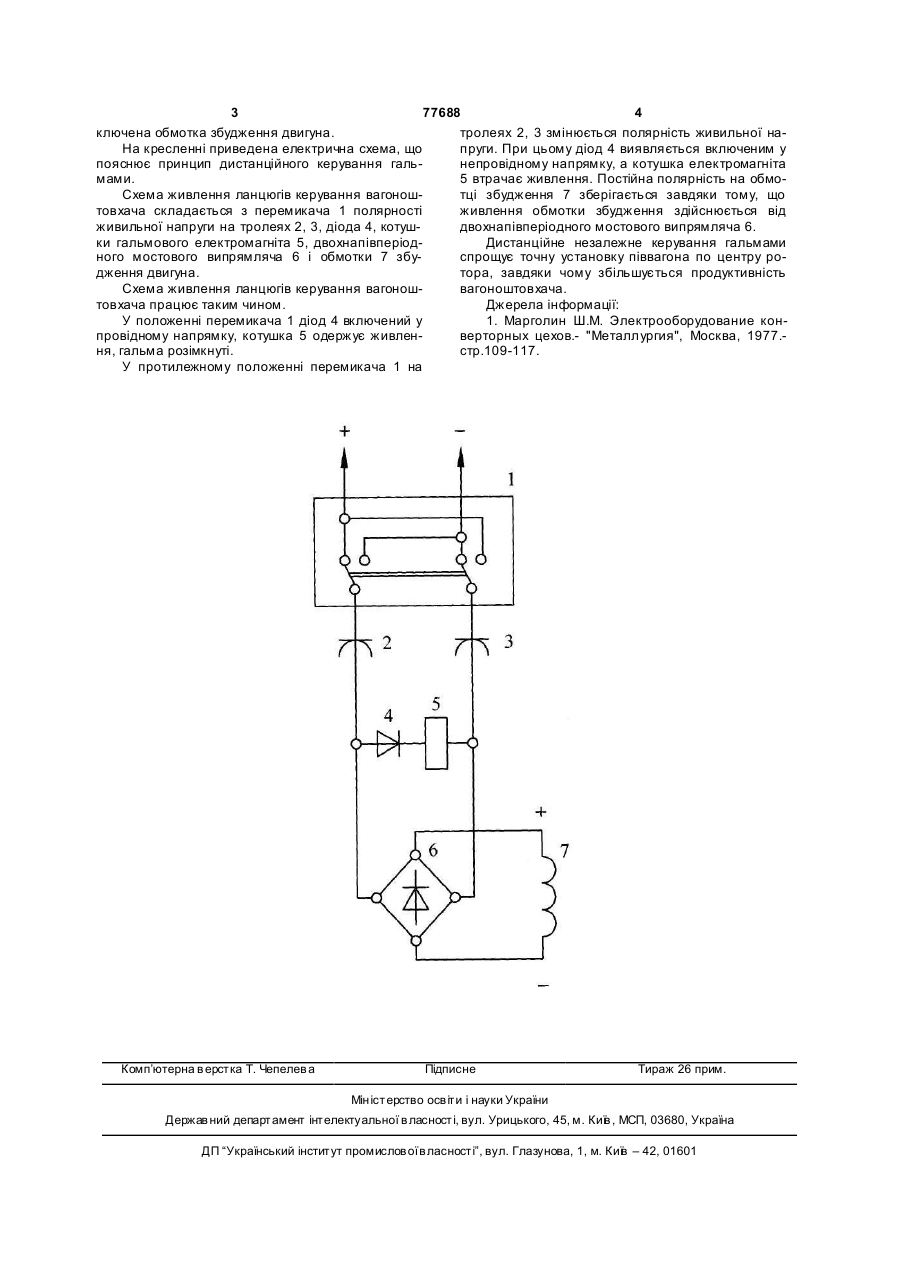

Cхема живлення ланцюгів керування вагоноштовхача постійним струмом, який містить два 3 77688 4 ключена обмотка збудження двигуна. тролеях 2, 3 змінюється полярність живильної наНа кресленні приведена електрична схема, що пруги. При цьому діод 4 виявляється включеним у пояснює принцип дистанційного керування гальнепровідному напрямку, а котушка електромагніта мами. 5 втрачає живлення. Постійна полярність на обмоСхема живлення ланцюгів керування вагоноштці збудження 7 зберігається завдяки тому, що товхача складається з перемикача 1 полярності живлення обмотки збудження здійснюється від живильної напруги на тролеях 2, 3, діода 4, котушдвохнапівперіодного мостового випрямляча 6. ки гальмового електромагніта 5, двохнапівперіодДистанційне незалежне керування гальмами ного мостового випрямляча 6 і обмотки 7 збуспрощує точну установку піввагона по центру родження двигуна. тора, завдяки чому збільшується продуктивність Схема живлення ланцюгів керування вагоношвагоноштовхача. товхача працює таким чином. Джерела інформації: У положенні перемикача 1 діод 4 включений у 1. Марголин Ш.М. Электрооборудование конпровідному напрямку, котушка 5 одержує живленверторных цехов.- "Металлургия", Москва, 1977.ня, гальма розімкнуті. стр.109-117. У протилежному положенні перемикача 1 на Комп’ютерна в ерстка Т. Чепелев а Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
