Водоуловлювач градирні

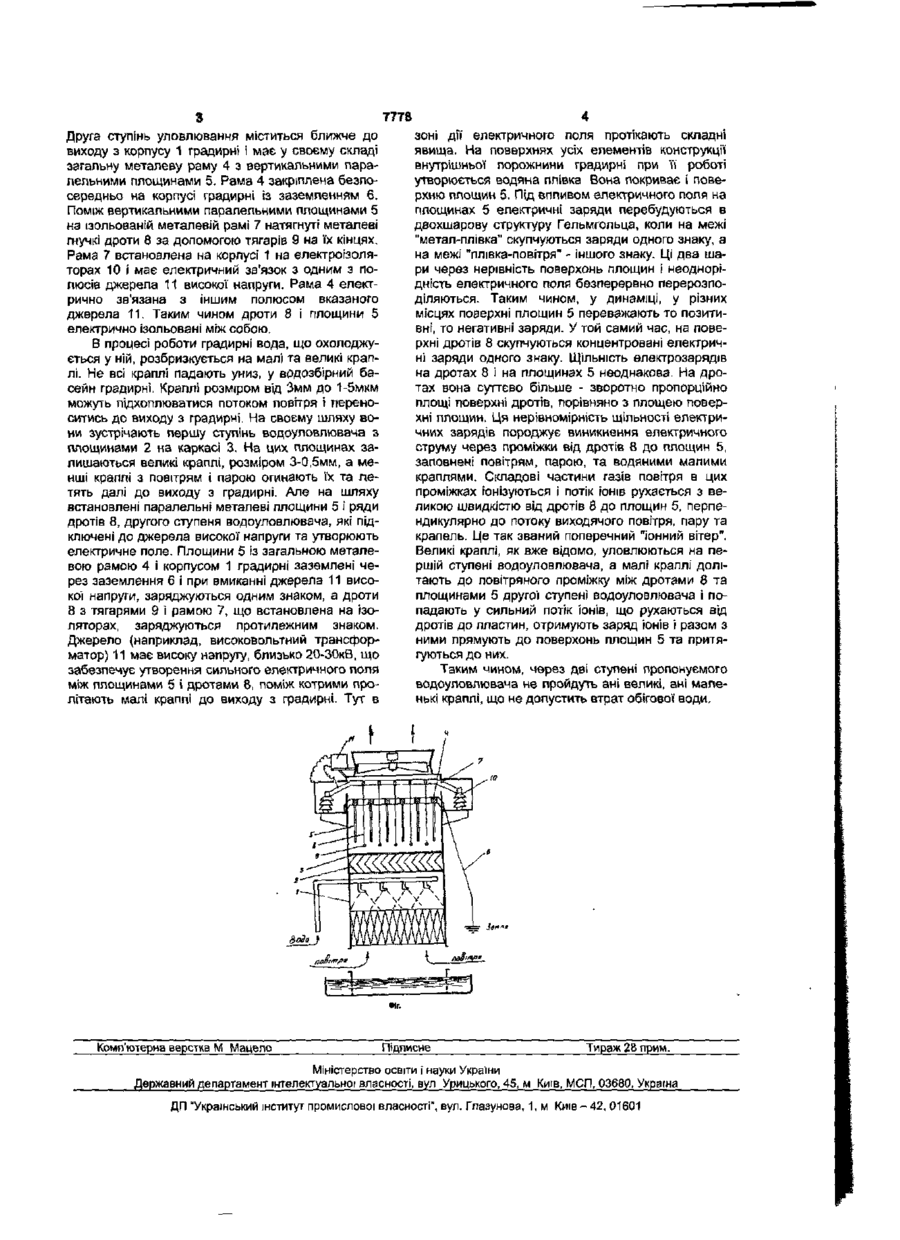

Водоуловлювач градирні, який складається з рядів поверхонь на каркасі, встановлених на виході з корпусу градирні, який відрізняється тим, що вказана конструкція, що є першим ступенем улов лювання крапель, додатково містить другий ступінь уловлювання, що містить на загальній металевій рамі вертикальні металеві площини, між якими на ізольованій металевій рамі натягнуті металеві гнучкі дроти за допомогою тягарів на їх кінцях, при цьому загальна металева рама вертикальних площин встановлена безпосередньо на заземленому корпусі градирні, а ізольована металева рама - на високовольтних електроізоляторах між нею та корпусом градирні і вона має електричний зв'язок з одним із полюсів джерела високої напруги, а загальна рама вертикальних площин - з іншим полюсом вказаного джерела. Корисна модель відноситься до галузі охолоджування обігової води і може бути застосована для кондиціонерів та градирень. На даний час розповсюджені водоуловлювач і жалюзійного типу, які перегороджують шлях пароповітряному потоку з водяними краплями при його підйомі вгору до виходу з градирні Краплі зустрічаються з планками водоулоалювача І осідають на них, а пара, повітря, та дуже малі краплі води огинають ці планки і виходять з градирні, що призводить до великих втрат обігової води. Відомий водоуловлювач по а.с СРСР 1011Э92А кл. F28C1/00 баштової градирні є водоуловлювачем жалюзійного типу, який виконаний з можливістю пересування по висоті корпуса градирні. Це забезпечує збільшення кількості уловлювання крапель при змінах швидкості пароповітрянокрапельного потоку у градирні до її виходу. Але дуже малі краплі (від 15 до 100 мікрон) не вловлюються і цією конструкцією, що призводить до додаткових втрат обігової води. Найближчим аналогом є винахід по а.с. СРСР 929985, кл. F28C1/00. Вказана конструкція водоуловлюеача градирні має ряди прямокутних площин на каркасі, на яких зроблено прорізи встановлюється на виході з корпусу градирні Недоліком цього відомого водоуловлювача є те, ідо він також не уловлює дуже малі краплі і не відповідає сучасним вимогам, згідно з якими втрати обігової води через викид не повинні перевищувати 0,1% від витрат водорозподільної системи градирні. В основу корисної моделі поставлена задача вдосконалення водоуловлювача градирні таким чином, щоб забезпечити уловлювання окрім крапель дрібністю 0,5-Змм ще й дуже малих крапель, розміром менше 0,5мм Для цього виконано дві ступені уловлювання водяних крапель: перша ступінь для великих крапель, і друга ступінь - для дрібних Поставлена задача вирішується тим, що конструкція водоуловлювача градирні, який складається з рядів поверхонь на каркасі, встановлених на виході з корпусу градирні що є першим ступенем уловлювання крапель, добудована другим ступенем уловлювання, що має на загальній металевій рамі вертикальні металеві площини, між якими на ізольованій металевій рамі натягнуті металеві гнучкі дроти за допомогою тягарів на їх кінцях, при цьому загальна металева рама вертикальних площин встановлена безпосередньо на заземленому корпусі градирні, а ізольована металева рама - иа високовольтних електроізоляторах між нею та корпусом градирні і вона має електричний зв'язок з одним із полюсів джерела високої напруги, а загальна рама вертикальних площин - з іншим полюсом вказаного джерела На кресленні схематично показано водоуловлювач градирні у вертикальному розрізі. На корпусі 1 градирні з вентилятором, встановлені еквідістантні площини 2 на каркасі 3 водоуловлювача першої" ступені уловлювання крапель. 00 N 7778 Друга ступінь уловлювання міститься ближче до виходу з корпусу 1 градирні і має у своєму складі загальну металеву раму 4 з вертикальними паралельними площинами 5. Рама 4 закріплена безпосередньо на корпусі градирні із заземленням 6. Поміж вертикальними паралельними площинами 5 на ізольованій металевій рамі 7 натягнуті металеві гнучкі дроти 8 за допомогою тягарів 9 на їх кінцях. Рама 7 встановлена на корпусі 1 на електроізоляторах 10 і має електричний зв'язок з одним з полюсів джерела 11 високої напруги. Рама 4 електрично зв'язана з іншим полюсом вказаного джерела 11. Таким чином дроти 8 і площини 5 електрично ізольовані між собою. В процесі роботи градирні вода, що охолоджується у ній, розбризкується на малі та великі краплі. Не всі краплі падають униз, у водозбірний басейн градирні. Краплі розміром від Змм до 1-5мкм можуть підхоплюватися потоком повітря і переноситись до виходу з градирні. На своєму шляху вони зустрічають першу ступінь водоуловлювача з площинами 2 на каркасі 3. На цих площинах залишаються великі краплі, розміром 3-0,5мм, а менші краплі з повітрям і парою огинають їх та летять далі до виходу з градирні. Але на шляху встановлені паралельні металеві площини 5 і ряди дротів 8, другого ступеня водоуловлювача, які підключені до джерела високої напруги та утворюють електричне поле. Площини 5 із загальною металевою рамою 4 і корпусом 1 градирні заземлені через заземлення 6 і при вмиканні джерела 11 високої напруги, заряджуються одним знаком, а дроти 8 з тягарями 9 і рамою 7, що встановлена на ізоляторах, заряджуються протилежним знаком. Джерело (наприклад, високовольтний трансформатор) 11 має високу напругу, близько 20-30кВ, що забезпечує утворення сильного електричного поля між площинами 5 і дротами 8, поміж котрими пролітають малі краплі до виходу з градирні. Тут в Комп'ютерна верстка Г ГИацело И зоні дії електричного поля протікають складні явища. На поверхнях усіх елементів конструкції внутрішньої порожнини градирні при її роботі утворюється водяна плівка Вона покриває і поверхню площин 5. Під впливом електричного поля на площинах 5 електричні заряди перебудуються в двохшарову структуру Гельмгольца, коли на межі "метал-плівка" скупчуються заряди одного знаку, а на межі "плівка-повітря" - іншого знаку. Ці два шари через нерівність поверхонь площин і неоднорідність електричного поля безперервно перерозподіляються. Таким чином, у динаміці, у різних місцях поверхні площин 5 переважають то позитивні, то негативні заряди. У той самий час, на поверхні дротів 8 скупчуються концентровані електричні заряди одного знаку. Щільність електрозарядів на дротах 8 і на площинах 5 неоднакова. На дротах вона суттєво більше - зворотно пропорційно площі поверхні дротів, порівняно з площею поверхні площин. Ця нерівномірність щільності електричних зарядів породжує виникнення електричного струму через проміжки від дротів 8 до площин 5, заповнені повітрям, парою, та водяними малими краплями. Складові частини газів повітря в цих проміжках іонізуються і потік іонів рухається з великою швидкістю від дротів 8 до площин 5, перпендикулярно до потоку виходячого повітря, пару та крапель. Це так званий поперечний "іонний вітер". Великі краплі, як вже відомо, уловлюються на першій ступені водоуловлювача, а малі краплі долітають до повітряного проміжку між дротами 8 та площинами 5 другої ступені водоуловлювача і попадають у сильний потік Іонів, що рухаються від дротів до пластин, отримують заряд іонів і разом з ними прямують до поверхонь площин 5 та притягуються до них. Таким чином, через дві ступені пропонуємого водоуловлювача не пройдуть ані великі, ані мапенькі краплі, що не допустить втрат обігової води. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
