Гаситель коливань

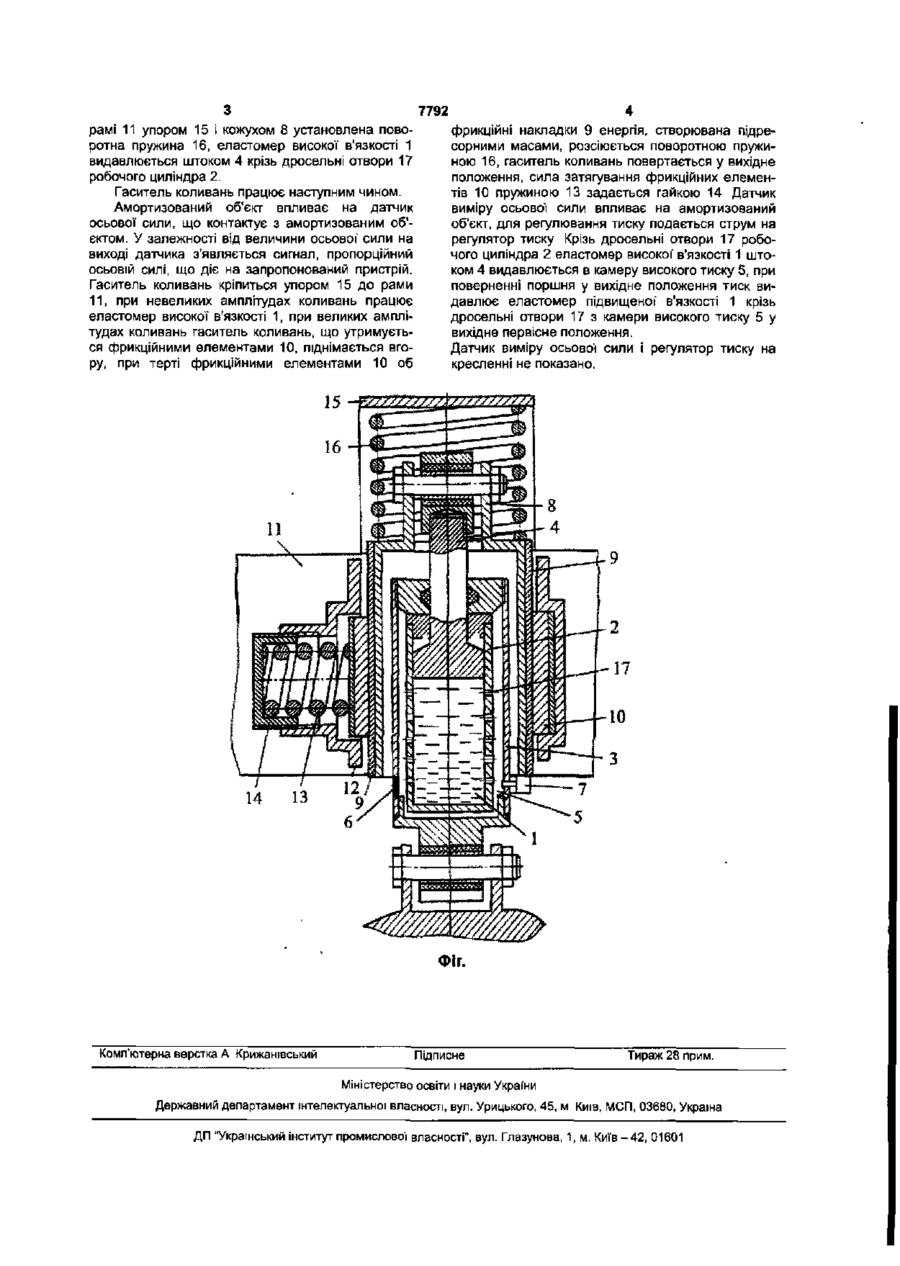

Гаситель коливань, що містить заповнений робочим тілом циліндр, встановлені в ньому шток з поршнем, фрикційний елемент, кожух, що скріплений зі штоком і охоплює циліндр, закріплені на зовнішній поверхні кожуха фрикційні накладки, охоплені фрикційним елементом для взаємодії з кожухом, між закріпленим на рамі упором і кожухом установлена поворотна пружина, сила затягування фрикційних елементів пружиною задається гайкою, який відрізняється тим, що в стінках робочого циліндра виконані дросельні отвори, а між робочим і зовнішнім циліндрами утворена камера високого тиску, з'єднана з повітряною магістраллю надлишкового тиску і оснащена клапаном. Корисна модель відноситься до машинобудування і може бути використана в пристроях гасіння коливань рухомого складу залізничного транспорту. Відомо гаситель коливань [див. а.с. СРСР №1416773 кл F16F9/06, 15 08 88 бюл. №30], що містить заповнений робочим тілом циліндр, встановлені в ньому шток з поршнем і фрикційний елемент, скріплений зі штоком І охоплює циліндр, закріплені на зовнішній поверхні кожуха фрикційні накладки, охоплені фрикційним елементом для взаємодії з кожухом, між закріпленим на рамі упором і кожухом установлена поворотна пружина, сила затягування фрикційних елементів пружиною задається гайкою Цей пристрій обраний як найближчий аналог. Недоліком відомого пристрою є недостатня чутливість до низькочастотних коливань невеликої амплітуди, недостатній звуковий і фізичний комфорт. В основу корисної моделі поставлено задачу удосконалення гасителя коливань шляхом створення надлишкового тиску між робочим і зовнішнім циліндрами гасителя (камера високого тиску), а в стінках робочого циліндра виконані дросельні отвори, що дозволить змінювати пропускну здатність еластомерного робітника тіла високої' в'язкості і поліпшити плавність ходу. Поставлена задача досягається тим, що в гасителі коливань, що містить заповнений робочим тілом циліндр, встановлені в ньому шток з порш нем, і фрикційний елемент, скріплений зі штоком і охоплюючий циліндр, кожухом закріпленими на його зовнішній поверхні фрикційними накладками, охопленими фрикційним елементом для взаємодії' з кожухом, встановлену між упором і кожухом поворотну пружину, відповідно до корисної моделі, в стінках робочого циліндра виконано дросельні отвори, між робочим і зовнішнім циліндрами утворена камера високого тиску, оснащена клапаном і з'єднана з повітряною магістраллю надлишкового тиску. Як робоче тіло використовується еластомер високої в'язкості. Це рішення дозволяє змінювати характеристики гасителя коливань і поліпшувати плавність ходу за допомогою регулювання тиску в камері високого тиску Суть корисної моделі пояснюється кресленням, де схематично зображений гаситель коливань (поперечний розріз). Гаситель коливань містить заповнений еластомером високої в'язкості 1 робочий циліндр 2, що знаходиться в зовнішньому циліндрі 3, шток 4 встановлений у робочому циліндрі 2, між робочим 2 і зовнішнім 3 циліндрами утворена камера високого тиску 5, оснащена клапаном 6, призначеним для скидання надлишкового тиску, і з'єднана з повітряною магістраллю 7, кожух 8, фрикційні накладки 9, фрикційний елемент 10, скріплений зі штоком 4 і охоплюючий зовнішній циліндр 3, кожух 8, раму 11, кронштейн 12, сила затягування пружини 13 задається гайкою 14 Між закріпленим на CM 7792 рамі 11 упором 15 і кожухом 8 установлена поворотна пружина 16, еластомер високої в'язкості 1 видавлюється штоком 4 крізь дросельні отвори 17 робочого циліндра 2. Гаситель коливань працює наступним чином. Амортизований об'єкт впливає на датчик осьової сили, що контактує з амортизованим об'єктом. У залежності від величини осьової" сили на виході датчика з'являється сигнал, пропорційний осьовій силі, що діє на запропонований пристрій. Гаситель коливань кріпиться упором 15 до рами 11, при невеликих амплітудах коливань працює еластомер високої в'язкості 1, при великих амплітудах коливань гаситель коливань, що утримується фрикційними елементами 10, піднімається вгору, при терті фрикційними елементами 10 об фрикційні накладки 9 енергія, створювана підресорними масами, розсіюється поворотною пружиною 16, гаситель коливань повертається у вихідне положення, сила затягування фрикційних елементів 10 пружиною 13 задається гайкою 14 Датчик виміру осьової сили впливає на амортизований об'єкт, для регулювання тиску подається струм на регулятор тиску Крізь дросельні отвори 17 робочого циліндра 2 еластомер високої в'язкості 1 штоком 4 видавлюється в камеру високого тиску 5, при поверненні поршня у вихідне положення тиск видавлює еластомер підвищеної' в'язкості 1 крізь дросельні отвори 17 з камери високого тиску 5 у вихідне первісне положення. Датчик виміру осьової сили і регулятор тиску на кресленні не показано. ФІГ. Комп'ютерна верстка А Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислово'! власності", вул. Глазунова, 1, м. Київ - 42, 01601
