Герметичний компресор

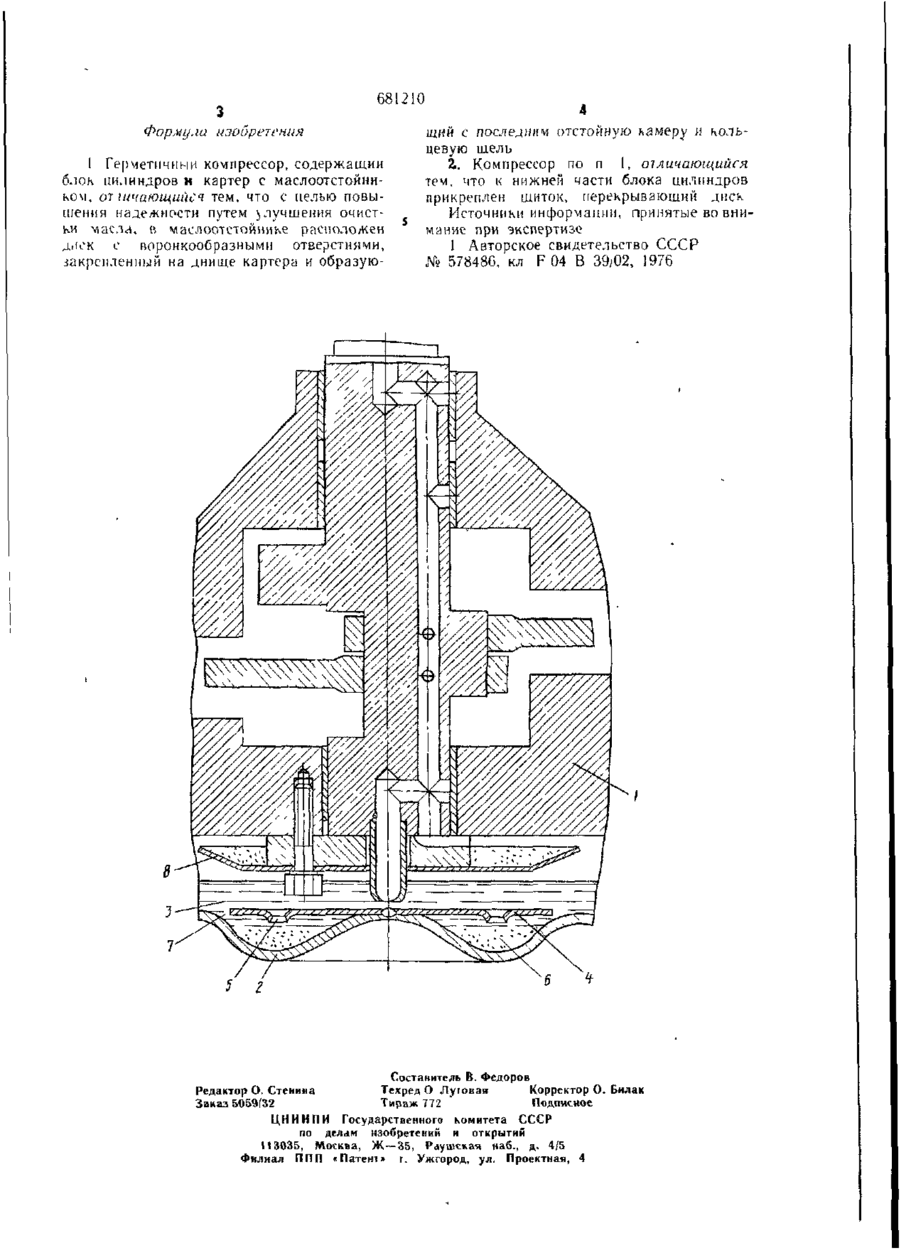

ОБР А Н Н Е ('•681210 (61) Дополнительное к авт свид-ву — (22) Заявлено 09 03 78 (21) 2588633/25-06 с присоединением заявки № — К8ИИТЄТ СССР по делам изобретении и открытии (51) М Кл 3 F04 В 39/02 F04 В 35/04 (23) Приоритет — Опубликовано 25 08 79 Бюллетень № 31 Дата опубликования описания ЗП 08 79 (72) Авторы изобретения (53) УДК 621 512 (088 8) Л М Андреев, В Г Борсненец, В И Гичулян и Ю К Коломиеи (71) Заявитель (54) ГЕРМЕТИЧНЫЙ КОМПРЕССОР 1 Изобретение относится к области ком прессоростроения Известен герметичный компрессор, со держащий блок цилиндров и картер с маслоотстойпиком [ 11 Данный компрессор является наиболее близким к изобретению по технической сушности и достигаемому результату Однако в данном компрессоре ни обеспе чивается достаточная очистка масла от при месей Целью изобретения является повышение надежности устройства путем улучшения очистки масла Это достигается тем, что в маслоотстой нике расположен диск с воронкообразными отверстиями, закрепленный па днище картера и образующий с последним отстойную камеру и кольцевую щель, к нижней части блока цилиндров прикреплен щиток, пере крывающий диск На чертеже изображен предлагаемый компрессор, продольный разрез Компрессор содержит блок 1 цилиндров и картер 2 с маслоотстойником 3. В масло отстойнике Л расположен диск 4, снабженный воронкообразными отверстиями 5 и образующий с картером 2 отстойную камеру6 и кольцевую щель 7 К нижней части блока і цилиндров прикреплен щиток 8 При работе компрессора масло из узлов трения стекает в полость, образованную щитком 8, где происходит частичное оседание из масла механических примесей Остальные механические примеси выносятся пото10 ком масла в маслоотстойник 3 и через коль цевую щель 7 попадают в отстойную камеру 6, где и оседают Очищенное таким образом масло из верхней части маслоотстойника 3 поступает на смазку узлов трения компрессора Для предотвращения попа15 дания механических частиц из отстойной камеры 6 в масло, идущее на смазку в диске 4, предусмотрены воронкообразные отверстия 5. Таким образом, размещение в масчоот сгойникс диска, снабженного воронкооб20 разными отверстиями и образующего с картером отстойную камеру и кольцевую щель, повышает надежность устройства путем улучшения очистки масла 681210 Формула изобретения 1 Герметичный компрессор, содержащий блок цилиндров н картер с маслоотстойником, от ишающийсч тем, что с целью повышения надежности путем улучшения очистки масла, в чае.яоотстойнике расположен диск с воронкообразными отверстиями, закрепленный на днище картера и образую 5 щий с последним отстойную ьамеру и кольцевую щель 2.. Компрессор по п 1, отличающийся тем, что к нижней части блока цилиндров прикреплен щиток, перекрывающий диск Источники информации, принятые во внимание при экспертизе 1 Авторское свидетельство СССР № 578480, кл F 04 В 39/02, 1976 г Составитель В. Федоров Редактор О. Стенина Техред О Луговая Корректор О. Билак Заказ 5059/32 Тираж 772 Подписное ЦН И И П И Государственного комитета СССР по делам изобретений и открытий 115035, Москва, Ж —35, Раушская наб., д. 4/5 Филиал ППП «Патент» г. Ужгород, ул. Проектная, 4
