F16H 1/14 — з конічними колесами

Номер патенту: 120217

Опубліковано: 25.10.2017

Автори: Кроль Олег Соломонович, Шевченко Святослав Володимирович, Хмельницький Андрій Валерійович

МПК: F16H 1/14

Мітки: передача, зубчаста, конічна

Формула / Реферат:

Конічна зубчаста передача, що містить шестірню та колесо, яка відрізняється тим, що твірна аксоїдів шестірні та колеса криволінійна і являє собою дугу окружності радіусом R:де b - ширина зубчатого зачеплення, (мм); - кут ділильного конуса конічної шестірні 1 на середині розміру b; u -...

Номер патенту: 111656

Опубліковано: 25.11.2016

Автори: Носко Павло Леонідович, Філь Павло Володимирович, Величко Микола Іванович, Бугайова Анастасія Олександрівна, Кіндрачук Мирослав Васильович, Каплун Олександр Михайлович

МПК: F16H 1/14

Мітки: ортогональна, передача, циліндроконічна, зубчаста

Формула / Реферат:

Ортогональна циліндроконічна зубчаста передача, яка містить ведуче циліндричне прямозубе колесо з евольвентним боковим профілем зубів та ведене плоске конічне колесо, яка відрізняється тим, що поверхні зубів плоского конічного колеса виконано у вигляді огинаючих площин, дотичних до евольвентних поверхонь прямозубого колеса на ділильному циліндрі.

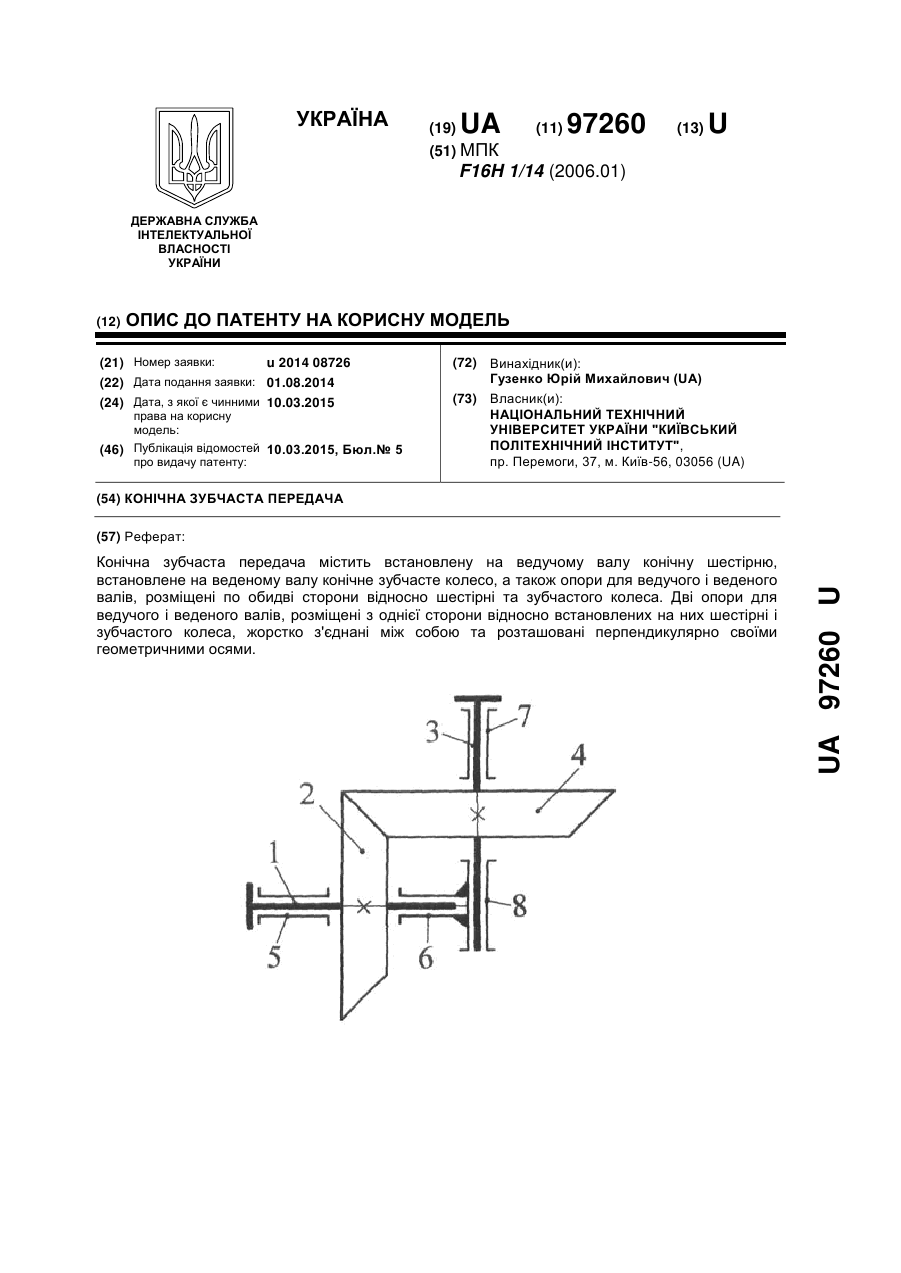

Номер патенту: 97260

Опубліковано: 10.03.2015

Автор: Гузенко Юрій Михайлович

МПК: F16H 1/14

Мітки: конічна, зубчаста, передача

Формула / Реферат:

Конічна зубчаста передача, що містить встановлену на ведучому валу конічну шестірню, встановлене на веденому валу конічне зубчасте колесо, а також опори для ведучого і веденого валів, розміщені по обидві сторони відносно шестірні та зубчастого колеса, яка відрізняється тим, що дві опори для ведучого і веденого валів, розміщені з однієї сторони відносно встановлених на них шестірні і зубчастого колеса, жорстко з'єднані між собою та...

Номер патенту: 83251

Опубліковано: 27.08.2013

Автори: Палій Валерій Миколайович, Купріянов Андрій Миколайович

МПК: F16H 1/14, F16H 1/04

Мітки: конічний, редуктор, одноступінчатий

Формула / Реферат:

1. Одноступінчатий конічний редуктор, що складається з корпуса та кришки, зубчасті колеса якого розташовані на валах, що обертаються в підшипниках, який відрізняється тим, що корпус виконано у вигляді квадратної зварної конструкції з заготовок листового металу.2. Одноступінчатий конічний редуктор за п. 1, який відрізняється тим, що в розточення бічних фланців та стакана встановлені гумові ущільнювальні кільця.

Номер патенту: 32013

Опубліковано: 25.04.2008

Автори: Мєнасанова Саадат Енверівна, Хабрат Микола Іванович

МПК: F16H 1/14

Мітки: співвісний, редуктор, конічний

Формула / Реферат:

Співвісний конічний редуктор, що включає корпус, у якому на перехресних валах закріплені ведуче і ведене конічні колеса, що входять у зачеплення, який відрізняється тим, що редуктор устаткований додатковим конічним колесом, встановленим співвісно веденому конічному колесу, що входить у зачеплення із ведучим колесом, при цьому ведені конічні колеса устатковані додатковими зубчастими вінцями, з якими входить у зачеплення додаткове конічне...

Номер патенту: 30754

Опубліковано: 11.03.2008

Автори: Генералов Олег Олександрович, Маргуліс Михайло Володимирович, Бобровников Олег Миколайович

МПК: F16H 1/32, F16H 1/14

Мітки: хвильова, конічна, передача

Формула / Реферат:

1. Хвильова конічна передача, що містить корпус, змонтовані у ньому співвісно вхідний вал і вихідний вал, який обладнаний генератором хвиль, зубчасті конічні колеса, які установлені з можливістю зачеплення за допомогою вінців, яка відрізняється тим, що вихідний вал виконано у вигляді вала-шестірні, що взаємодіє з вхідним валом, який виконано з ексцентриковою сферичною опорою, яка являє собою генератор хвиль і на якій установлено конічне...

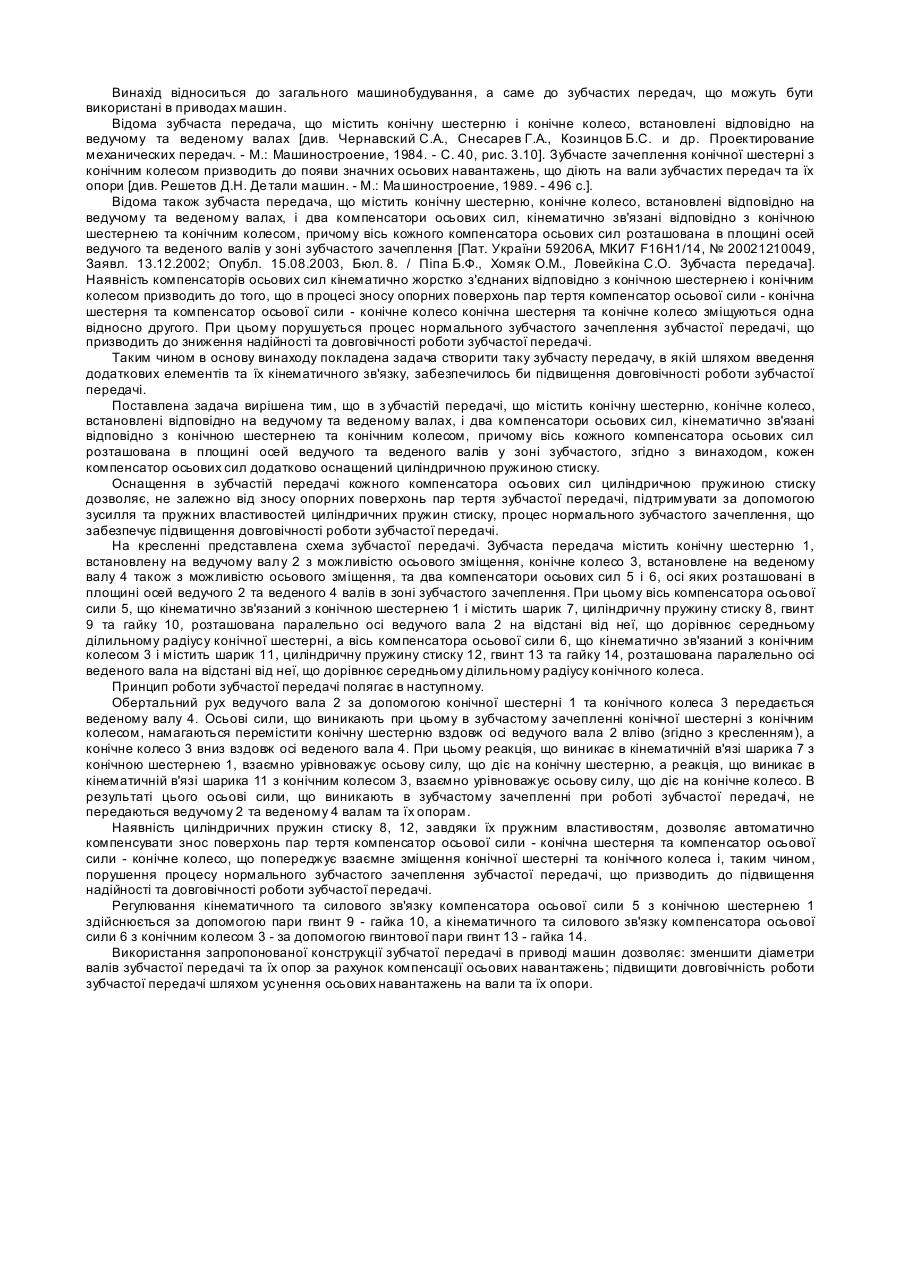

Номер патенту: 68770

Опубліковано: 16.08.2004

Автори: Ловейкіна Світлана Олексіївна, Піпа Борис Федорович, Хомяк Олег Миколайович

МПК: F16H 1/14

Мітки: зубчаста, передача

Формула / Реферат:

Зубчаста передача, що містить конічну шестірню, конічне колесо, встановлені відповідно на ведучому та веденому валах, і два компенсатори осьових сил, кінематично зв'язані відповідно з конічною шестірнею та конічним колесом, причому вісь кожного компенсатора осьових сил розташована в площині осей ведучого та веденого валів у зоні зубчастого зачеплення, яка відрізняється тим, що кожен компенсатор осьових сил додатково оснащений циліндричною...

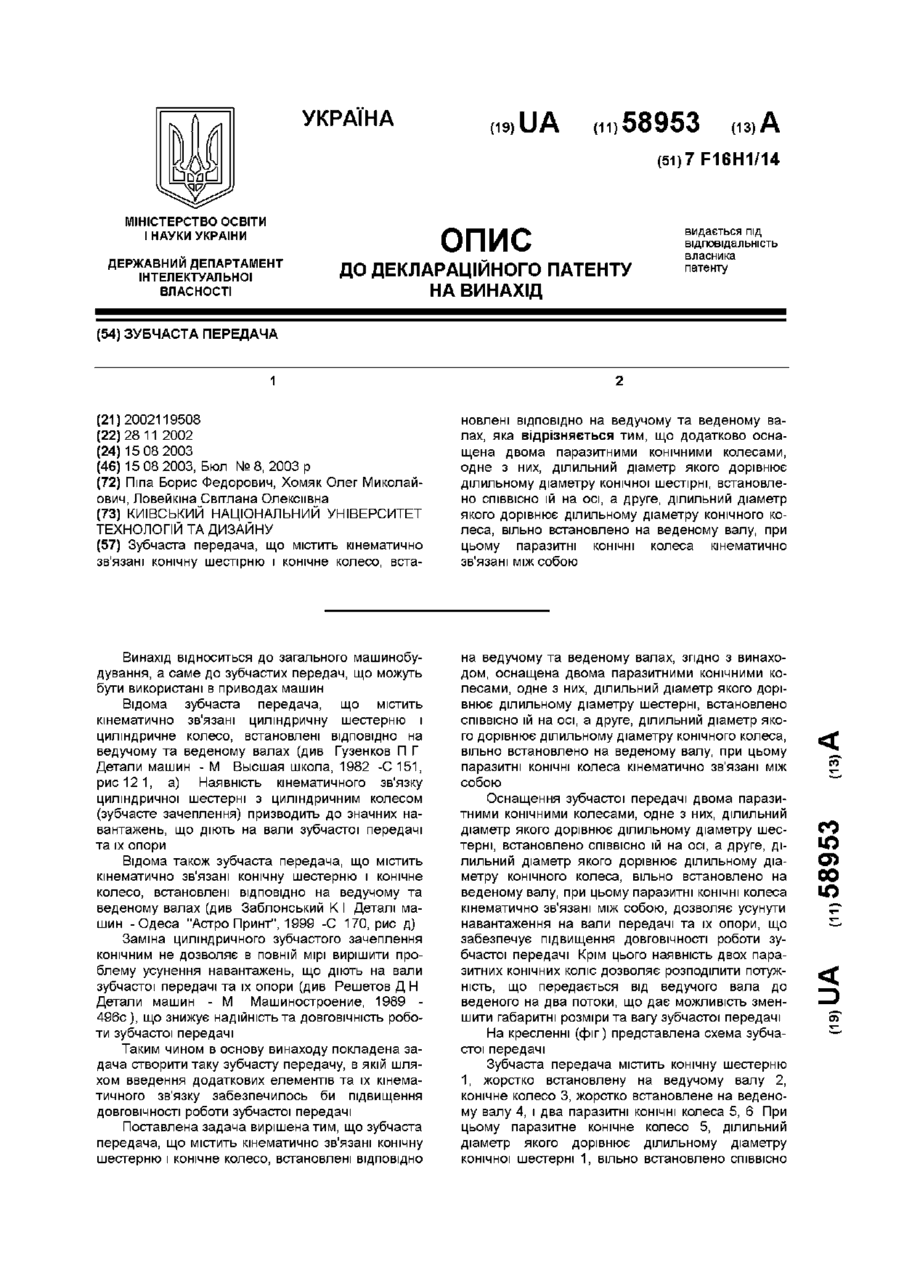

Номер патенту: 58953

Опубліковано: 15.08.2003

Автори: Хомяк Олег Миколайович, Ловейкіна Світлана Олексіївна, Піпа Борис Федорович

МПК: F16H 1/14

Мітки: зубчаста, передача

Формула / Реферат:

Зубчаста передача, що містить кінематично зв'язані конічну шестірню і конічне колесо, встановлені відповідно на ведучому та веденому валах, яка відрізняється тим, що додатково оснащена двома паразитними конічними колесами, одне з них, ділильний діаметр якого дорівнює ділильному діаметру конічної шестірні, встановлено співвісно їй на осі, а друге, ділильний діаметр якого дорівнює ділильному діаметру конічного колеса, вільно встановлено на...

Номер патенту: 59206

Опубліковано: 15.08.2003

Автори: Піпа Борис Федорович, Хомяк Олег Миколайович, Ловейкіна Світлана Олексіївна

МПК: F16H 1/14

Мітки: передача, зубчаста

Формула / Реферат:

Зубчаста передача, що містить конічну шестірню і конічне колесо, встановлені відповідно на ведучому та веденому валах, яка відрізняється тим, що додатково оснащена двома компенсаторами осьових сил, кінематично зв’язаними відповідно з конічною шестірнею та конічним колесом, причому вісь кожного компенсатора осьових сил розташована в площині осей ведучого та веденого валів у зоні зубчастого зачеплення таким чином, що вісь одного компенсатора...

Номер патенту: 20565

Опубліковано: 15.07.1997

Автор: Чорнокнижний Анатолій Іванович

МПК: F16H 1/14

Мітки: зовнішнього, передача, зубчаста, конічна, підвищеної, зачеплення, міцності

Формула / Реферат:

Коническая зубчатая передача внешнего за­цепления повышенной прочности, содержащая ко­леса, боковые профили зубьев которых выполнены в виде участков сопряженных кривых, образован­ных на базе эвольвент, отличающаяся тем, что профиль ножки зубьев меньшего колеса выполнен по кривой, симметричной эвольвенте головки этих же зубьев, с точкой симметрии в полюсе, а профиль головки зубьев большего колеса выполнен сопря­женным с профилем ножки зубьев...
