Фрикційний планетарний редуктор
Номер патенту: 78106
Опубліковано: 15.02.2007
Автори: Власюк Володимир Васильович, Битенский Едуард Давидович, Гордієнко Валентин Іванович, Горецький Євген Іванович, Охріменко Анатолій Григорович
Формула / Реферат
Фрикційний планетарний редуктор, що складається із корпуса, ступенів, ведучого вала, веденого вала, який відрізняється тим, що ступені виконані у вигляді стандартних шарикових радіальних однорядних підшипників з додатково встановленими вилками-повідцями, при цьому внутрішнє кільце підшипника першого ступеня через додатково введену втулку з'єднується з ведучим валом, а сепаратор даного підшипника через вилку-повідець передає обертання на внутрішнє кільце підшипника другого ступеня редуктора.
Текст

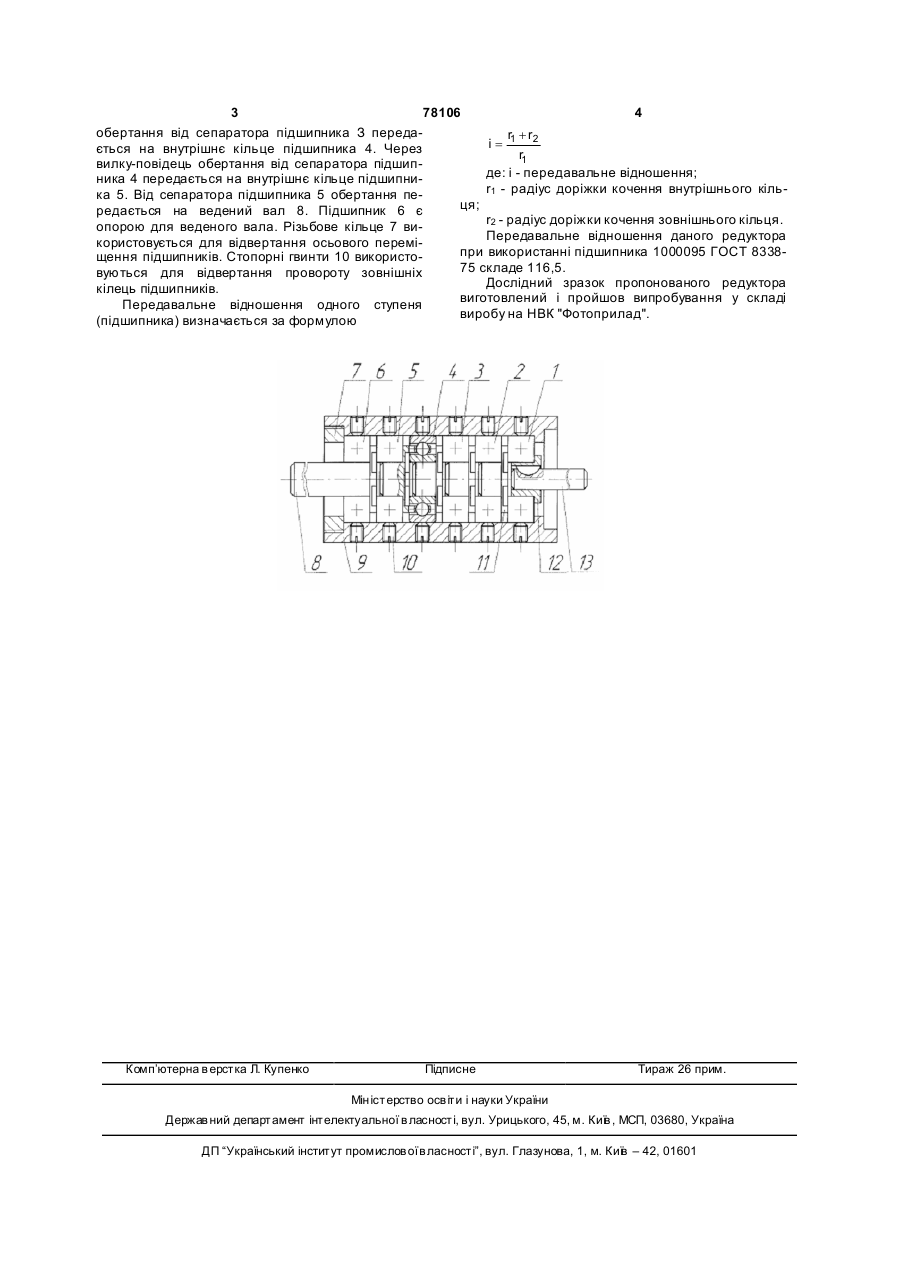

Фрикційний планетарний редуктор, що складається із корпуса, ступенів, ведучого вала, веденого вала, який відрізняє ться тим, що ступені виконані у вигляді стандартних шарикових радіальних однорядних підшипників з додатково встановленими вилками-повідцями, при цьому внутрішнє кільце підшипника першого ступеня через додатково введену втулку з'єдн ується з ведучим валом, а сепаратор даного підшипника через вилку-повідець передає обертання на внутрішнє кільце підшипника другого ступеня редуктора. (19) (21) a200502784 (22) 28.03.2005 (24) 15.02.2007 (46) 15.02.2007, Бюл. № 2, 2007 р. (72) Гордієнко Валентин Іванович, Охріменко Анатолій Григорович, Власюк Володимир Васильович, Горецький Євген Іванович, Битенский Едуард Давидович (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "Н АУКОВОВИРОБНИЧИЙ КОМПЛЕКС "ФОТОПРИЛАД" (56) Кожевников С.Н., Есиненко Я.М., Раскин Я.М. Ме ханизмы, 1976. FR 7623839, 1977 JP 4236844, 1992 JP 61021462, 1986 3 78106 4 обертання від сепаратора підшипника З передаr +r i= 1 2 ється на внутрішнє кільце підшипника 4. Через r1 вилку-повідець обертання від сепаратора підшипде: і - передавальне відношення; ника 4 передається на внутрішнє кільце підшипниr1 - радіус доріжки кочення внутрішнього кілька 5. Від сепаратора підшипника 5 обертання пеця; редається на ведений вал 8. Підшипник 6 є r2 - радіус доріжки кочення зовнішнього кільця. опорою для веденого вала. Різьбове кільце 7 виПередавальне відношення даного редуктора користовується для відвертання осьового переміпри використанні підшипника 1000095 ГОСТ 8338щення підшипників. Стопорні гвинти 10 використо75 складе 116,5. вуються для відвертання провороту зовнішніх Дослідний зразок пропонованого редуктора кілець підшипників. виготовлений і пройшов випробування у складі Передавальне відношення одного ступеня виробу на НВК "Фотоприлад". (підшипника) визначається за формулою Комп’ютерна в ерстка Л. Купенко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFriction planetary reducer
Автори англійськоюHordienko Valentyn Ihorovych, Okhrimenko Anatolii Hruyhorovych
Назва патенту російськоюФрикционный планетарный редуктор
Автори російськоюГордиенко Валентин Игоревич, Охрименко Анатолий Григорьевич
МПК / Мітки
МПК: F16H 13/00
Мітки: редуктор, фрикційний, планетарний
