Конвекторне кільце універсальне

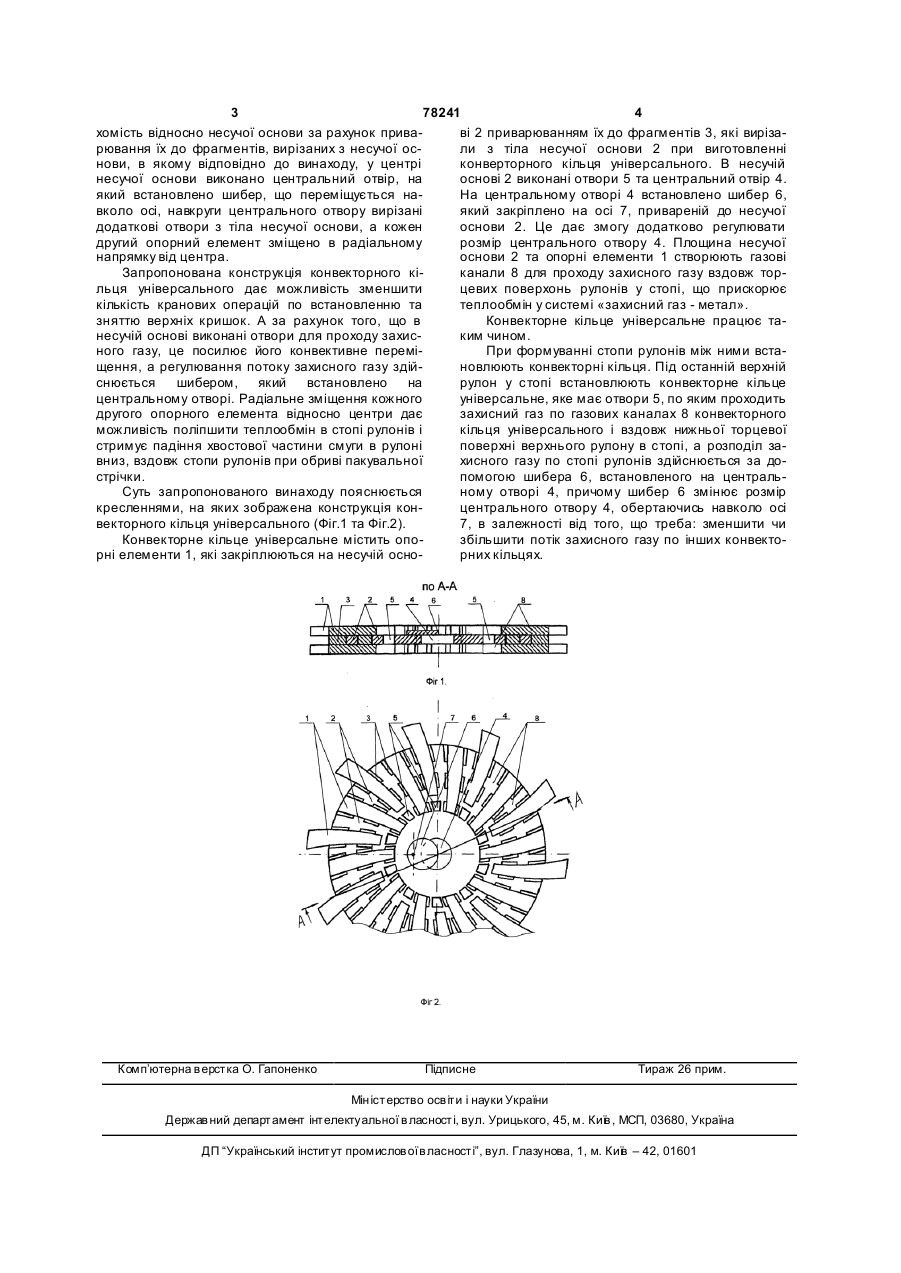

Конвекторне кільце універсальне, що містить несучу основу, на якій закріплені опорні елементи, виготовлені у формі частин спіралі з напрямком кривизни назустріч потоку захисного газу та мають обмежену рухомість відносно несучої основи за рахунок приварювання їх до фрагментів, вирізаних з несучої основи, яке відрізняється тим, що в центрі несучої основи виконані центральний отвір, на який встановлений шибер, що переміщується навколо осі, та додаткові отвори навколо центрального отвору, а кожен другий опорний елемент зміщено в радіальному напрямку від центра. Винахід відноситься до області металургії, зокрема, до пристроїв для термообробки холоднокатаних рулонів у ковпакових печах. При установці рулонів у стопи для їхнього розподілу і поліпшення теплообміну між металом та захисним газом використовують конвекторні кільця різної конструкції, а також кришки, які встановлюють зверху на стопу рулонів. За допомогою кришки та конвекторних кілець здійснюється розподіл конвективних потоків захисного газу між рулонами в стопі [див.В.Н. Аптерман, Е.Г. Двейрін В.М. Тимчак "Ковпакові печі", видавництво "Металургія", 1965р.]. Встановлення кришок та їх усунення після відпалу вимагає додаткових кранових операцій та частково ускладнює формування стопи рулонів. Відомі конструкції конвекторних кілець використовують тільки для розподілу рулонів у стопі та сприяння переміщенню захисного газу по каналах конвекторних кілець вздовж торцевих поверхонь рулонів, що прискорює теплообмін у системі «захисний газ - метал». Найбільш близьким аналогом конструкції конвекторного кільця універсального, що заявляється, є конструкція конвекторного кільця по патенту України №54073А, яка містить несучу основу, на якій закріплені опорні елементи таким чином, що їх рухомість обмежена відносно несучої основи. Обмежена рухомість опорних елементів, виготовлених у формі частини спіралі, відносно несучої основи, досягається за рахунок приварювання їх до фрагментів, які відокремлюються від несучої основи у процесі виготовлення конвекторних кілець. Напрямок кривизни спіралі опорних елементів виконано назустріч потокові захисного газу. Існуючі конструкції конвекторних кілець мають на меті лише розподіл рулонів у стопі, що прискорює теплообмін, але не впливає на розподіл потоку захисного газу по інших конвекторних кільцях у стопі рулонів і вимагає використовувати кришку на центральному каналі стопи рулонів. В основу винаходу поставлена задача вдосконалення конструкції конвекторного кільця таким чином, щоб його можна використовува ти водночас і для розподілу потоку захисного газу по іншим конвекторним кільцям у стопі рулонів і для розподілу р улонів у стопі. Поставлена задача вирішується тим, що запропонована конструкція конвекторного кільця універсального, яке містить несучу основу, на якій закріплені опорні елементи, виготовлені у формі частини, спіралі з напрямком кривизни назустріч потоку захисного газу, та які мають обмежену ру (19) UA (11) 78241 (13) C2 (21) 20040503761 (22) 19.05.2004 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Норка Сергій Петрович, Бочаров Володимир Віталійович, Бочаров Віталій Федорович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІНАТ ІМЕНІ ІЛЛІЧА" (56) UA 54073, A, 15.02.2003 UA 1476, U, 15.11.2002 UA 978, U, 16.07.2001 SU 544845, 30.01.1977 RU 2009218, C1, 15.03.1994 WO 88/07590, A1, 06.10.1988 US 4412815, 01.11.1983 3 78241 4 хомість відносно несучої основи за рахунок приваві 2 приварюванням їх до фрагментів 3, які вирізарювання їх до фрагментів, вирізаних з несучої осли з тіла несучої основи 2 при виготовленні нови, в якому відповідно до винаходу, у центрі конверторного кільця універсального. В несучій несучої основи виконано центральний отвір, на основі 2 виконані отвори 5 та центральний отвір 4. який встановлено шибер, що переміщується наНа центральному отворі 4 встановлено шибер 6, вколо осі, навкруги центрального отвору вирізані який закріплено на осі 7, привареній до несучої додаткові отвори з тіла несучої основи, а кожен основи 2. Це дає змогу додатково регулювати другий опорний елемент зміщено в радіальному розмір центрального отвору 4. Площина несучої напрямку від центра. основи 2 та опорні елементи 1 створюють газові Запропонована конструкція конвекторного кіканали 8 для проходу захисного газу вздовж торльця універсального дає можливість зменшити цевих поверхонь рулонів у стопі, що прискорює кількість кранових операцій по встановленню та теплообмін у системі «захисний газ - метал». зняттю верхніх кришок. А за рахунок того, що в Конвекторне кільце універсальне працює танесучій основі виконані отвори для проходу захиским чином. ного газу, це посилює його конвективне переміПри формуванні стопи рулонів між ними встащення, а регулювання потоку захисного газу здійновлюють конвекторні кільця. Під останній верхній снюється шибером, який встановлено на рулон у стопі встановлюють конвекторне кільце центральному отворі. Радіальне зміщення кожного універсальне, яке має отвори 5, по яким проходить другого опорного елемента відносно центри дає захисний газ по газових каналах 8 конвекторного можливість поліпшити теплообмін в стопі рулонів і кільця універсального і вздовж нижньої торцевої стримує падіння хвостової частини смуги в рулоні поверхні верхнього рулону в стопі, а розподіл завниз, вздовж стопи рулонів при обриві пакувальної хисного газу по стопі рулонів здійснюється за дострічки. помогою шибера 6, встановленого на центральСуть запропонованого винаходу пояснюється ному отворі 4, причому шибер 6 змінює розмір кресленнями, на яких зображена конструкція концентрального отвору 4, обертаючись навколо осі векторного кільця універсального (Фіг.1 та Фіг.2). 7, в залежності від того, що треба: зменшити чи Конвекторне кільце універсальне містить опозбільшити потік захисного газу по інших конвекторні елементи 1, які закріплюються на несучій оснорних кільцях. Комп’ютерна в ерстка О. Гапоненко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
