Механізм амортизації платформи жниварки
Номер патенту: 78402
Опубліковано: 15.03.2007
Автори: Павлик Володимир Іванович, Кумпан Віктор Карпович, Агапов Микола Дмитрович
Формула / Реферат
Механізм амортизації платформи жниварки, що складається з важеля, гідроциліндра, пружини, регулювального болта, який відрізняється тим, що гідроциліндр одним кінцем шарнірно з'єднаний з платформою, а другим кінцем за допомогою двоплечого важеля та проміжної ланки – з пружиною стиску, яка розташована у стакані, що закріплений нерухомо на сниці.
Текст

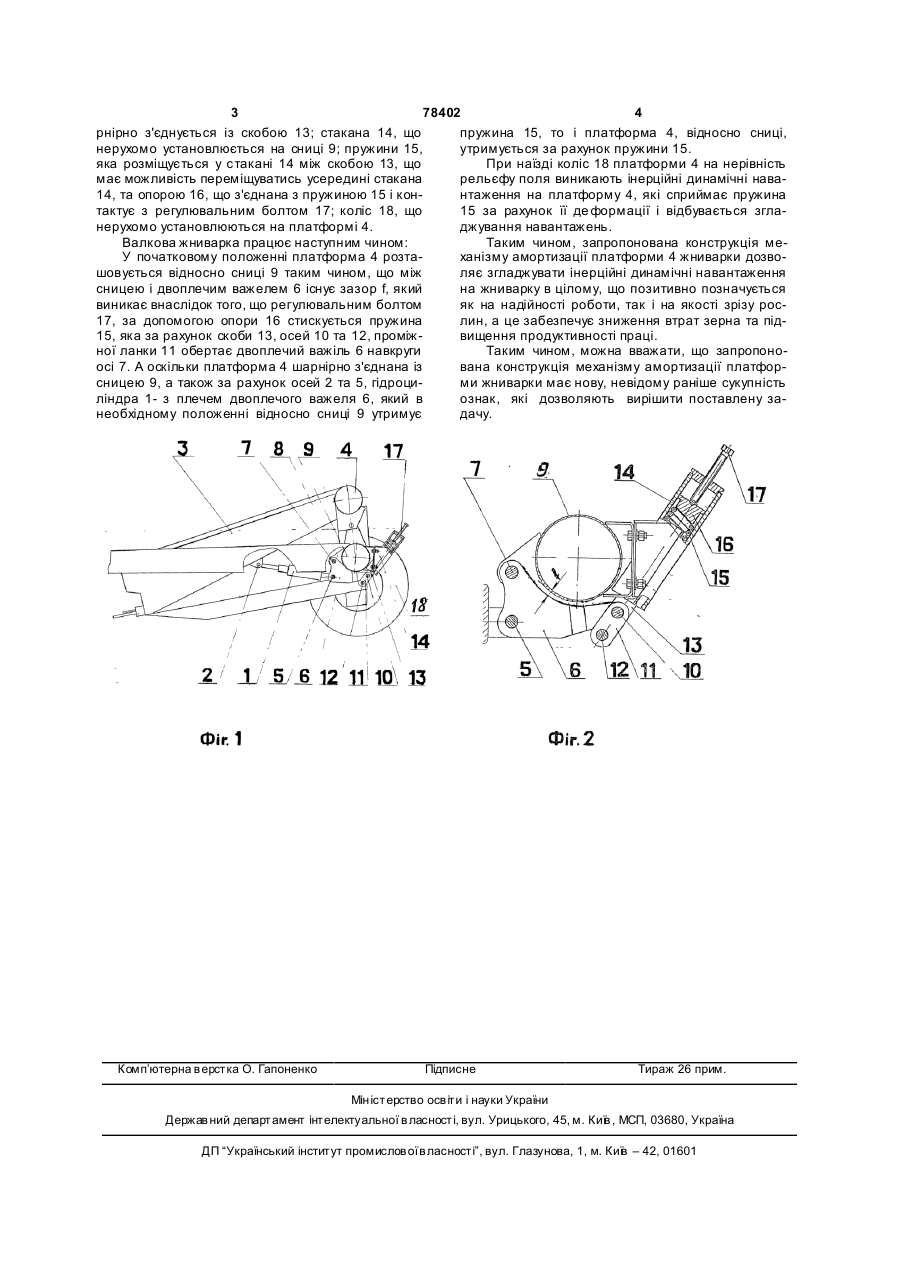

Механізм амортизації платформи жниварки, що складається з важеля, гідроциліндра, пружини, регулювального болта, який відрізняється тим, що гідроциліндр одним кінцем шарнірно з'єднаний з платформою, а другим кінцем за допомогою двоплечого важеля та проміжної ланки – з пружиною стиску, яка розташована у стакані, що закріплений нерухомо на сниці. (19) (21) a200505376 (22) 06.06.2005 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Агапов Микола Дмитрович, Кумпан Віктор Карпович, Павлик Володимир Іванович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "КОНСТРУКТОРСЬКЕ БЮРО "БЕРДЯНСЬКСІЛЬМАШ" (56) SU 656580, 15.04.1979 RU 2185718, 27.07.2002 3 78402 4 рнірно з'єднується із скобою 13; стакана 14, що пружина 15, то і платформа 4, відносно сниці, нерухомо установлюється на сниці 9; пружини 15, утримується за рахунок пружини 15. яка розміщується у стакані 14 між скобою 13, що При наїзді коліс 18 платформи 4 на нерівність має можливість переміщуватись усередині стакана рельєфу поля виникають інерційні динамічні нава14, та опорою 16, що з'єднана з пружиною 15 і коннтаження на платформу 4, які сприймає пружина тактує з регулювальним болтом 17; коліс 18, що 15 за рахунок її де формації і відбувається згланерухомо установлюються на платформі 4. джування навантажень. Валкова жниварка працює наступним чином: Таким чином, запропонована конструкція меУ початковому положенні платформа 4 розтаханізму амортизації платформи 4 жниварки дозвошовується відносно сниці 9 таким чином, що між ляє згладжувати інерційні динамічні навантаження сницею і двоплечим важелем 6 існує зазор f, який на жниварку в цілому, що позитивно позначується виникає внаслідок того, що регулювальним болтом як на надійності роботи, так і на якості зрізу рос17, за допомогою опори 16 стискується пружина лин, а це забезпечує зниження втрат зерна та під15, яка за рахунок скоби 13, осей 10 та 12, проміжвищення продуктивності праці. ної ланки 11 обертає двоплечий важіль 6 навкруги Таким чином, можна вважати, що запропоноосі 7. А оскільки платформа 4 шарнірно з'єднана із вана конструкція механізму амортизації платфорсницею 9, а також за рахунок осей 2 та 5, гідроцими жниварки має нову, невідому раніше сукупність ліндра 1- з плечем двоплечого важеля 6, який в ознак, які дозволяють вирішити поставлену занеобхідному положенні відносно сниці 9 утримує дачу. Комп’ютерна в ерстка О. Гапоненко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAbsorbing mechanism of platform of reaper
Автори англійськоюAhapov Mykola Dmytrovych, Kumpan Viktor Karpovych, Pavlyk Volodymyr Ivanovych
Назва патенту російськоюМеханизм амортизации платформы жатки
Автори російськоюАгапов Николай Дмитриевич, Кумпан Виктор Карпович, Павлик Владимир Иванович
МПК / Мітки
МПК: A01D 34/00
Мітки: жниварки, платформи, амортизації, механізм
