Привід жниварки

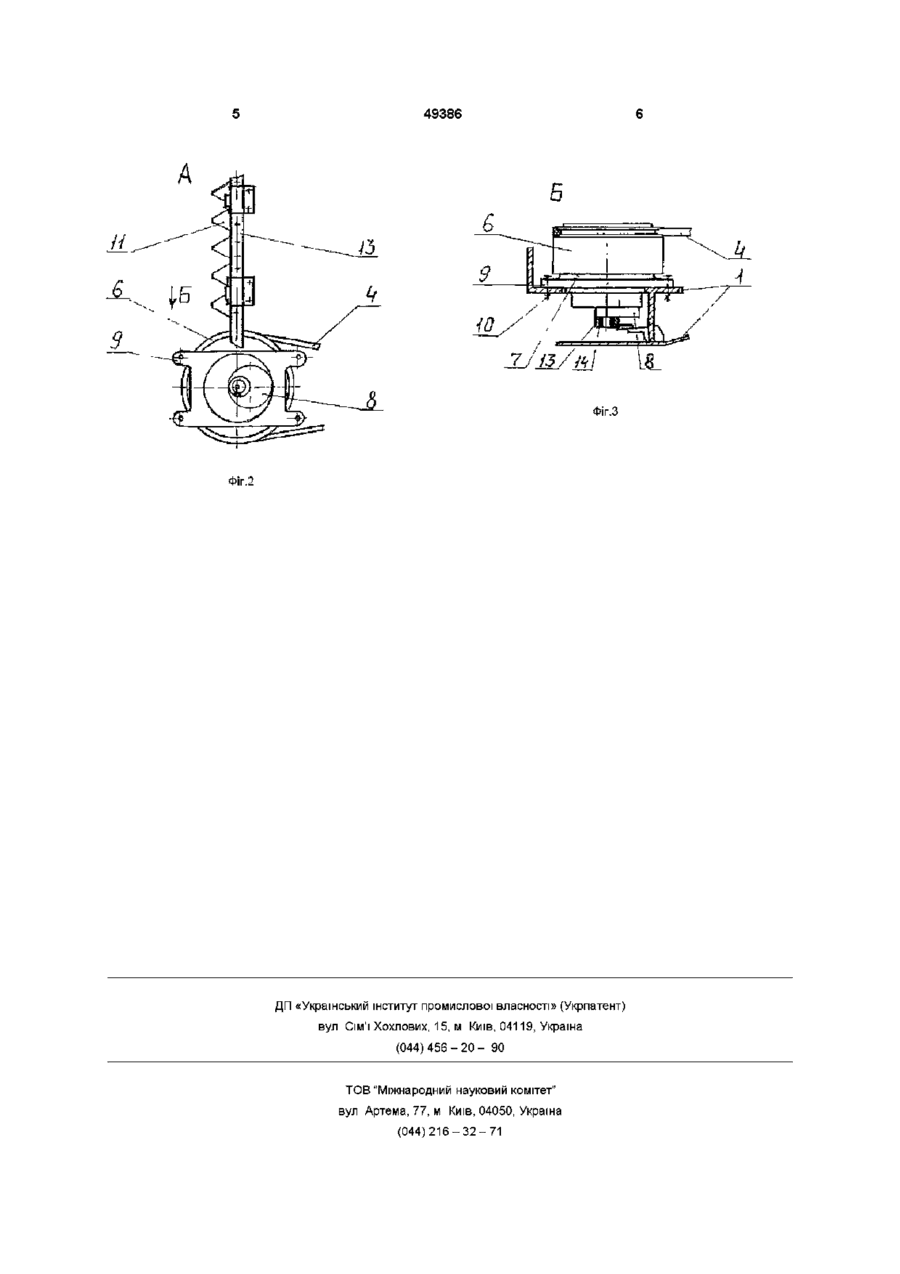

Привід жниварки, який містить контрпривод, редуктор, змонтований на рамі жниварки за допомогою лап, привід зворотно-поступального руху різального апарата, змонтований на привідному валу редуктора, який відрізняється тим, що редуктор розміщений всередині шківа-маховика, зв'язаного клинопасовою передачею з ведучим шківом контрпривода за допомогою натяжного шківа, причому осі шківа-маховика та ведучого шківа контрпривода взаємно перпендикулярні, а привідний вал редуктора виконаний у вигляді ексцентрика, з'єднаного з рухомою ножовою рейкою через підшипник, причому вісь ексцентрика розташована паралельно до осі шківа-маховика, а площина кріплення лап редуктора на рамі паралельна до рухомої ножової рейки Винахід відноситься до сільськогосподарського машинобудування, до жниварок для зернозбиральних комбайнів, а саме до приводу жниварки до комбайнів типу "Лан", "Кейс", "Домшатор", "Джон Дір", "Бізон" ДЛЯ збирання зернових, кукурудзи та соняшника Відомий привод жниварки (див книгу Ю М Ярмашев, С М Коваль, В В Бугрим Довідник комбайнера -Київ Урожай, 1989 - с 24-28), який включає контрпривод, клинопасову передачу від контрпривода на шків механізму коливальної шайби, ВІДПОВІДНО рухомий і нерухомий ножі Зворотно-поступальний рух ножа забезпечується механізмом коливальної шайби, який складається з корпуса, шківа-маховика, ведучого колінчастого вала, водила, вихідного вала і важеля Ведучий вал з'єднаний з вихідним через водила При обертанні ведучого вала водило здійснює коливальний рух, який передається вилці вихідного вала і важелю Важіль з'єднаний з головкою рухомого ножа різального апарата за допомогою сережки Механізм привода ножа різального апарата приводиться в дію клинопасовою передачею від контрпривода слення механізму різки Польща KOMBAIN ZBOZOWY 5165 BISON Spolka Z O O TK KZ 102/96 MECHANIZM TNACY №5165/52-00 000), в якій застосовано клинопасову передачу від шківа контрпривода жниварки на шків редуктора Редуктор забезпечує зворотно-поступальний рух ножа і виконаний у вигляді приводної голівки з колінчастим валом і важелем Важіль з'єднаний з рухомою ножовою рейкою довжиною біля 5 метрів за допомогою вилки і пальця Редуктор приводиться у рух за допомогою клинопасового шківа, причому вісь шківа паралельна до осі ведучого шківа контрпривода Недолік - складність конструкції і недостатня надійність цього приводу Прототипом запропонованого привода жниварки є найбільш досконалий привод з точки зору роботи жниварки і оптимальної конструкції Привод жниварки (див а с СССР 1230527, кл А01Д 69/00, 45/02, 1986, патент України 2205, бюл ПВ №4, 1994), який містить контрпривод, редуктор, змонтований на рамі жниварки за допомогою лап, привод зворотно-поступального руху різального апарата, змонтований на приводному валу редуктора привода вала транспортера і гладкого вальця При цьому лапи кріплення редуктора на рамі розташовані вздовж напрямку переміщення привода різального апарата, а площина кріплення їх перпендикулярна до осі приводного вала редукто Недолік привода жниварки - складність конструкції, яка потребує підвищеної надійності складових частин Відома перспективна модель жниварки для зернозбирального комбайна з приводом (див кре (О 00 со 49386 pa Недолік - складність конструкції і велика метал оємн їсть В основу винаходу поставлено задачу спростити конструкцію шляхом розміщення елементів привода, їх взаємозв'язку та нової форми виконання приводного вала, забезпечити зниження металоємності і збільшення надійності роботи Це вирішується таким чином, що привод жниварки, який містить контрпривод, редуктор, змонтований на рамі жниварки за допомогою лап, привод зворотно-поступального руху різального апарата, змонтований на приводному валу редуктора, додатково редуктор розміщений всередині шківа-маховика, зв'язаного клинопасовою передачею з ведучим шківом контрпривода за допомогою натяжного шківа, і ВІСІ шківа-маховика та ведучого шківа контрпривода взаємно перпендикулярні, приводний вал редуктора виконаний у вигляді ексцентрика, з'єднаного з рухомою ножовою рейкою через підшипник, і вісь ексцентрика розташована паралельно до осі шківа-маховика, а площина кріплення лап редуктора на рамі паралельна до рухомої ножової рейки На фіг 1 зображено жниварка з приводом, загальний вигляд, на фіг 2 - шків-маховик з редуктором і приводним валом у вигляді ексцентрика вигляд по стрілці А, на фіг 3 - т е саме - вигляд по стрілці Б Привод жниварки містить раму 1, контрпривод 2 з ведучим шківом 3, клинопасову передачу 4, натяжний шків 5, шків-маховик 6 з редуктором 7 та приводним валом у вигляді ексцентрика 8, лапи 9 редуктора, болти 10, різальний апарат у вигляді рухомих 11 і нерухомих 12 ножів Рухомі ножі закріплені жорстко на рухомій ножовій рейці 13, яка з'єднана через підшипник 14 з ексцентриком Ведучий шків 3 контрпривода 2 зв'язан клинопасовою передачею 4 з шківом-маховиком 6, причому ВІСІ ведучого шківа 3 і шківа-маховика 6 взаємно перпендикулярні Всередині шківа-маховика зУ 6 знаходиться редуктор 7, який має чотири лапи 9 для кріплення редуктора 7 на рамі 1 за допомогою болтів 10 Площина кріплення лап 9 на рамі 1 (площина роз'єму редуктора 7 і шківа-маховика 6 з рамою 1) розташована паралельно до рухомої ножової рейки 13 Приводний вал редуктора 7 виконаний у вигляді ексцентрика 8 і зв'язаний з рухомою ножовою рейкою 13 за допомогою підшипника 14, наприклад, підшипника ковзання зі змазкою Рухома ножова рейка 13 має довжину 5 метрів, ширину 20 міліметрів та висоту 5 міліметрів і переміщується зі зворотнопоступальним ходом 85 міліметрів уздовж себе Привод жниварки працює наступним чином Від контрпривода 2 ведучим шківом 3 рух передається клинопасовою передачею 4 на шківмаховик 6, потім на редуктор 7 розміщений всередині нього і на приводний вал у вигляді ексцентрика 8 Ексцентрик 8 приводить у зворотнопоступальний рух ножову рейку 13, на якій розташовані рухомі ножі 11 Переміщення рухомих 11 ножів до нерухомих 12 та навпаки забезпечує роботу різання Зусилля різання притому сприймається підшипником 14 ковзання і через лапи 9 редуктора 7 передається рамі 1, а також через шків-маховик 6, клинопасову взаємно перпендикулярну передачу 4, ведучий шків 3 до контрпривода 2 Так як рухома ножова рейка 13 отримує рух безпосередньо від ексцентрика 8, то це дозволяє порівняно з прототипом значно зменшити КІЛЬКІСТЬ елементів (тяга і двоплечий важіль) привода для руху різального апарата В цілому це дозволяє спростити конструкцію привода, зменшити металоємність і тому підвищити його надійність, а також підвищити ККД передачі Це вказує на відрізняючі ознаки винаходу у порівнянні з прототипом Винахід є "промислово використаним", оскільки виготовлені досліднопромислові зразки жниварок ні lit \\ Z \ _ 1 Фіг 1 49386 ІО У / Фіг.З Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
