Сальникове ущільнення

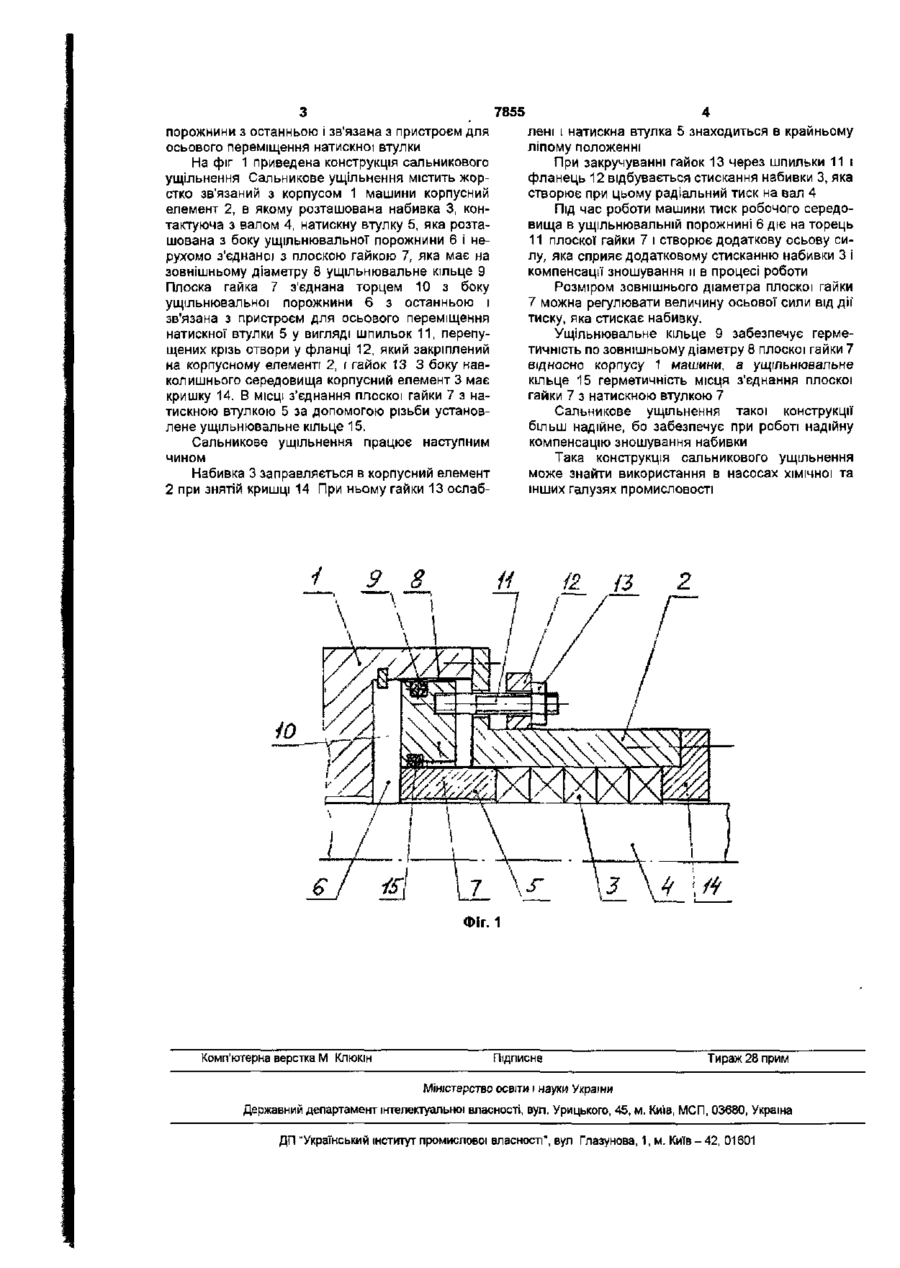

Сальникове ущільнення, що містить жорстко зв'язаний з корпусом машини корпусний елемент, розташовану в ньому набивку, натискну втулку, Корисна модель відноситься до галузі ущільнювальної техніки, а зокрема до ущільнень обертових валів Відоме сальникове ущільнення, яке містить корпусний елемент, набивку, натискну втулку, яка розміщена з боку ущільнювальної порожнини, та пристрій для осьового переміщення натискної втулки, який виконаний у вигляді стакана, що повернутий до ущільнювальної порожнини дном, через яке пропущена натискна втулка, що з'єднана з останнім по різьбі При цьому на зовнішній поверхні стінки стакана виконаний фланець, який закріплений до корпусу з можливістю обертання відносно нього а набивка установлена в корпусному елементі, який охоплено стаканом, причому на внутрішній поверхні стакана виконано кільцевий паз, в який входять пальці корпусного елемента, а натискна втулка зафіксована від провертання шпонковим з'єднанням з корпусом [А С СРСР №1737193А1, М , кл F16J 15/18 Уплотнение штока Начовний І І Сірко В Г БИ №20, 1992р] Недоліком даного сальникового ущільнення є складність конструкції Відоме сальникове ущільнення, яке має корпус, у порожнині якого розташована набивка, яка притискається зусиллям пружини, що діє на натискну втулку, яка розташована з боку ущільнювальної порожнини [Макаров Г В Унлотнительные устройства - Л Машиностроение, 1973, с 29] Недоліком конструкції є низька надійність, бо осьове зусилля пружини та тиск середовища недостатні для стискання набивки до утворення необхідної величини контактного тиску на вал яка розташована з боку ущільнювальної порожнини, та пристрій для осьового переміщення натискної втулки, виконаної увигпяді плоскої гайки, яке відрізняється тим, що плоска гайка нерухомо з'єднана з натискною втулкою, герметизована по зовнішньому діаметру відносно корпусу машини, з'єднана торцем з боку ущільнювальної порожнини з останньою і зв'язана з пристроєм для осьового переміщення натискної втулки внаслідок малої площі торця втулки, на який діє тиск середовища Найбільш близьким за технічною сутністю та досягненим результатам до запропонованої корисної моделі є сальникове ущільнення, яке містить жорстко зв'язаний з корпусом машини корпусний елемент, розташовану в ньому набивку, натискну втулку, яка розташована з боку ущільнювальної порожнини та пристрій для осьового переміщення натискної втулки, виконаний у вигляді плоскої гайки [Патент України №50304А, кл F16J 15/18 Сальникове ущільнення Начовний I I -Київ Бюл №10, 2002р ]-найближчий аналог Недоліком прототипу є низька надійність сальникового ущільнення, яка пов'язана з необхідністю постійного контролю зусилля стискання набивки по мірі Гі зношування В основу корисної моделі поставлена задача підвищення надійності сальникового ущільнення шляхом забезпечення потрібної сили осьового стискання набивки силою від дії тиску на натискну втулку Поставлена задача досягається тим, що у відомому сальниковому ущільненні, яке містить жорстко зв'язаний з корпусом машини корпусний елемент, розташовану в ньому набивку, натискну втулку, яка розташована з боку ущільнювальної порожнини та пристрій для осьового переміщення натискної втулки, виконаний у вигляді плоскої гайки, відповідно до корисної моделі плоска гайка нерухомо з'єднана з натискною втулкою, герметизована по зовнішньому діаметру відносно корпусу машини, з'єднана торцем з боку ущільнювальної ю ю 00 7855 порожнини з останньою і зв'язана з пристроєм для осьового переміщення натискної втулки На фіг 1 приведена конструкція сальникового ущільнення Сальникове ущільнення містить жорстко зв'язаний з корпусом 1 машини корпусний елемент 2, в якому розташована набивка 3, контактуюча з валом 4, натискну втулку 5, яка розташована з боку ущільнювальної порожнини 6 і нерухомо з'єднаної з плоскою гайкою 7, яка має на зовнішньому діаметру 8 ущільнювальне кільце 9 Плоска гайка 7 з'єднана торцем 10 з боку ущільнювальної порожнини 6 з останньою і зв'язана з пристроєм для осьового переміщення натискної втулки 5 у вигляді шпильок 11, перепущених крізь отвори у фланці 12, який закріплений на корпусному елементі 2, і гайок 13 3 боку навколишнього середовища корпусний елемент 3 має кришку 14. В МІСЦІ з'єднання плоскої гайки 7 з натискною втулкою 5 за допомогою різьби установлене ущільнювальне кільце 15. Сальникове ущільнення працює наступним чином Набивка 3 заправляється в корпусний елемент 2 при знятій кришці 14 При ньому гайки 13 ослаб лені і натискна втулка 5 знаходиться в крайньому ліпому положенні При закручуванні гайок 13 через шпильки 11 і фланець 12 відбувається стискання набивки 3, яка створює при цьому радіальний тиск на вал 4 Під час роботи машини тиск робочого середовища в ущільнювальній порожнині 6 діє на торець 11 плоскої гайки 7 і створює додаткову осьову силу, яка сприяє додатковому стисканню набивки 3 і компенсації зношування и в процесі роботи Розміром зовнішнього діаметра плоскої гайки 7 можна регулювати величину осьової сили від дії тиску, яка стискає набивку. Ущільнювальне кільце 9 забезпечує герметичність по зовнішньому діаметру 8 плоскої гайки 7 відносно корпусу 1 машини, а ущільнювальне кільце 15 герметичність місця з'єднання плоскої гайки 7 з натискною втулкою 7 Сальникове ущільнення такої конструкції більш надійне, бо забезпечує при роботі надійну компенсацію зношування набивки Така конструкція сальникового ущільнення може знайти використання в насосах хімічної та інших галузях промисловості /2 Комп'ютерна верстка М Клюкін Підписне /3 2 Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 42, 01601
