Сальникове ущільнення

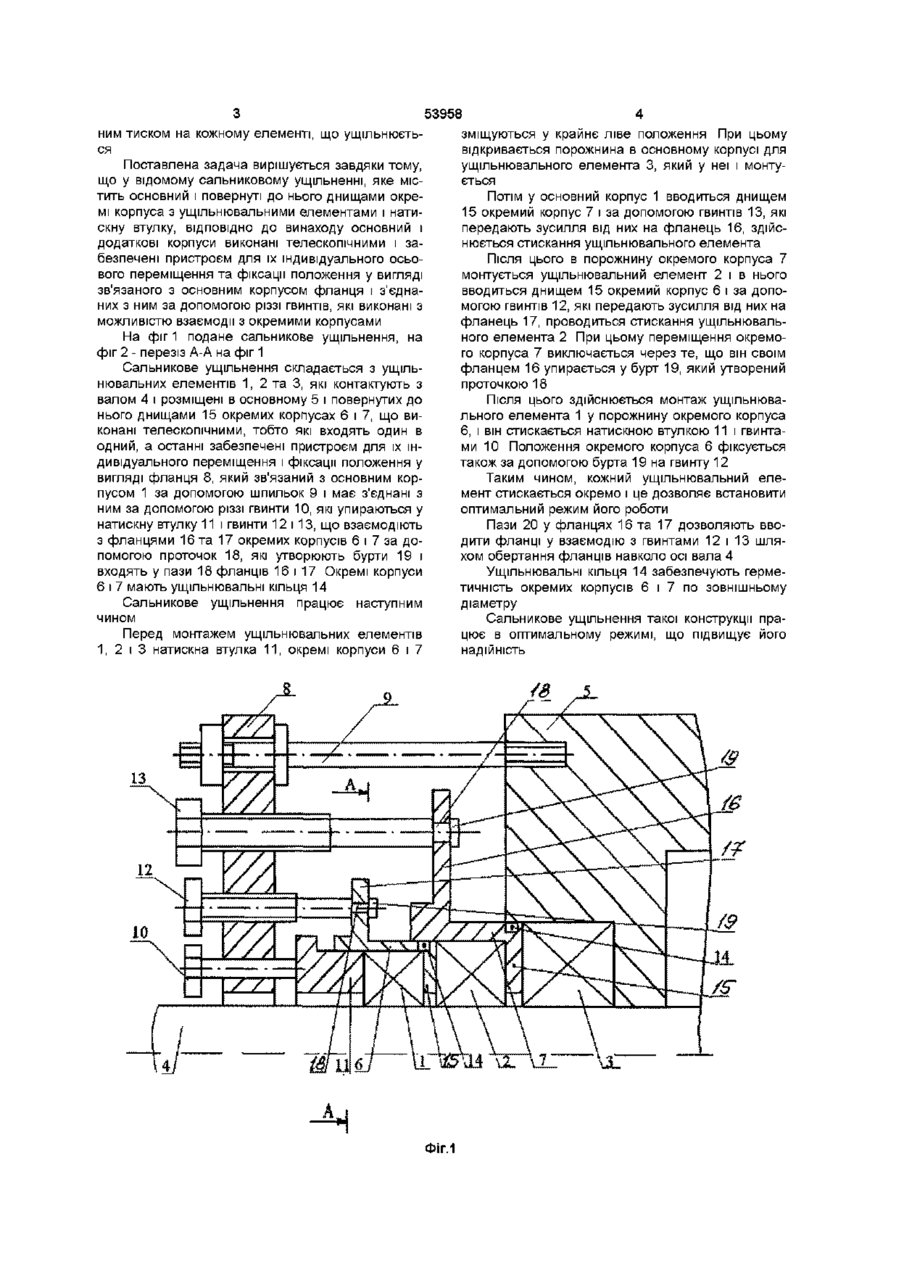

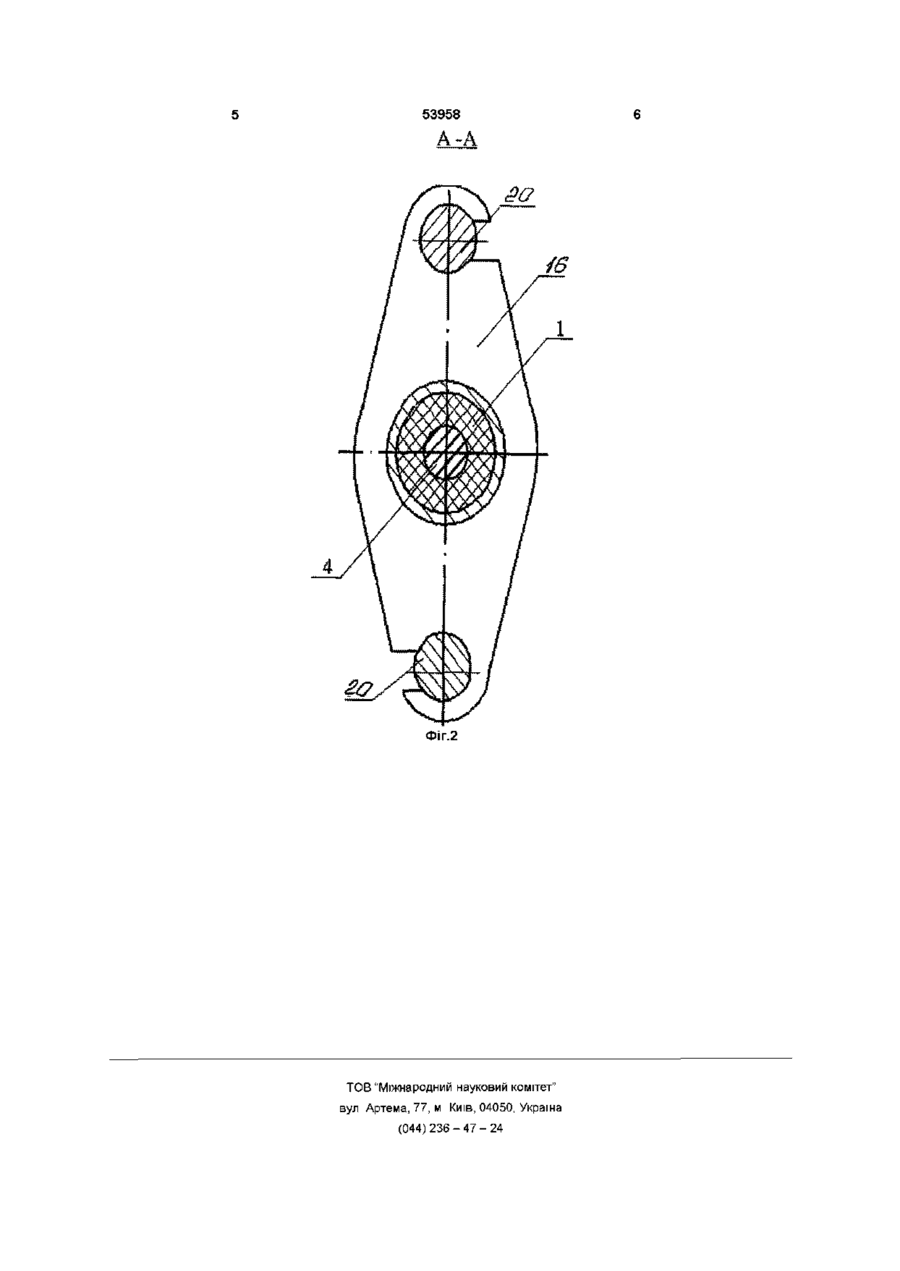

Сальникове ущільнення, яке містить основний корпус, повернуті днищами до нього окремі корпуси з ущільнювальними елементами і натискну втулку, яке відрізняється тим, що основний і окремі корпуси виконані телескопічними, окремі корпуси забезпечені пристроєм для їх індивідуального осьового переміщення та фіксації положення у вигляді зв'язаного з основним корпусом фланця і з'єднаних з ним за допомогою різі гвинтів, які виконані з можливістю взаємодії з окремими корпусами Винахід відноситься до галузі ущільнювальної техніки, а зокрема до сальникових ущільнень обертових валів Відоме сальникове ущільнення, яке містить набивку, корпус і кришку [Уплотнения и уплотнительная техника Справочник / Л А Кондаков и др -М Машиностроение, 1986-с 351] Основною вадою даного сальникового ущільнення є нераціональний розподіл контактного тиску набивки на вал по и довжині Найбільший контактний тиск спостерігається з боку кришки, але з цього боку діє найменший тиск середовища, що ущільнюється Це викликає надлишок втрат на тертя, перегрів набивки та інтенсивне зношення та и вала Відоме сальникове ущільнення вала з аксиально рухомим корпусом, який виконаний у вигляді стакана з днищем, розташованим з боку порожнини низького тиску і герметизованим відносно приєднувального центруючого бурта-упора [А с СРСР № 675243 М кл F16J15/28, БИ №27, 1979р] Вадою даного сальникового ущільнення вала є також нераціональний розподіл тиску набивки на вал по довжині Незважаючи на те, що з боку порожнини, що ущільнюється спостерігається підвищений контактний тиск набивки на вал, зниження контактного тиску у напрямку порожнини низького тиску є незначним, що приводить до підвищеного зношення набивки та вала з боку порожнини низького тиску Відоме сальникове ущільнення вала, яке містить корпус, набивку, сальникову коробку з по довжніми розрізами, що утворюють пелюстки, на кінцях яких з боку об'єму, що ущільнюється, розміщена порожнина з обтискуючим середовищем, а протилежні шарнірно закріплені [А с СРСР №1513271, М , кл F16J15/18EH №37,1989] Вадами даного сальникового ущільнення вала є складність конструкції, задавлювання набивки у проміжки між пелюстками, що негативно впливає на надійність ущільнення Найбільш близьким за технічною сутністю та досягненим результатом до запропонованого винаходу є сальникове ущільнення, яке містить основний корпус та зв'язані з ним і повернуті до нього днищами окремі корпуси з вікнами, ущільнювальні елементи, натискну втулку і натискні кришки у вигляді стаканів з днищами і боковими стінками у вигляді пелюсток, які проходять крізь вікна у окремих корпусах і упираються у натискну втулку [Начовный И И , Скирко В Г , Дирявко А А Сальниковое уплотнение /А с СРСР №1574956, Кл F16J15/18Ony6n Бюл №24, 1979р] Вадою цього сальникового ущільнення є низька надійність, обумовлена рівномірним притисканням кожного ущільнювального елемента Тому ущільнювальні елементи, які віддалені від порожнини, що ущільнюється, будуть перевантаженими за контактним тиском на вал Це приводить до підвищеного зношування ділянок вала під ними, додатковим втратам потужності на подолання тертя У основу винаходу поставлена задача підвищення надійності сальникового ущільнення шляхом забезпечення оптимальних умов за контакт 00 ю о> со ю 53958 зміщуються у крайнє ліве положення При цьому відкривається порожнина в основному корпусі для ущільнювального елемента 3, який у неї і монтується Потім у основний корпус 1 вводиться днищем 15 окремий корпус 7 і за допомогою гвинтів 13, які передають зусилля від них на фланець 16, здійснюється стискання ущільнювального елемента Після ЦЬОГО В порожнину окремого корпуса 7 монтується ущільнювальний елемент 2 і в нього вводиться днищем 15 окремий корпус 6 і за допомогою гвинтів 12, які передають зусилля від них на фланець 17, проводиться стискання ущільнювального елемента 2 При цьому переміщення окремого корпуса 7 виключається через те, що він своїм фланцем 16 упирається у бурт 19, який утворений проточкою 18 ним тиском на кожному елементі, що ущільнюється Поставлена задача вирішується завдяки тому, що у відомому сальниковому ущільненні, яке містить основний і повернуті до нього днищами окремі корпуса з ущільнювальними елементами і натискну втулку, ВІДПОВІДНО до винаходу основний і додаткові корпуси виконані телескопічними і забезпечені пристроєм для їх індивідуального осьового переміщення та фіксації положення у вигляді зв'язаного з основним корпусом фланця і з'єднаних з ним за допомогою різзі гвинтів, які виконані з можливістювзаємодії з окремими корпусами На фіг 1 подане сальникове ущільнення, на фіг 2 - перезіз А-А на фіг 1 Сальникове ущільнення складається з ущільнювальних елементів 1, 2 та 3, які контактують з валом 4 і розміщені в основному 5 і повернутих до нього днищами 15 окремих корпусах 6 і 7, що виконані телескопічними, тобто які входять один в одний, а останні забезпечені пристроєм для їх індивідуального переміщення і фіксації положення у вигляді фланця 8, який зв'язаний з основним корпусом 1 за допомогою шпильок 9 і має з'єднані з ним за допомогою різзі гвинти 10, які упираються у натискну втулку 11 і гвинти 12 і 13, що взаємодіють з фланцями 16 та 17 окремих корпусів 6 і 7 за допомогою проточок 18, які утворюють бурти 19 і входять у пази 18 фланців 16 і 17 Окремі корпуси 6 і 7 мають ущільнювальні кільця 14 Після ЦЬОГО ЗДІЙСНЮЄТЬСЯ монтаж ущільнювального елемента 1 у порожнину окремого корпуса 6, і він стискається натискною втулкою 11 і гвинтами 10 Положення окремого корпуса 6 фіксується також за допомогою бурта 19 на гвинту 12 Таким чином, кожний ущільнювальний елемент стискається окремо і це дозволяє встановити оптимальний режим його роботи Пази 20 у фланцях 16 та 17 дозволяють вводити фланці у взаємодію з гвинтами 12 і 13 шляхом обертання фланців навколо осі вала 4 Ущільнювальні кільця 14 забезпечують герметичність окремих корпусів 6 і 7 по зовнішньому діаметру Сальникове ущільнення такої конструкції працює в оптимальному режимі, що підвищує його надійність Сальникове ущільнення працює наступним чином Перед монтажем ущільнювальних елементів 1, 2 і 3 натискна втулка 1 1 , окремі корпуси 6 і 7 13 А ФІГ.1 Фіг.2 TOB "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
